YBM-120.4 欧式箱变

产品介绍

YBM-12/0.4型欧式箱变是一种预装式成套变电站设备，将高压开关设备、配电变压器和低压配电设备组合在一个金属外壳内，适用于10kV系统环网和放射式电网供电的终端配电。该设备广泛应用于城市高层建筑、住宅小区、中小型工厂、矿山油田以及临时施工用电等场所。

应用领域

城市建筑与居民区

工业与矿业

临时施工

公共设施

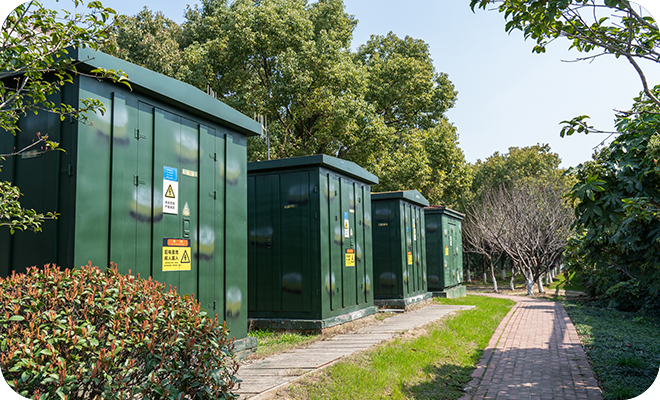

结构紧凑，占地面积小
欧式箱变采用紧凑型设计，体积小，占地面积仅为传统变电站的1/10至1/5。其内部结构通常为“目”字型或“品”字型布置

全绝缘、全密封设计
箱变内部设备采用全绝缘结构，外壳接地，确保运行安全可靠，避免触电事故。设备外壳采用镀铝锌钢板或不锈钢材料，具有良好的防腐性能.

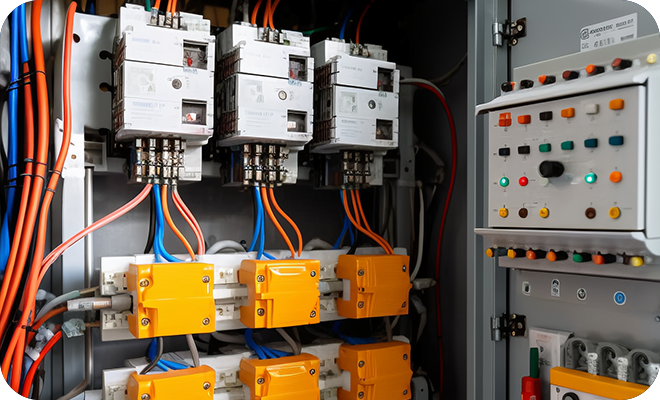

灵活的接线方案
高压侧可采用环网供电、终端供电或双电源供电等多种方式，低压侧支持动力配电、照明配电、无功补偿等多种功能.

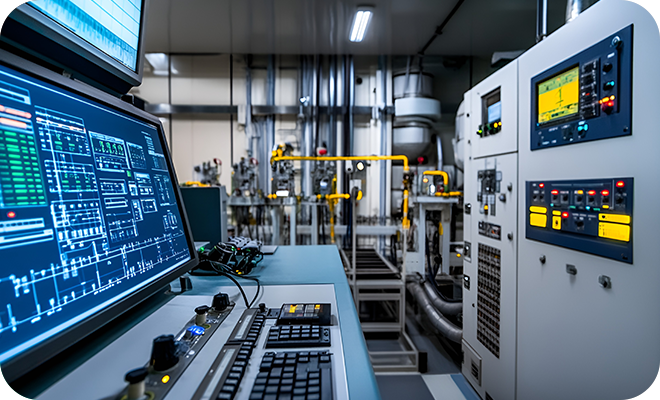

智能化与自动化
配备微机综合自动化系统，支持远程监控和管理，可实现“四遥”功能（遥测、遥信、遥控、遥调），满足无人值守要求.

产品规格

分类	项目名称	单位	主要技术参数
高压单元	额定频率	Hz	50
	额定电压	KV	7.2	12	40.5
	主母线额定电流	A	630/1250/1600
	额定短时耐受电流/时间	KA/S	20/4 25/3 31.5/4
	额定峰值耐受电流	KA	50/63/80
	1min工频耐受电压（对地/断口）	KV	21/36	42/48	95/115
	雷电冲击耐受电压（对地/断口）	KV	50/70	75/85	185/215
	额定短路开断电流	KA	20/25/31.5
	接地回路短时间耐受电流	KA/S	20/2 20/4
	主回路额定短路光合电流	KA	50/63/80
	额定有功负载开断电流	A	630
	额定闭环开断电流	A	630
	额定电缆充电开断电流	A	10
	额定开断空载变压器容量	KVA	1250
	额定转移电流	A	1700
	机械寿命	次	3000	5000	10000
低压单元	额定频率	Hz	50
	额定电压	KV	0.4/0.23
	额定绝缘电压	V	690
	主回路额定电流	A	100-3200
	额定短时耐受电流	KA/S	30/1 50/1 100/1
	额定峰值耐受电流	KA	63/105/176
	5S工频耐受电压	KV	2.5
	雷电冲击耐受电压（对地/断口）	KV	6/8
变压器单元	类型		油浸式
	额定频率	Hz	50
	额定电压	KV	12(7.2)/0.4(0.23)
	额定容量	KVA	30-1600
	1min工频耐受电压	KV	35(25)	28(20)
	雷电冲击耐受电压	KV	75(60)
	阻抗电压	%	46
	分接范围		±x2.5%/±x5%
	联接组别		Y,yn0,yn11
箱体	高、低压室防护等级		IP33D
	变压器室防护等级		IP23D
	声级水平（油浸式/干式）	db	<50/55
	二次回路耐压水平	KV	1.5/2
