XL-21 型动力配电箱
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
深圳市拓邦自动化技术有限公司致力于成为全球领先的新能源综合解决方案供应商,公司专注于光伏、储能、电力等领域的研发与制造,并可为用户提供集EPC工程总包、运维服务于一体的全生命周期管理服务。
集团致力于融合数字技术、电力电子技术、新材料和电池技术、储能技术等前沿科技,为客户提供电芯、PCS、BMS、EMS、充电桩、换电柜等产品和解决方案。引领“光、储、充、换”一体化、能源数字化、清洁化、智慧化发展趋势,实现绿色发电,高效用电,为能源领域带来极简、绿色、智能、安全的解决方案,协同国家战略,构建以新能源为主体的新型电力系统,为实现“30.60”双碳目标做出贡献。
产品图片
XL-21 型动力配电箱
产品介绍
XL-21型动力配电箱是一种广泛应用于低压配电系统的动力控制设备,适用于交流50Hz、额定电压380V及以下的三相三线、三相四线或三相五线制电力系统。它主要用于动力配电、照明配电和电动机控制,广泛应用于工业、民用建筑、学校、医院、厂矿企业等场所。
应用领域

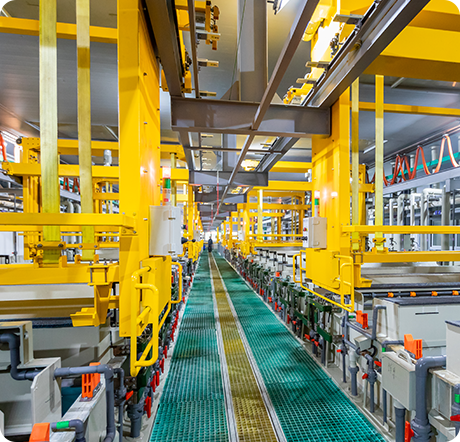

工业场所

民用建筑

公共设施

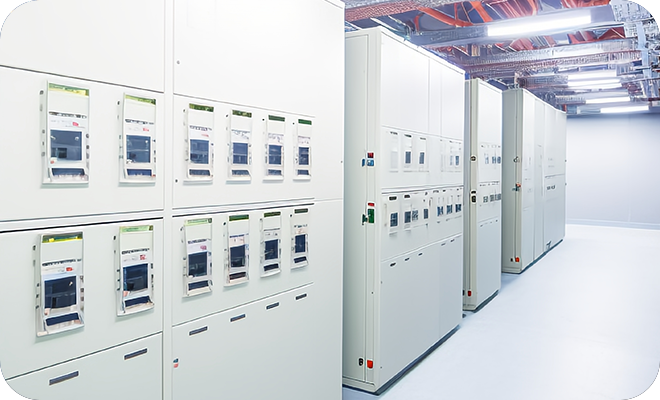

结构紧凑,安装灵活
采用C型材组合装配式结构,安装板及侧梁可调节,便于安装和检修.

高防护等级
外壳防护等级可达IP30或IP43,确保设备在恶劣环境下的可靠性.

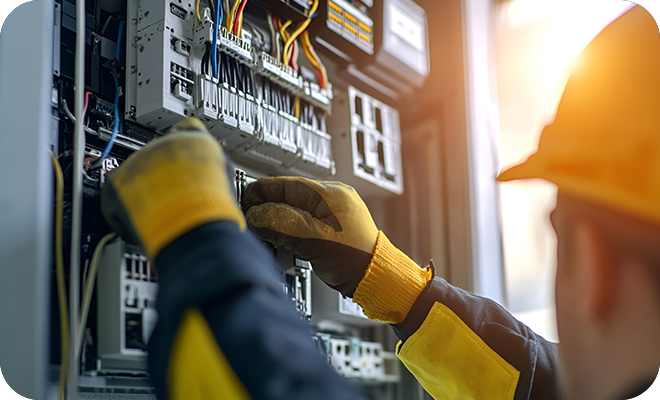

操作方便
正面操作设计,箱体前门可安装操作按钮和指示灯,便于监控和维护.

线路方案灵活
可根据用户需求灵活组合,满足不同应用场景.
产品规格
| 项目名称 | 单位 | 技术参数 |
| 执行标准 | GB7251.1-2005 | |
| 额定绝缘电压 | V | 690V |
| 额定工作电压 | V | 400V |
| 额定电流 | A | 630-1000A |
| 短时耐受电流能力 | KA | 20KA |
| 外壳防护等级IP | IP30/IP55/IP65 | |
| 环境工作温度 | °C | 零下20度到40度 |
| 安装方式 | 落地 | |
| 箱体材料 | mm | 1.5-2.0冷轧钢板和不锈钢钢板 |
| 表面处理 | 精电喷涂技术 | |
| 箱体开门方向 | 开启角度>135° |
