KYN28-24 金属铠装移开式开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
深圳市拓邦自动化技术有限公司致力于成为全球领先的新能源综合解决方案供应商，公司专注于光伏、储能、电力等领域的研发与制造，并可为用户提供集EPC工程总包、运维服务于一体的全生命周期管理服务。
集团致力于融合数字技术、电力电子技术、新材料和电池技术、储能技术等前沿科技，为客户提供电芯、PCS、BMS、EMS、充电桩、换电柜等产品和解决方案。引领“光、储、充、换”一体化、能源数字化、清洁化、智慧化发展趋势，实现绿色发电，高效用电，为能源领域带来极简、绿色、智能、安全的解决方案，协同国家战略，构建以新能源为主体的新型电力系统，为实现“30.60”双碳目标做出贡献。
产品图片
KYN28-24 金属铠装移开式开关柜
产品介绍
KYN28-24金属铠装移开式开关柜是一种适用于户内三相50/60Hz、额定电压24kV电力系统的高压开关设备，主要用于发电厂、变电所、工矿企业及高层建筑中，用于接受和分配电能，并对电路进行控制、保护和监测。应用领域
钢铁冶金
矿产开发
电力系统
EPC总包

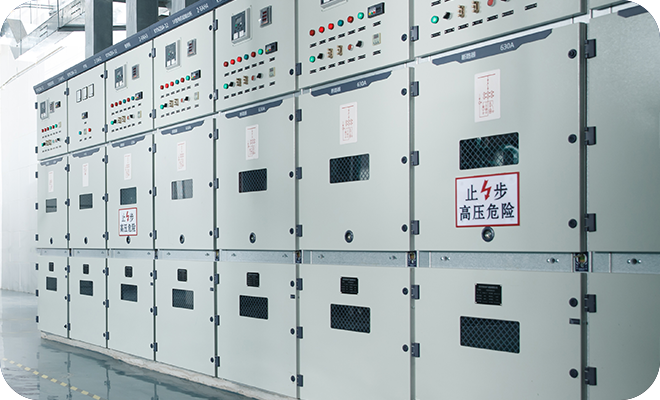

紧凑的柜体结构
采用组装式结构，零部件通用性强，占地面积小，便于生产和安装.
五防功能
具备防止误操作的功能，包括防止带负荷移动手车、防止接地开关闭合时合断路器、防止带电合接地开关、防止误入带电隔室等.
多种手车配置
可配置断路器手车、电压互感器手车、避雷器手车、隔离手车等多种类型，手车互换性好，操作灵活.
绝缘性能可靠
主回路采用复合绝缘，母线采用热缩绝缘材料或环氧涂覆，优化电极形状，确保绝缘性能.
产品规格
| 项目名称 | 单位 | 技术参数 | |
| 额定电压 | KV | 24 | |
| 额定绝缘水平 | 雷电冲击耐受电压（全波） | （相间、相对地）125、（断口）145 | |
| 1mim工频耐受电压 | （相间、相对地）65、（断口）79 | ||
| 额定电流 | A | 630、1250 | 2000、3150 |
| 额定短路开断电流 | KA | 25、31.5、63、80 | 31.5 |
| 额定短路关合电流（峰值） | 63 | 80 | |
| 额定峰值耐受电流（峰值） | 63 | 80 | |
| 额定短时耐受电流/4S | 25 | 31.5 | |
| 额定操作顺序 | 0-0.3s-C0-180s-C0 | ||
额定短路电流开断次数 | 次 | 20 | |
真空短路器机械寿命 | 次 | ≥10000 | |
隔离、接地开关机械寿命 | 次 | 2000 | |
分、合闸线圈额定操作电压 | V | DC220/110V、AC220/110V | |
储能电机额定操作电压 | V | DC220/110 | |
储能时间 | S | ≤15 | |
防护等级 | IP4X | ||
母线系统 | 单母线、单母线分段 | ||
外形尺寸（宽*长*高） | mm | 1000*1870*2400 | |
重量 | kg | 约1240kg | |
