KYN28A-12金属铠装移开式开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
深圳市拓邦自动化技术有限公司致力于成为全球领先的新能源综合解决方案供应商，公司专注于光伏、储能、电力等领域的研发与制造，并可为用户提供集EPC工程总包、运维服务于一体的全生命周期管理服务。
集团致力于融合数字技术、电力电子技术、新材料和电池技术、储能技术等前沿科技，为客户提供电芯、PCS、BMS、EMS、充电桩、换电柜等产品和解决方案。引领“光、储、充、换”一体化、能源数字化、清洁化、智慧化发展趋势，实现绿色发电，高效用电，为能源领域带来极简、绿色、智能、安全的解决方案，协同国家战略，构建以新能源为主体的新型电力系统，为实现“30.60”双碳目标做出贡献。
产品图片
KYN28A-12金属铠装移开式开关柜
产品介绍
KYN28A-12金属铠装移开式开关柜是一种适用于3.6~12kV、三相交流50Hz单母线及单母线分段系统的户内成套配电装置，主要用于接受和分配电能，并对电路进行控制、保护及监测。
应用领域

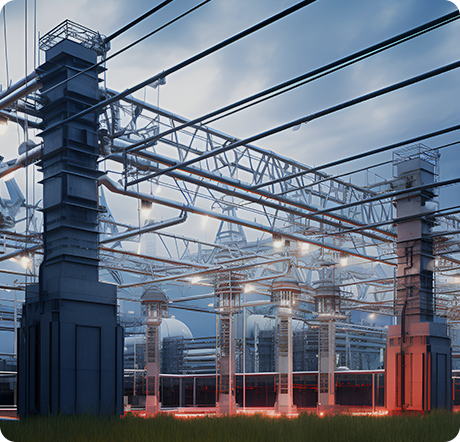

电力系统

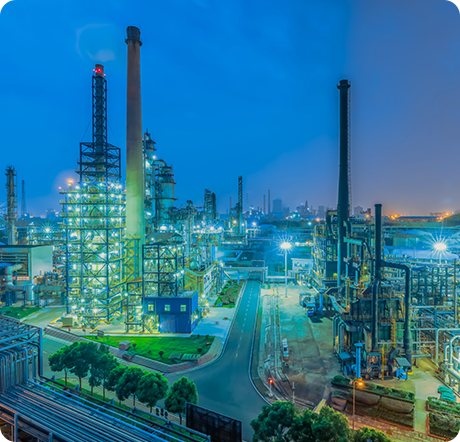

工业建筑

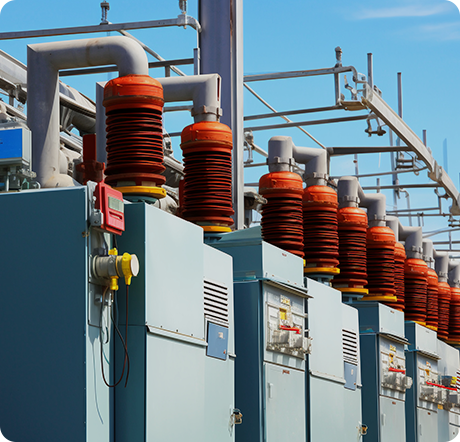

变电站

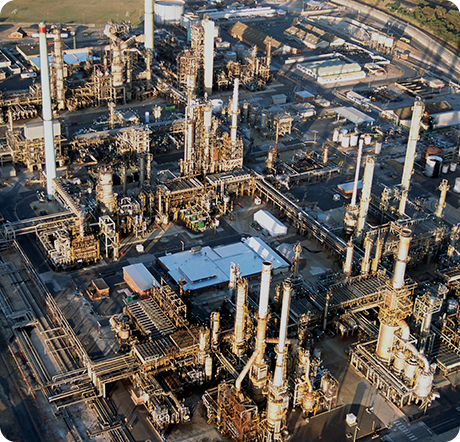

发电厂

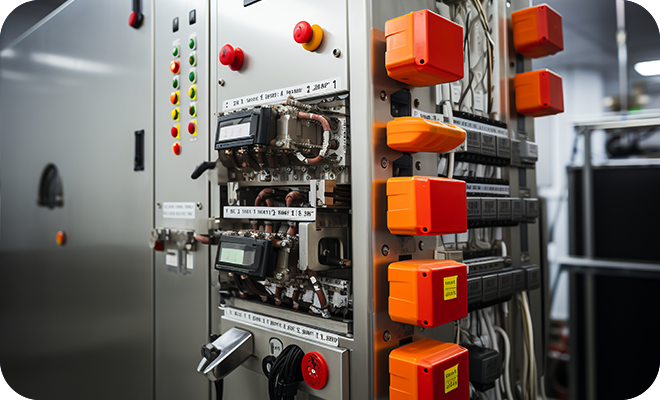

柜体结构
采用优质覆铝锌钢板，经精密数控机床加工，具有高强度、耐腐蚀和抗氧化性能。整体结构紧凑，外形美观.
五防功能
具备完善的防误操作功能，包括防止误分误合断路器、防止带负荷推拉断路器手车、防止带电合接地开关、防止接地开关在闭合位置时关合断路器、防止误入带电间隔.
手车设计
手车与柜体绝缘配合，操作灵活，可实现断开、试验和工作位置的切换。手车种类丰富，包括断路器手车、电压互感器手车、隔离手车等.
智能化功能
可配置智能化测控保护装置，支持在线测温、远控操作接地开关、电动摇进摇出手车等功能.
产品规格
| 项目名称 | 单位 | 配用VS1、VD4、VK型真空断路器 | ||
| 额定电压 | KV | 12 | ||
| 额定绝缘水平 | 雷电冲击耐受电压（全波） | （相间、相对地）75、（断口）85 | ||
| 1mim工频耐受电压 | （相间、相对地）75、（断口）85 | |||
| 额定频率 | Hz | 50 | ||
额定电流 | A | 630、1250、1600、2000 | ||
| 额定短路开断电流 | KA | 16、20、25、31.5、40 | 45、50 | |
| 4S额定短时间耐受电流 | 16、20、25、31.5、40 | 45、50 | ||
| 额定峰值耐受电流 | 40、50、63、80、100 | 100、125 | ||
| 额定短路光合电流 | 40、50、63、80、100 | 100、125 | ||
| 额定操作顺序 | 0-0.3s-C0-180s-C0(40、50KA为0-180s-C0-180s-C0) | |||
| 主母线额定热稳定电流 | KA | 25、31.5 | 40、50 | |
| 相间中心距 | mm | 210(150、165) | 230（275） | |
额定短路电流开断次数 | 次 | ≥50 | ≥50 | |
| 真空短路器机械寿命 | 次 | ≥20000 | ||
| 隔离、接地开关机械寿命 | 次 | 2000 | ||
| 分、合闸线圈额定操作电压 | V | DC220/110V、AC220/110V | ||
| 分、合闸线圈额定功率 | W | VD4/250、VS1/300、VK、VB/385 | ||
| 储能电机额定操作电压 | V | DC220/110 | ||
| 储能电机额定功率 | W | VD4/250、VS1/100、VK、VB/40 | ||
| 储能时间 | S | ≤10 | ||
| 外壳防护等级 | IP4X | |||
