XGN-1224全绝缘全密封充气式环网开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
深圳市拓邦自动化技术有限公司致力于成为全球领先的新能源综合解决方案供应商，公司专注于光伏、储能、电力等领域的研发与制造，并可为用户提供集EPC工程总包、运维服务于一体的全生命周期管理服务。
集团致力于融合数字技术、电力电子技术、新材料和电池技术、储能技术等前沿科技，为客户提供电芯、PCS、BMS、EMS、充电桩、换电柜等产品和解决方案。引领“光、储、充、换”一体化、能源数字化、清洁化、智慧化发展趋势，实现绿色发电，高效用电，为能源领域带来极简、绿色、智能、安全的解决方案，协同国家战略，构建以新能源为主体的新型电力系统，为实现“30.60”双碳目标做出贡献。
产品图片
XGN-1224全绝缘全密封充气式环网开关柜
产品介绍
XGN-1224全绝缘全密封充气式环网开关柜是一种以SF6气体为绝缘和灭弧介质的金属封闭开关设备。其所有带电部件和开关元件均密封在不锈钢气室内，确保设备在恶劣环境下也能安全、可靠地运行。该设备广泛应用于城市电网、工业配电站、箱式变电站、风力发电、地铁、隧道等场景，特别适合对空间和环境要求较高的场所。
应用领域
城市电网改造
工业配电站
箱式变电站
风力发电
地铁、隧道
智能电网

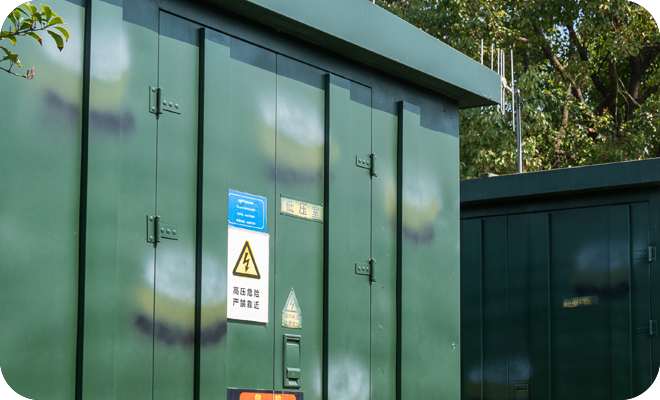

全绝缘、全密封设计
所有带电部件和开关元件密封在不锈钢气室内，采用SF6气体绝缘，防护等级达到IP67（气室）和IP4X（外壳）。 有效防止外部环境（如灰尘、潮湿、盐雾、小动物等）对设备的影响，确保设备长期稳定运行。
模块化设计
采用模块化结构，支持多种功能单元组合，如负荷开关单元、断路器单元、接地开关单元、母线PT单元等。 用户可根据实际需求灵活配置，满足不同的应用场景。
高可靠性与安全性
完善的“五防”功能（防止误操作），确保设备运行安全。 SF6气体绝缘技术，绝缘性能优异，运行寿命长，免维护设计。
智能化支持
可配备智能控制器、传感器和通信接口，支持远程监控、故障诊断和自动化操作。 适用于智能电网和配电自动化系统。
产品规格
| 项目名称 | 单位 | 技术参数 | |
| 额定电压 | KV | 12 | |
| 额定电流 | 环网回路 | A | 630 |
| 断路器回路 | A | 125（最大） | |
| 额定短时耐受电流(3S) | KV | 20 | |
| 额定峰值耐受电流 | KV | 50 | |
| 额定短路关合电流（峰值） | A | 50 | |
| 额定有功负载开断电流 | A | 630 | |
| 额定闭断开断电流 | A | 630 | |
| 额定电缆充电开断电流 | A | 10 | |
| 额定转移电流 | A | 3150 | |
| 1min工频耐受电压 | 对地、相间/隔离断口 | KV | 42/48 |
| 雷电冲击耐受电压 | KV | 75/85 | |
| 防护等级 | IP4X | ||
