交流汇流箱
产品介绍
交流汇流箱是光伏组串式发电系统中的重要组成部分，安装于逆变器交流输出侧和并网点或负载之间。它主要用于汇流多个逆变器的输出电流，同时保护逆变器免受交流并网侧或负载侧的危害。
应用领域

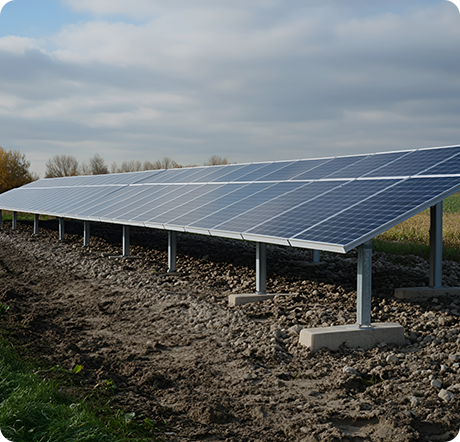

分布式光伏发电

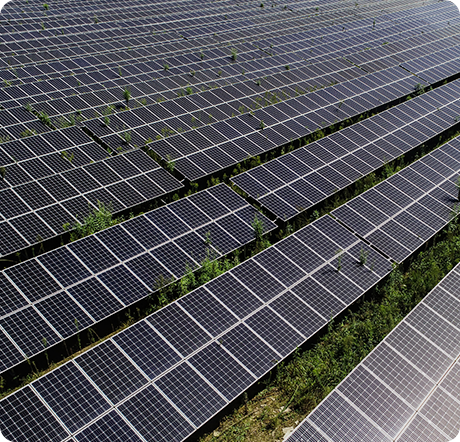

大型集中式光伏电站

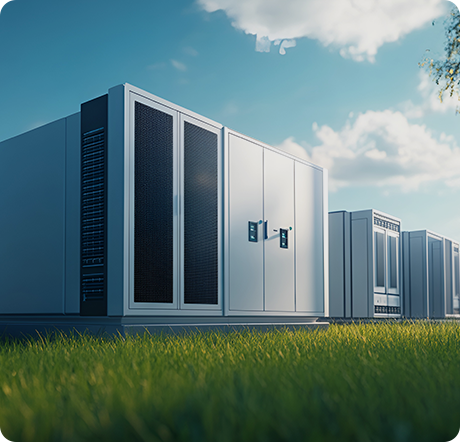

储能系统

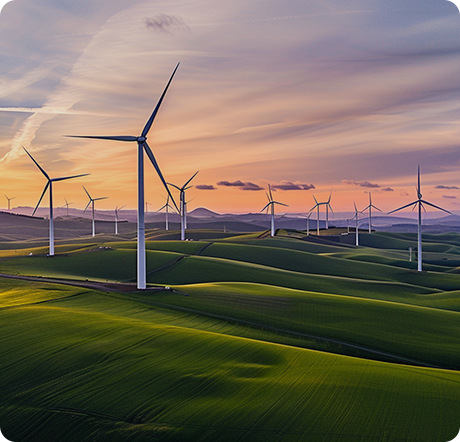

风力发电系统
电流与电压监测
实时监测各支路的电流和汇流后的总电压，测量精度可达±1%。 支持多种测量范围，如0~20A的电流测量和50V~1200V的直流电压测量。
设备状态监测
监测防雷器、直流断路器的状态，包括通断状态和故障跳闸状态。 提供温度监测功能，可测量汇流箱内部温度或外部环境温度。
报警与保护功能
支持电流、电压、温度等参数的上下限报警。 具备电弧检测功能，可有效识别潜在的电弧故障。
通信与数据传输
配备RS485接口，支持Modbus RTU协议，可将采集到的数据上传至监控系统。 部分监控单元支持无线通信，便于远程监控。
产品规格
产品型号 | PowerSA-SUNac4 | PowerSA-SUNac6 | PowerSA-SUNac8 |
| 输入通路 | 4 | 6 | 8 |
最高电压 | AC690V | ||
单个接入电流 | 0~100A | ||
| 最高输出电流 | 250A | 400A | 630A |
额定工作电压 | 480VAC | ||
电压保护等级 | ≤3.2kV | ||
| 标称流量In（8/20μs） | 20kA(可选) | ||
最大流量Imax（8/20μs） | 40kA(可选) | ||
响应时间 | ≤25ns | ||
温度和湿度 | 工作温度：-40~+85℃ ; 湿度 95% (无霜，无腐蚀性气体) | ||
海拔 | ≤4000m | ||
| I/O开关 | 断路器 | ||
浪涌保护 | 标准 | ||
| 壳体材质 | 热浸镀锌钢/不锈钢/冷轧钢/工程塑料 | ||
机柜IP等级 | IP65 | ||
电缆连接器IP等级 | IP66 | ||
尺寸 | 750mm×600mm×220mm | ||
