产品详情

直流汇流箱

联系人：黄炳强
联系电话：0755-2765****
企业地址广东省-深圳市
详细地址深圳市宝安区石岩街道浪心社区石新居委塘头大道康荣工业园厂房第七层
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
深圳市拓邦自动化技术有限公司致力于成为全球领先的新能源综合解决方案供应商，公司专注于光伏、储能、电力等领域的研发与制造，并可为用户提供集EPC工程总包、运维服务于一体的全生命周期管理服务。 集团致力于融合数字技术、电力电子技术、新材料和电池技术、储能技术等前沿科技，为客户提供电芯、PCS、BMS、EMS、充电桩、换电柜等产品和解决方案。引领“光、储、充、换”一体化、能源数字化、清洁化、智慧化发展趋势，实现绿色发电，高效用电，为能源领域带来极简、绿色、智能、安全的解决方案，协同国家战略，构建以新能源为主体的新型电力系统，为实现“30.60”双碳目标做出贡献。

产品图片

直流汇流箱

产品介绍

一体控制器是一种高度集成化的智能控制设备，广泛应用于储能系统、微电网、分布式能源等领域。它通过整合多种功能模块，实现对储能设备、分布式能源和负荷的集中管理和优化调度，确保系统的高效运行和能源的合理利用。

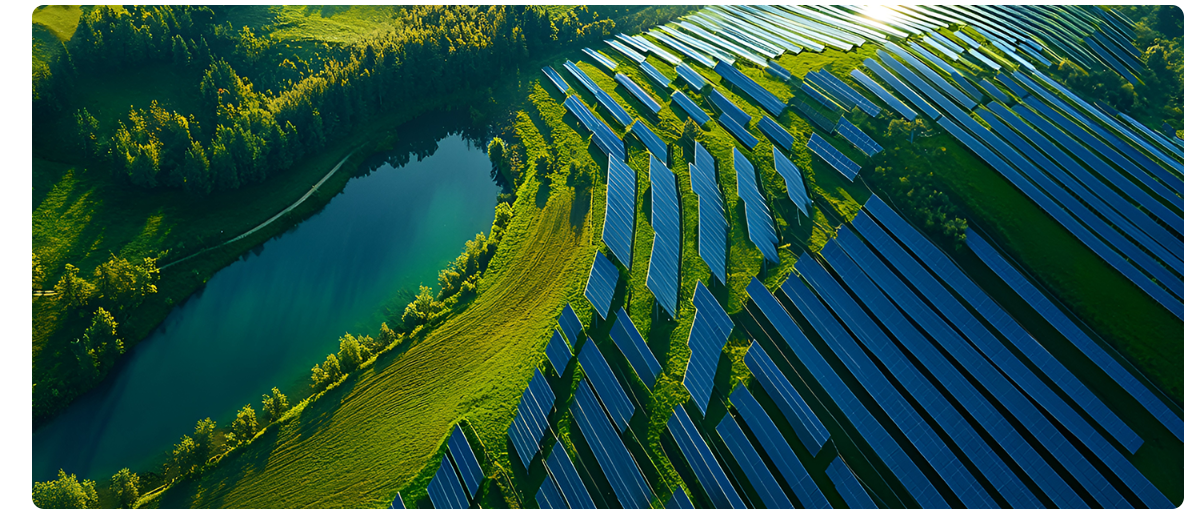

63phpoV3Waf1788940752260909.png应用领域

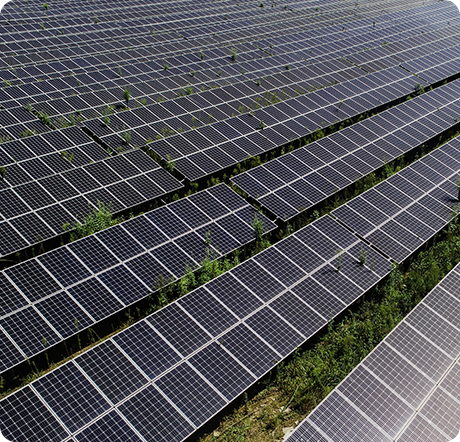

  • 集中式光伏电站

  • 分布式光伏系统

  • 储能系统

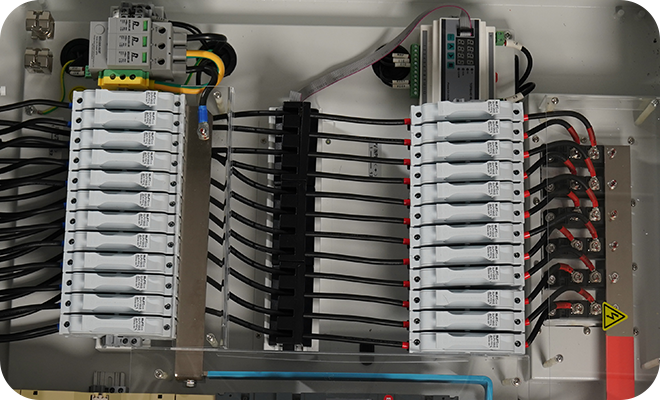

  • 多路输入与汇流

    支持多路（如8路、12路、16路、24路）光伏组件输入，每路电流可达11A，最大15A，满足不同规模的光伏系统需求。

  • 多重保护功能

    每路输入配备光伏专用熔断器，防止组件故障时的电流倒灌。 配备直流高压防雷器，正负极均具备防雷功能，可承受最大80kA的雷电流。 防反二极管防止组串间环流。

  • 智能监控与通信

    智能汇流箱内置监测单元，可实时采集每路电流、母线电压、箱体温度、防雷器状态及断路器状态等数据，并通过RS485接口远程传输。

  • 高防护等级

    防护等级达IP65，具备防水、防尘、防锈、防盐雾功能，适应户外恶劣环境。

产品规格

产品型号

PowerSA-SU24

PowerSA-SU16

PowerSA-SU12

PowerSA-SU8

直流输入

17~24

13~16

8~12

≤8

最大输入电压

1000Vdc

每一路的电流

0~20A

最大输出电流

250A

160A/200A

100A/125A/160A

≤100A

防水输入端口

PG9/PG11

防水输出端口

PG21~32

PG19~25

PG16~21

PG13.5~19

监控模块(可选)

检测各电流母线电压、断路器状态、防雷器状态、机柜温度

通信方法/协议RS485 / Standard MODBUS-RTU protocol
配件和保护光伏SPD(标准)、断路器状态监测(可选)、防雷故障监测(标准)，
通信接口：标准(智能型)

防逆转功能

配置模块化防反向二极管（可选）

接入线材

4~6mm² PV 线材

温度 & 湿度工作温度：-40+85℃ , 湿度95% 非冷凝和非腐蚀性气体场所
海拔最大工作高度：5000m（>3000m减载）
检测模块功耗工作功率≤8W
辅助电源AC85V~265V/DC24V(±10%)/DC200V~1000V
壳体材料热浸镀锌钢板/不锈钢/SPCC/塑料
IP等级IP65
尺寸 (mm)

850*500*200

800*500*180

720*500*180

630*500*180

重量

10~35KG


产品规格

产品型号

PowerSA-SU24

PowerSA-SU16

PowerSA-SU12

PowerSA-SU8

直流输入

17~24

13~16

8~12

≤8

最大输入电压

1000Vdc

每一路的电流

0~20A

最大输出电流

250A

160A/200A

100A/125A/160A

≤100A

防水输入端口

PG9/PG11

防水输出端口

PG21~32

PG19~25

PG16~21

PG13.5~19

监控模块(可选)

检测各电流母线电压、断路器状态、防雷器状态、机柜温度

通信方法/协议RS485 / Standard MODBUS-RTU protocol
配件和保护光伏SPD(标准)、断路器状态监测(可选)、防雷故障监测(标准)，
通信接口：标准(智能型)

防逆转功能

配置模块化防反向二极管（可选）

接入线材

4~6mm² PV 线材

温度 & 湿度工作温度：-40+85℃ , 湿度95% 非冷凝和非腐蚀性气体场所
海拔最大工作高度：5000m（>3000m减载）
检测模块功耗工作功率≤8W
辅助电源AC85V~265V/DC24V(±10%)/DC200V~1000V
壳体材料热浸镀锌钢板/不锈钢/SPCC/塑料
IP等级IP65
尺寸 (mm)

850*500*200

800*500*180

720*500*180

630*500*180

重量

10~35KG
