储能控制器
产品介绍
储能控制器是一种集成了多种控制策略和算法的智能设备,用于精确管理电池的充放电过程,优化储能系统的运行效率和使用寿命。它能够与电池管理系统(BMS)、储能变流器(PCS)等设备协同工作,实现对储能系统的全面管理。
应用领域

电网调峰调频

可再生能源接入

微电网运行

工商业储能

虚拟电厂

电动汽车充电

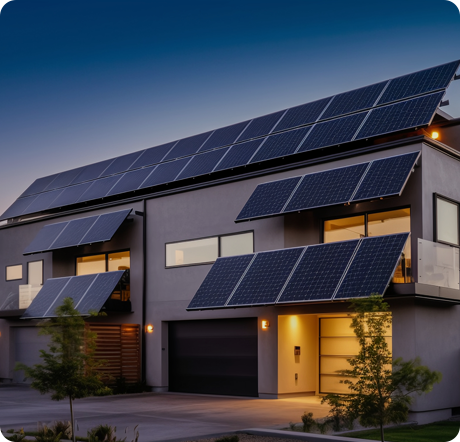

家庭储能

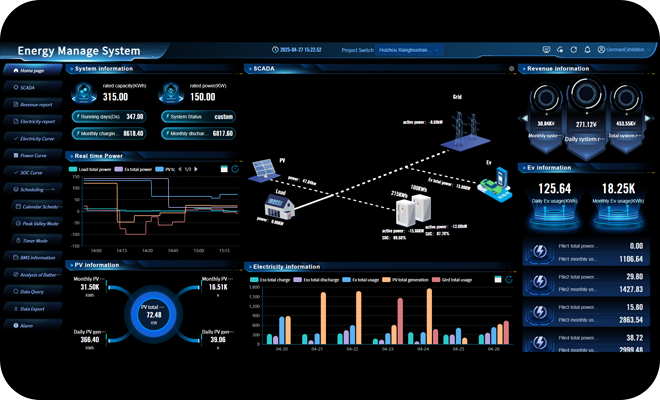

充放电管理
控制电池的充放电过程,包括恒流充电、恒压充电、涓流充电、放电截止等,防止过充和过放,延长电池寿命。

状态监测与数据分析
实时监测电池的电压、电流、温度等状态,记录充放电数据,分析电池性能,为系统优化提供依据。

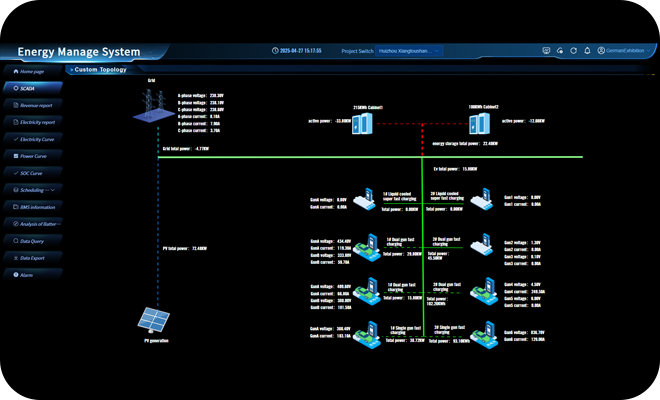

能量调度与优化
根据电网需求、电池状态和电价信号,智能调度能量的存储与释放,实现削峰填谷、需量控制、调频调压等功能。

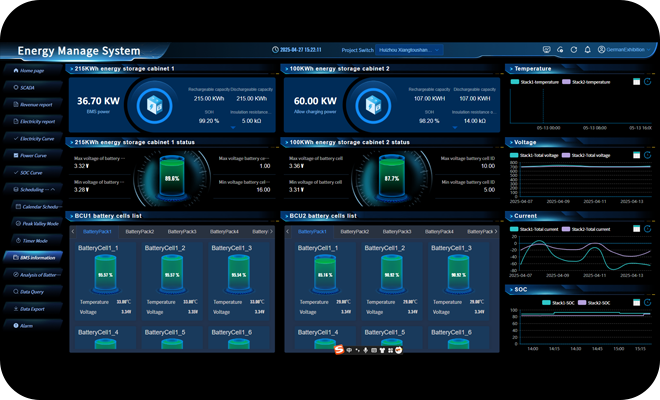

通信与兼容性
支持多种通信协议(如Modbus、MQTT、IEC104等),可与光伏逆变器、BMS、充电桩等设备无缝对接。
产品规格
项目 | 规格 |
CPU | ARM cortex系列四核处理器 |
电源供电 | 12VDC,15A |
工作功耗 | 12VDC下,空闲状态(无灯亮、无4G通信)平均功耗小于7W; |
工作温度 | -30℃~+65℃ |
存储温度 | -40℃~ +85℃ |
外形尺寸 | 最大外形尺寸: 245mm×169mm |
短距无线 | 一路蓝牙接口,工作在基本模式或低功耗模式下 |
一路WIFI接口,与蓝牙集成在同一模块上 | |
无线4G | 1路PCIE可插接全网通4G通信模块,选配GPS |
SIM卡槽 | 1 个 SIM 卡接口,插放半大卡 |
网口 | 1路单独网段网口 |
3路同网段网口 | |
USB口 | 2路USB |
1路OTG USB (用于程序调试) | |
串口通信 | 主板(上层)带四路RS485串口(由发送信号切换收发,要求对方回发先延时2ms) |
副板(下层)带四路RS485串口(发送信号切换收发,要求对方回发先延时2ms),一路RS232串口。 | |
调试串口 | 主板(上层)1路,MINUSB形式,可通过USB线连PC机,超级终端看调试信息 |
副板(下层)一个单片机仿针烧写4PIN口座 | |
CAN口 | 主板(上层)2路CAN口,每个CAN口配有1个120欧终端电阻。CAN1口与副板的CAN1口内部连接。 |
副板(下层)2路CAN口,每个CAN口配有1个120欧终端电阻,由8位拨码开关的最右两位选择接上或断开。 | |
硬盘 | 内部提供SATA信号、电源供电5VDC插座,可选配接移动硬盘 |
高清显示口 | HDMI A型口座(HDMI_19plug 类型 A)一路;预留一路屏12VDC供电输出 |
语音 | 1 个喇叭接口,音量小于1.5W,外接8欧喇叭 |
按键 | 1个RST复位键,1个功能键 |
指示灯 | 1个电源指示灯,3个状态指示灯 |
蜂鸣器 | 内部1个 |
TF卡座 | 1个,用于烧写程序 |
RTC | 内部1个,可装CR2032_3V_200mAh电池,用于RTC时钟供电 |
| 状态量输入 | 预留2路状态检测(空节点输入、以下同) |
一路断路器状态检测 | |
一路防雷状态检测 | |
2路门状态检测 | |
一路烟感状态检测 | |
一路水位状态检测 | |
一路消防状态检测 | |
开关量输出 | 一路照明控制输出,DC12V MAX 1A |
一路报警控制输出,DC12V MAX 1A | |
2路直流风扇控制输出,DC12V MAX 1A | |
一路脱扣控制输出(触点容量 AC250V 3A 或 DC30V 3A) | |
一路消防控制输出,DC12V大于700mA电启动,启动脉冲维持大于1S时长 | |
3个外接状态灯控输出,DC12V 最大1A | |
3路预留继电器控制输出,触点容量250VAC 1A | |
模拟量输入 | 2路0~5V直流模拟量AD输入 |
2路NTC 10K B3950 的温度传感器输入 | |
通信地址设置 | 副板有6位拨码开关用于设置CAN口1的通信地址,CAN口1默认用与主板通信 |
数字温感 | 副板板上有一路DS18B20数字温感,用于测量装置内部空气温度 |
云管理平台 | 支持 |
网络对时 | 支持 NTP/RTC 时钟同步 |
