GCS低压抽出式开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
浙江海纳电气有限公司成立于2002年,是一家专门从事40.5kV及以下输配电设备研发、制造、销售、服务于一体的现代科技企业。现有员工近百人,各类专业技术人员超过30%。公司座落于“中国电器之都”——浙江省乐清市,离乐清高速路口两公里,离温州机场三十公里,离乐清动车站十公里,交通十分便利。企业拥有健全、完善的营销网络,市场覆盖国内三十多个省区,成为国家电网、南方电网合格供应商,产品应用于轨道交通、石油、石化、冶金、厂矿、市政等多个行业,并出口中欧、南美、中东、南亚及东南亚等地区。
公司非常重视企业管理的科学性和规范性,较早地通过并严格执行了质量管理、环境管理和职业健康安全管理体系。根据用户电网供电的实际情况,为用户提供电力设备的整体解决方案。
公司自创办以来,先后取得了“重合同守信用”单位、诚信民营企业、"浙江省质量信得过产品”称号、中国政府采购品牌、中国银行等级AAA级、乐清品牌建设先进单位、浙江省优秀企业等三十多项荣誉称号。创新是海纳电气持续发展的不竭动力,一贯秉承“共创、共赢、共享、共发展”的发展理念,脚踏实地地倡导“科技创新、优质高效、顾客至上、尊信守约”的服务宗旨,坚持以人为本、与时俱进、稳步发展,“海宽阔、纳百川、源远流长;创品牌、谋发展、与时俱进”。

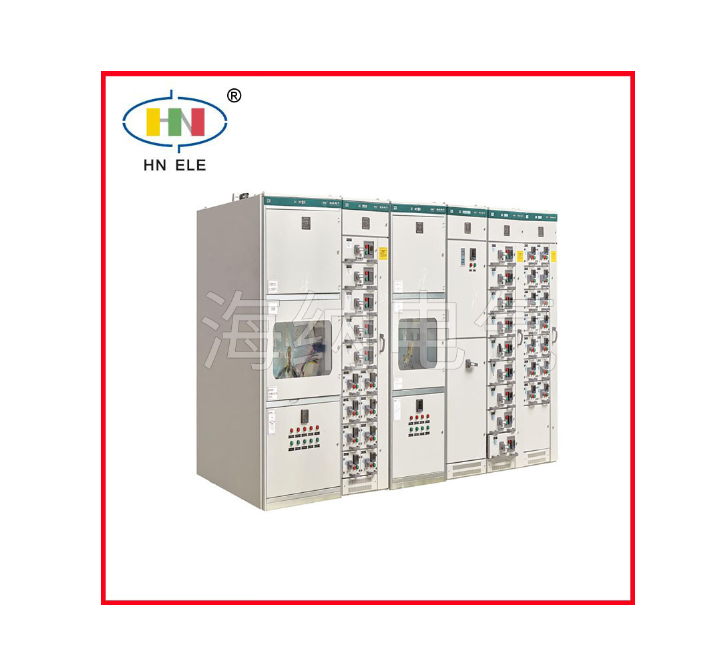

产品图片
GCS

GCS低压抽出式开关柜是一款满足市场需求的高性能产品,适用于配电、电机控制及无功补偿等关键环节。其采用模块化抽出式结构,额定电流可达6300A,支持计算机接口与自动化控制,适用于发电厂、石油、化工、冶金等行业的配电系统。
本产品符合标准:GB/T 7251、JB/T 9661、IEC 61439。
主电路额定电压(V) | 400 | ||
额定绝缘电压(V) | 690 | ||
频率(Hz) | 50(60) | ||
额定电流(A) | 水平母线 | ≤6300 | |
垂直母线 | ≤1600 | ||
母线额定短时耐受电流(kA/1s) | 50、65、80、100 | ||
母线额定峰值耐受电流(kA) | 105、143、176、220 | ||
工频试验电压(V/min) | 主电路 | 2500 | |
辅助电路 | 1760 | ||
母线 | 三相四线制 | A、B、C、PEN | |
三相五线制 | A、B、C、PE、N | ||
外壳防护等级 | IP41、IP40、IP31、IP30 | ||
抽屉单元 | 抽屉规格 | 1/2,1,1.5,2,3 | |
工作位置 | “连接”“试验”“分离” | ||
本产品符合标准:GB/T 7251、JB/T 9661、IEC 61439。
主电路额定电压(V) | 400 | ||
额定绝缘电压(V) | 690 | ||
频率(Hz) | 50(60) | ||
额定电流(A) | 水平母线 | ≤6300 | |
垂直母线 | ≤1600 | ||
母线额定短时耐受电流(kA/1s) | 50、65、80、100 | ||
母线额定峰值耐受电流(kA) | 105、143、176、220 | ||
工频试验电压(V/min) | 主电路 | 2500 | |
辅助电路 | 1760 | ||
母线 | 三相四线制 | A、B、C、PEN | |
三相五线制 | A、B、C、PE、N | ||
外壳防护等级 | IP41、IP40、IP31、IP30 | ||
抽屉单元 | 抽屉规格 | 1/2,1,1.5,2,3 | |
工作位置 | “连接”“试验”“分离” | ||
