GTXGN□-12固体绝缘环网柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
浙江海纳电气有限公司成立于2002年,是一家专门从事40.5kV及以下输配电设备研发、制造、销售、服务于一体的现代科技企业。现有员工近百人,各类专业技术人员超过30%。公司座落于“中国电器之都”——浙江省乐清市,离乐清高速路口两公里,离温州机场三十公里,离乐清动车站十公里,交通十分便利。企业拥有健全、完善的营销网络,市场覆盖国内三十多个省区,成为国家电网、南方电网合格供应商,产品应用于轨道交通、石油、石化、冶金、厂矿、市政等多个行业,并出口中欧、南美、中东、南亚及东南亚等地区。
公司非常重视企业管理的科学性和规范性,较早地通过并严格执行了质量管理、环境管理和职业健康安全管理体系。根据用户电网供电的实际情况,为用户提供电力设备的整体解决方案。
公司自创办以来,先后取得了“重合同守信用”单位、诚信民营企业、"浙江省质量信得过产品”称号、中国政府采购品牌、中国银行等级AAA级、乐清品牌建设先进单位、浙江省优秀企业等三十多项荣誉称号。创新是海纳电气持续发展的不竭动力,一贯秉承“共创、共赢、共享、共发展”的发展理念,脚踏实地地倡导“科技创新、优质高效、顾客至上、尊信守约”的服务宗旨,坚持以人为本、与时俱进、稳步发展,“海宽阔、纳百川、源远流长;创品牌、谋发展、与时俱进”。
产品图片

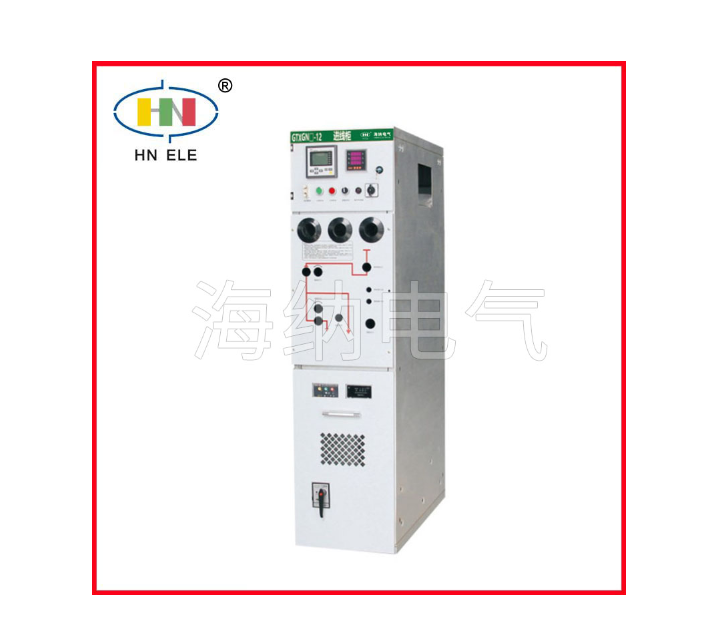

GTXGN□-12

GTXGN□-12固体绝缘环网柜是一款全绝缘、全密封的户内高压配电设备,适用于3.6~12kV三相交流系统。其主导电回路采用环氧树脂等固体绝缘介质整体浇注成型,具备全屏蔽、模块化、高防护等级及无SF6气体的环保特点。该产品结构紧凑,可集成弹簧或永磁机构真空断路器,支持远程监测,适应高海拔、高污染等恶劣环境,用于城市电网、工矿企业、轨道交通等场合,实现可靠的环网供电与智能配电。本产品符合标准:GB/T 62271-200、GB/T 3096、GB/T 1984。
产品参数 | |||
额定电压 | kV | 12 | |
频率 | Hz | 50 | |
额定电流 | A | 630 | |
额定短时耐受电流 | kA/4s | 25 | |
额定峰值耐受电流(峰值) | kA | 50 | |
额定短路关合电流(峰值) | kA | 50 | |
额定有功负载开断电流 | A | 630 | |
额定闭环开断电流 | A | 630 | |
额定电缆充电开断电流 | A | 10 | |
工频耐受电压 | 相间、相对地 真空断口 | kV/1min | 42 |
隔离断口 | 48 | ||
雷电冲击耐受电压(峰值) | 相间、相对地 真空断口 | kV | 75 |
隔离断口 | 85 | ||
机械寿命 | 断路器 | 次 | 10000 |
隔离刀、接地刀 | 3000 | ||
防护等级 | IP | IP4X | |
外壳防护等级 | IP | IP4X | |
局部放电(1.2Ur) | pC | ≤20 | |
产品参数 | |||
额定电压 | kV | 12 | |
频率 | Hz | 50 | |
额定电流 | A | 630 | |
额定短时耐受电流 | kA/4s | 25 | |
额定峰值耐受电流(峰值) | kA | 50 | |
额定短路关合电流(峰值) | kA | 50 | |
额定有功负载开断电流 | A | 630 | |
额定闭环开断电流 | A | 630 | |
额定电缆充电开断电流 | A | 10 | |
工频耐受电压 | 相间、相对地 真空断口 | kV/1min | 42 |
隔离断口 | 48 | ||
雷电冲击耐受电压(峰值) | 相间、相对地 真空断口 | kV | 75 |
隔离断口 | 85 | ||
机械寿命 | 断路器 | 次 | 10000 |
隔离刀、接地刀 | 3000 | ||
防护等级 | IP | IP4X | |
外壳防护等级 | IP | IP4X | |
局部放电(1.2Ur) | pC | ≤20 | |
