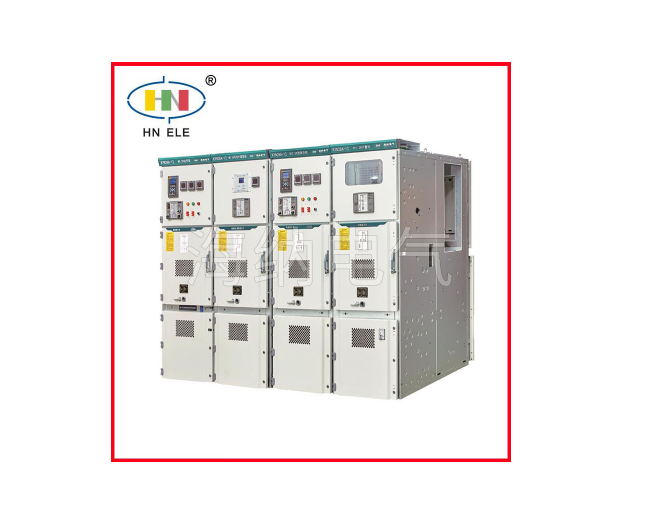

KYN28A-12

KYN28A-12是一款适用于12kV三相50Hz电力系统的铠装移开式开关设备,具备大电流、高分断能力,专用于电能的接收、分配及系统控制、保护与监测。其采用移开式结构,便于维护,并可作为高压发电机出口开关独立运行。该产品应用于电站、变电站及大型工矿配电场合。产品满足GB/T 3906、GB/T 11022、IEC 62271-200等国内外标准要求。
产品参数 | |||||
额定电压 | kV | 3.6 | 7.2 | 12 | |
频率 | Hz | 50 | |||
额定电流 | 开关设备 | A | 630、1250、1600、2000、2500、3150、4000 | ||
断路器 | 630、1250、1600、2000、2500、3150、4000 | ||||
额定短路开断电流 | kA | 16、20、25、31.5、40、50 | |||
额定短时耐受电流 | kA/4s | 16、20、25、31.5、40、50 | |||
额定峰值耐受电流(峰值) | kA | 40、50、63、80、100、125 | |||
额定短路关合电流(峰值) | kA | 40、50、63、80、100、125 | |||
工频耐受电压 | 极间、极对地间 | kV/1min | 24 | 32 | 42 |
断口间 | 24 | 32 | 48 | ||
雷电冲击耐受电压(峰值) | 极间、极对地间 | kV | 40 | 60 | 75 |
断口间 | 46 | 70 | 85 | ||
注:海拔3000~4000m额定电流≤1250A,额定断路开断电流≤31.5kA。
