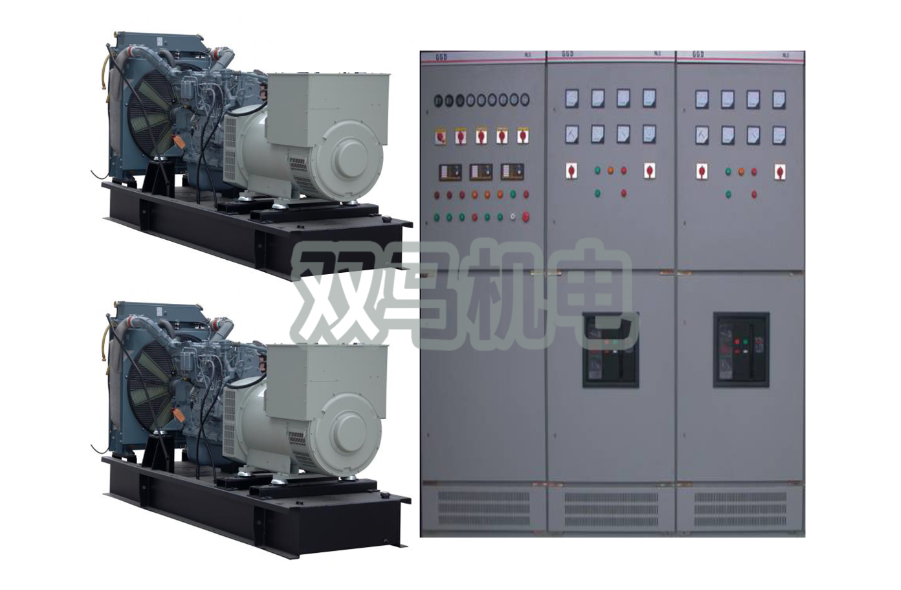

全自动并机型柴油发电机组

一、柴油发电机组并机柜有如下几种：　
手 动并机柜：采用传统的灯光法并机的系统。
半自动并机柜：人工操作发电机组开、停机，人工操作并机柜系统的分、合闸健，自动完成并机、解列控制。
自 动并机柜：由市电的有无控制的机组开、停以及并机系统的自动并机与解列，自动分配负载的并机系统。
全自动并机柜：在自动并机柜的基础上采用PLC完成多台机组的自动投入与并机，自动解列，与停机的逻辑功

能（常称调峰）。

三遥并机系统：采用专用的单片机系统，完成并机柜以及发电机组同PC机的通信连接的并机系统。

二、产品特点：

结构简单，美观大方。的优点是操作简易，能在的时间里教会从来未接触过发电机组或并机柜的电工操作并机柜。

功能齐全，具有过流过压逆功率保护。机器故障保护等功能，严格按GB／T2820标准执行。

三、发电机并机柜性能:
全自动控制并机、人工选择控制：
1、自动控制并机：
手动启动其中一台送电机，（必要时，也可以两台同时启动，并机后再送电）当这台机满载时，下一台自动启动并机送电，功率自动平分、当负载下降后，发电机可自动退出其中一台停机，经过30秒冷却运行后自动停机，恢复到自动待机备用状态。由其中一台送电。
2、人工选择控制：
即可以人为在并柜上操作启动发电机，可用自动和手动并机、开机台数可以由人工控制、也可以负载大小控制。
3、保护功能：
过电流保护、反功率保护、自动跟踪同步，准同期合闸并机保护。

四、自动并机柜的功能与使用
?并机柜简介
SMBC系列全自动或自动并机装置是专为柴油发电机组并联运行设计、制造的专用装置。

适用于2台及以上带电子调速器的柴油发电机组的并联运行。如果柴油发电机组为机械调速则需加装电子调速器。
本装置的核心器件采用美国GAC公司的同步器和负荷分配器、西门子或三菱公司的PLG（备选）、日本ORMON及国产优质电器组件和进口或国产品牌空气开关，经专业高级工程师优化设计而成，本装置具有功能齐全，运行可靠，维护方便等特点。
?功能简介
自动并机：当机组启动成功后，送电至并机柜，需并机时，由同步器检测信号，作用电调，将待并机组的频率和相位自动调节与母线一致，发出并机信号，作用空气开关合闸、并机。
1．自动分配负荷：
当2台及以上机组并机完毕后，机组开始带负荷运行，负荷分配器将作用电调，根据机组的功率，按比例分配负荷。
2．调峰：（备选项）
当2台及以上机并联运行，在负荷变化时，可根据负荷率的大小，增减运行机组的台数。一般当负荷率低于35%时，将解列机组，负荷率高于80%时将启动，并列机组，以使机组运行在经济的状态。此种功能要求发电机组有自启动功能，才能完成。

3．保护功能：
A：同步保护；
B：逆功率保护；
C：过电流和短路保护（由保护器完成）；
D：过压、欠压保护（备选项）。

4．指示仪表：
A：电压表；
B：电流表；
C：频率表；
D：功率表；
E：功率因数表：
F：同步指示表（并机时观察用）；

五、结构说明及技术参数:
1．结构说明
A．框体采用GGD柜体，表面经喷塑处理，颜色为国际灰。
B．主母线采用TMR铜母线，按满负荷设计，设计在柜体中上部。发电机组端的电缆，从柜体下端接入空气开关。
2．技术参数
A．发电机组的电压：220VAC～480VAC，，超过480V需特殊订货。，
B．发电机组单台功率：90～3000KW。
C．频率：50HZ或60HZ。
D．接线方式：Y接三相四线。
E．同步相差位：1～250，一般设置在100。
F．负载分配差度：±5%可调。
G．逆功率动作：5～20%可调。
H．正功率动作：
“NO”20～100%可调。一般设定为80%。
“OFF”0～80%可调。一般设定为30-35%。
3．质量保证
自出厂之日起12个月。一切因制造组件质量引起的损坏，均由本公司修妥或更换。

六、安装调试:

1、柜体应安装室内，且埋有槽钢的混凝土座上，柜体离墙面不小于0.8M，柜体应可靠接地。
2、发电机组接入的电缆及输出至负载的电缆应接牢，并符合电气工程的规范要求。
3、发电机组应先单机先做空载及负载试验保证机组性能良好，符合要求后。再进行下一步的并机调试。

单机运行时发电机AVR需接入调差元件，使电压调整率为-2.5%左右，且电压、频率调节灵敏。
4、检查各台发电机组的相序，应使其相同。
5、发电机组和并机柜之间的控制线按图纸要求接好。
6、分别启动各发电机组，送电至并机柜，调节发电机组的电压、频率，应变化均匀。

测试紧急停机及故障分闸等功能，应动作可靠。
7、并机运行调试：单机调试完毕后，可空载并机，并调整电压和频率，使并机后的机组环流为0或小于3%额定电流，机组并机平稳，无环流运行3—5分种即可带负荷运行，带约30-50%的负荷率，调节负荷分配器使负荷按比例分配，调节调差环节，使机组功率因数平衡，运行约15分钟负荷分配无变化，卸负荷、解列。再进行调峰试验，选择主机，启动主机，送电，带负荷至80%左右，备机应启动，自动并机，自动分配负荷。当降低负荷低于35%，备机应解列停机。

七、并机柜的操作说明：

柴油发电机组的每台控制柜都具有自动/手动的功能，用户可根据使用进行任意切换

（一）：自动并机运行：

1.启动并机：启动发电机组，合上发电机组的空气开关（如果有的情况），送电至并机柜，调节频率和电压使 2 台机组电压一致（不超过 5V ）和频率一致（不超过 0.1HZ ）。 30 秒内机组应自动并机，并机成功后，把并机选择开关扭到 0 档。

A.自动并机操作

(1).解除机组上的急停开关。

(2).将机组控制器的旋钮置于“自动”位置。

(3).手动合上机组上的空气开关。

(4).将并机柜控制面板上转换开关置于“自动”和“并机”位置。

(5).旋转钥匙开关置于自动状态，此时机组同时启动。机组启动成功且建立电压至380V时一号机并机开关自动合闸，此时该系统进行机组自动同步调整，经过几秒钟的调整后，系统发出同步命令信号，“同步命令发出指示”灯点亮，此时二号机并机开关合闸，两台机组进行并列运行向负载供电。

(6).系统带载操作。（在用户的供电系统中进行）

(7).系统卸载操作。（在用户的供电系统中进行）

(8).旋转钥匙开关至“停止”状态，此时两台并机开关同时分闸。

(9).机组经过三分钟的卸载冷却运行后停机。

(10)按下急停开关，及时分开机组上的输出空气开关。

B.手动（只在单机故障的情况下进行操作）

(1).解除机组上的急停开关。

(2).将并机柜控制面板上转换开关置于“手动”和“测试”位置。

(3).将机组控制器的旋钮置于“手动”位置，此时机组启动。

(4).观察机组控制器运行参数并确认正常后手动合上机组输出开关。

(5).按下合闸按钮，并机开关合闸。

(6).进行单机带载运行。（在用户的供电系统中进行）

(7).系统卸载操作。（在用户的供电系统中进行）

(8).三分钟后将机组控制器上旋钮置于“关闭”位置

（二）：解列并机：当负荷降至 35% 以下，可按备用机组的分闸按钮解列，空机运行 3 — 5 分种后停机，另 1 台机组可单机运行或分闸停机。

（三）：故障停机：当机组出现高水温、低油压等故障信号送至并机柜，使并机柜解列，故障指示灯亮。这时负荷会加至另 1 台机组上，如负荷过大将导致运行的机组停机。出现故障停机，应立即减小负荷至 1 台机组能承担的范围。出现故障停机并查明原因后再投入运行。

（四）：紧急停机： 2 台机组并机运行出现较大环流，且又不能消除时，应分闸解列。电流、电压、频率波动较大时，可按急停按钮解列和停机。

（五）：调峰运行：选定主机，启动主机，送电，带负荷，主机组根据负荷大小决定并机或单机运行。

故障排除：

技术参数：

制造标准：GB7251.1-2005

防护等级：IP30

使用环境：-40℃-~80℃

相对湿度：达95%

负荷分配：可调至机组负荷±2%之间

逆功率监察触点：可调至机组负荷2%

逆功率延时：0.5~15S（可调）

正功率监察触点：ON 20%~100%OFF 0~80%

正功率延时：0.4~30S

柜体尺寸：800MM（W）×600MM（D）×2200MM（H）

颜色: 柜灰

重要元件说明：

1.分配模块 正向及逆向功率监察LSM672,当系统在稳定频率下，分配器能按比例分配两台或多台发电机组之负载。作为电子速度调节系统之辅助设备，分配器能测量每台机组之电流及功率有效值，并通过一组并联讯号，能无间断地指示调速系统，以平均分配每台机组之负载。附置之负载预感线路能令单机或并网操作均能达至佳表现。
2.同步器
自动同步器能辅助性地控制发动机速度，促使发电机组及主网路达至同步。

其同步监察功能促动一组继电器输出使机组与主网路并网。当发电机组调速系统设定在佳状态，及额定转速时，一般并网程序能于3秒内完成。同步器更能利用EAM界面配合其他调速系统。
3.可编程控制器
FX2N系列PLC是FX系列中高级的模块。

它拥有无以匹及的速度、高级的功能、逻辑选件以及定位控制等特点，FX2N是从16到256路输入/输出的多种应用的选择方案。

4.空气断路器

塑壳断路器用于所有类型的民用和工业用设备的发电和配电。

塑壳断路器分为8个基本型号，从S1到S8，额定持续电流从125A到3200A，额定短路分断容量从16A到200KA。它们有各种的不同系列：电机保护，限流型和漏电流断路器，隔离开关，以及用于1000V应用的断路器.

使用注意事项:

1.使用中要避免在机组投加或退出时，发电机出现过负荷。在退出一台机组时，要确认退出的负荷能由其它运行的机组承担。

2.通过“速度微调”手动合闸，在完成分闸按钮操作后，要将该旋钮恢复原位，避免影响各台机组的功率分配

产品保修

常使用情况下保用一年.(不含天灾人为及不可抗力之因数)

保养维护

发电机并机柜须定期进行保养，每月检查一次接线，每两天进行一次电柜除尘保养，除尘时采用空压机加装水过滤器，用手提小风枪对电柜中的器件进行吹扫。

(1).日常要保持柜体和电气组件的整洁,不可被油污和腐蚀剂侵害，接线牢固,不能有松动。

（2).经常检查开关的性能是否完好，一但市电停电后，方可保障供电。

(3).经常检查电池，应保证柜体内直流电源完好，才能顺利并联发电。

(4).检查二次接线是否松脱。
