产品详情
GGD2交流低压配电柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
泉州亿力电气技术设备有限公司系原电力系统的多种经营企业,福建电力物资公司供销协作网络成员单位、泉州电力行业协会理事单位。专业从事箱式变电站、高低压成套电气、智能监控柜、光伏并网柜、智能配电箱、计量表箱、抗震支架、桥架、光储充一体化系统集成的生产、销售和服务。
公司主要产品有箱型固定式交流金属封闭环网开关柜(HXGN-12)、金属铠装中置移开式开关柜(KYN28)、交流低压配电柜(GGD2)、低压无功补偿柜(YLGI)、低压抽出式开关柜(GCK)、照明配电箱(XM1)等低压成套电气控制产品及抗震支架,产品均通过国家强制性产品认证与1S09001:2015质量管理体系认证。公司被评为“国家高新技术企业”、“3A 级诚信经营示范单位”、“3A 级重合同守信用单位”“3A 级质量服务信誉单位”“福建省财税信息协会会员单位”等称号。
经过多年自主创新和发展,公司在生产方面拥有世界先进水平的数控设备,产品采用计算机CAD辅助设计,拥有一批优秀的生产、经营、管理、技术人才。近年来,公司在双碳背景下,基于光伏、储能未来广阔的市场前景,进军新能源市场,大力发展光储充一体化项目,以期推动新能源产业发展。

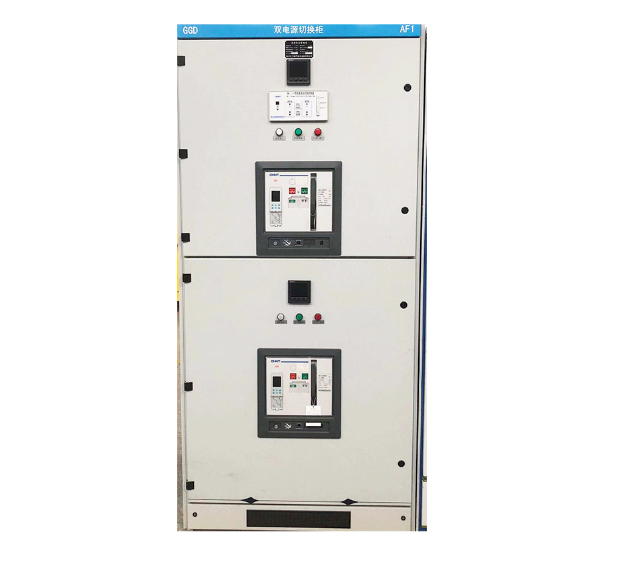

产品图片
交流低压配电柜 GGD2

结构功能特点
1、通用柜的形式;
2、考虑到柜体运行中的散热问题,设有不 同数量的散热槽孔;
3、辅助电路的设计分供用电方案和发电厂方案两部分;
4、柜门用转轴式活动铰链与构架相连、安装、 拆卸方便;
5、柜体的顶盖在需要时可拆除,柜顶的四角装有吊环;
6、采用国内已能批量生产的较先进的电器元件;
7、柜体的防护等级为IP30、IP40。
主要技术参数
序号 | 名称 | 单位 | 数据 |
1 | 额定电压 | V | 380 |
2 | 额定电压额定功率 | KV/HZ | 50 |
3 | 额定绝缘电压 | V | 660 |
4 | 额定电流 | A | 1600 |
5 | 额定冲击耐受电压 | KV | 6 |
6 | 外形尺寸(长宽高) | (H)mm | 600*1000*2200 |
适用范围
适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz(60Hz),额定工作电压380V(400V)、(660V)、额定电流至3150A的配电系统中作为动力,照明及配电设备的电能转换,分配与控制之用。该产品具有分断能力高、动热稳定性好,额定短时耐受电流达50KA。电气方案灵活、组合方便、实用性强、结构新颖、防护等级高等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。
主要技术参数
序号 | 名称 | 单位 | 数据 |
1 | 额定电压 | V | 380 |
2 | 额定电压额定功率 | KV/HZ | 50 |
3 | 额定绝缘电压 | V | 660 |
4 | 额定电流 | A | 1600 |
5 | 额定冲击耐受电压 | KV | 6 |
6 | 外形尺寸(长宽高) | (H)mm | 600*1000*2200 |
