XL-21型低压动力配电柜

联系人:陈榕
联系电话:0595-2802****
企业地址福建省-泉州市
详细地址福建省泉州市洛江区万安街道汇鑫南路46号6号楼2楼、3号楼
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
泉州亿力电气技术设备有限公司系原电力系统的多种经营企业,福建电力物资公司供销协作网络成员单位、泉州电力行业协会理事单位。专业从事箱式变电站、高低压成套电气、智能监控柜、光伏并网柜、智能配电箱、计量表箱、抗震支架、桥架、光储充一体化系统集成的生产、销售和服务。 公司主要产品有箱型固定式交流金属封闭环网开关柜(HXGN-12)、金属铠装中置移开式开关柜(KYN28)、交流低压配电柜(GGD2)、低压无功补偿柜(YLGI)、低压抽出式开关柜(GCK)、照明配电箱(XM1)等低压成套电气控制产品及抗震支架,产品均通过国家强制性产品认证与1S09001:2015质量管理体系认证。公司被评为“国家高新技术企业”、“3A 级诚信经营示范单位”、“3A 级重合同守信用单位”“3A 级质量服务信誉单位”“福建省财税信息协会会员单位”等称号。 经过多年自主创新和发展,公司在生产方面拥有世界先进水平的数控设备,产品采用计算机CAD辅助设计,拥有一批优秀的生产、经营、管理、技术人才。近年来,公司在双碳背景下,基于光伏、储能未来广阔的市场前景,进军新能源市场,大力发展光储充一体化项目,以期推动新能源产业发展。

产品图片

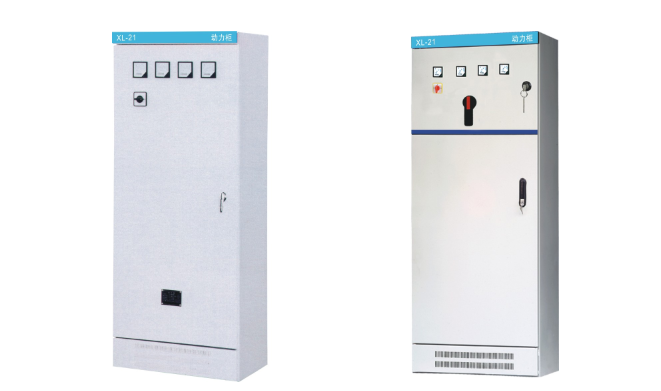

XL-21型低压动力配电柜






结构功能特点

1、C型材或BMF型材组装而成;

2、柜门与构架采用可卸活动铰链相连、安装、折卸方便;

3、仪表门接地采用多股软铜线与渠相连 ;

4、辅助电路具有就地、远方、自动控制和就地、远方控制切换的功能;

5、受电主开关具有瞬间脱扣和热磁脱扣保护可选,并具有自投,手动操作和自动切换功能,供用户选用;

6、电动机控制电路具有短路瞬时、过载、欠压释放及断相保护;

7、采用无声运行交流接触器,并具有节能功能;

8、馈电电路主开关具有瞬间脱扣和热磁脱扣保护,当用户要求,可加装漏电保护;

9、照明电路主开关具有瞬时,过载和漏电保护;

10、受电电路装有电流表,电压表。

主要技术参数

序号

名称

单位

数据

1

额定电压

V

400

2

额定电压额定功率

KV/HZ

50

3

额定绝缘电压

V

690

4

额定电流

A

400

5

额定冲击耐受电压

KV

6

6

外形尺寸(长宽高)

(H)mm

380*700*1700

 适用范围

适用于发电厂及工矿企业交流电压500V及以下的三相三线、三相四线、三相五线制系统,作动力照明配电之用。XL-21型动力柜系户内装置,具有线路方案灵活、结合方便、实用性强、 结构新颖等特点。


主要技术参数

序号

名称

单位

数据

1

额定电压

V

400

2

额定电压额定功率

KV/HZ

50

3

额定绝缘电压

V

690

4

额定电流

A

400

5

额定冲击耐受电压

KV

6

6

外形尺寸(长宽高)

(H)mm

380*700*1700
