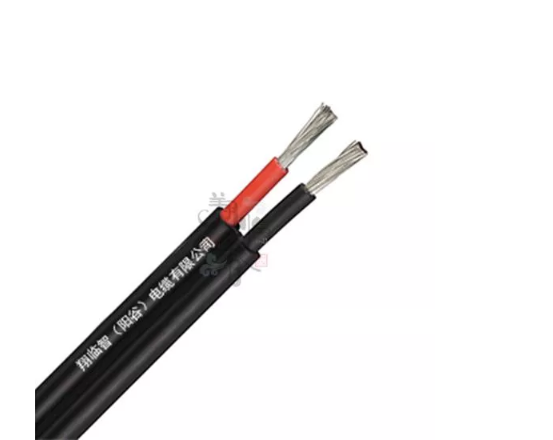

光伏并线PV

一、概述　

光伏电缆的特性是由其电缆专用绝缘料和护套料决定的，我们称之为交联PE，经过辐照加速器辐照以后，电缆料的分子结构会发生改变，从而提供其个方面的性能。抗机械载荷实际上，在安装和维护期间,电缆可在屋顶结构的锐边上布线，同时电缆须承受压力、弯折、张力、交叉拉伸载荷及强力冲击。如果电缆护套强度不够，则电缆绝缘层将会受到严重损坏，从而影响整个电缆的使用寿命，或者导致短路、火灾和人员伤害危险等问题的出现。

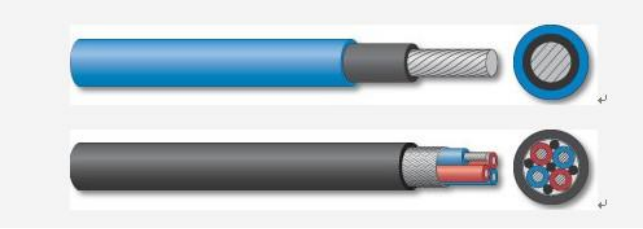

光伏电缆的选型和分类

在太阳能光伏发电系统中低压直流输送部分使用的电缆，因为使用环境和技术要求不同，对不同部件的连接有不同的要求，总体要考虑的因素有：电缆的绝缘性能、耐热阻燃性能、搞老化性能及线径规格等。具体要求如下：

1、太阳能电池组件与组件之间的连接电缆。

PV1-F光伏电缆，一般使用组件接线盒附带的连接电缆直接连接，长度不够时还可以使用专用延长电缆。依据组件功率大小的不同，该类连接电缆有截面积为2.5m㎡、4.0m㎡、6.0m㎡、10mm2等规格。这类连接电缆使用双层绝缘外皮，具有优越的防紫外线、水、臭氧、酸、盐的侵蚀能力，优越的全天候能力和耐磨损能力。

2、蓄电池与逆变器之间的连接电缆。

要求使用通过UL测试的多股软线，尽量就近连接。选择短而粗的电缆可使系统减小损耗，提高效率，增强可靠性。

3、电池方阵与控制器或直流接线箱之间的连接电缆。

要求使用通过UL测试的多股软线，截面积规格根据方阵输出**电流而定。名部位直流电缆截面积依据下列原则确定： 太阳能电池组件与组件之间的连接电缆、蓄电池与蓄电池之间的连接电缆、交流负载的连接电缆，一般选取的电缆额定电流为各电缆中**连续工作电流的1.25倍；太阳能电池方阵与方阵之间的连接电缆、蓄电池（组）与逆变器之间的连接电缆，一般选取的电缆额定电流为各电缆中**连续工作电流的1.5倍。

根据以上用途区分光伏电缆从应用角度分主要分为三种，TUV 光伏电缆（电池组件与组件之间联接的电缆）；UL光伏电缆（蓄电池与逆变器之间的连接电缆）；光伏标准控制电缆（电池方阵与控制器或直流接线箱之间的连接电缆）。

ＴＵＶ光伏电缆
