翔临智（阳谷）电缆有限公司是一家现代化高新技术企业，主营电线电缆、有色金属、电子元器件产品，集设计、研发、制造、销售与技术交流服务于一体。公司坐落于素有“东方威尼斯”美誉的山东聊城阳谷县，依托本地成熟的电缆产业基地优势，区位条件优越、产业配套完善，为企业稳步发展筑牢坚实基础。企业依托异形导体等优质生产工艺，可专业生产35kV及以下高低压电力电缆、铝合金电缆、阻燃电缆、耐火电缆等二十余大类线缆产品，品类齐全、适配性广泛。产品可适配电力、石油、化工、建筑、交通、航空等多个重点行业场景，凭借稳定的产品品质收获市场广泛认可，先后获评国家高新技术企业、省级“专精特新”企业等多项荣誉资质。公司始终坚守品质为本的发展理念，聚焦技术创新与产品迭代，持续优化产品体系、丰富产品品类。企业具备完善的生产质检体系，先后取得3C认证、全国工业产品生产许可证、ISO9001质量管理体系认证、环境管理体系认证、职业健康安全管理体系认证等多项权威资质认证，生产流程规范，产品质量可控可靠。

产品图片

高压异性导体YJV22

适用范围

本产品适用于交流额定电压35kV及以下线路，供输配电能之用。常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。

执行标准
本产品执行GB/T12706《额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆》，GB/T12706.2第二部分：额定电压6kV（Um=7.2kV）到30kV（Um=36kV）GB/T12706.3第三部分：额定电压35kV（Um=40.5kV）。

使用特点
1.电缆导体的允许长期工作温度为：

各种绝缘混合料电缆的导体最高温度（GB/T12706.2第二部分）

绝缘混合料	导体最高温度℃
绝缘混合料	正常运行	短路（最长持续5S）
聚氯乙烯（PVC/A）导体截面积≤300mm2 导体截面积＞300mm2 交联聚乙烯（XLPE）	70 70 90	160 140 250

XLPE绝缘混合料电缆的导体最高温度（GB/T12706.3第三部分）

绝缘混合料	导体最高温度℃
绝缘混合料	正常运行	短路（最长持续5S）
交联聚乙烯（XLPE）	90	250

2.电缆敷设时的环境温度不得低于0℃；
3.电缆敷设时允许的最小弯曲半径：

项目	单芯电缆		多芯电缆
安装时的电缆最小弯曲半径	无铠装	有铠装	无铠装	有铠装
	20D	15D	15D	12D
注：D为电缆外径

4.额定电压
GB/T12706.2第二部分电缆的工频额定电压U0/U（Um）为3.6/6（7.2）kV、6/6（7.2）kV、6/10（12）kV、8.7/10（12）kV、8.7/15（17.5）kV、12/20（24）kV、18/30（36）kV。
GB/T12706.3第三部分：电缆的工频额定电压U0/U（Um）为21/35（40.5）kV和26/35（40.5）kV。
U0：电缆设计用导体对地或对金属屏蔽之间的额定工频电压；
U：电缆设计用导体间的额定工频电压；
Um：设备可承受的“最高系统电压”的**值。

例行试验

额定电压U0（kV）	6	8.7	12	18	21	26
试验电压U（kV）	21	30.5	42	63	73.5	91
持续时间（min）	5	5	5	5	5	5

局部放电应按GB/T3048.12-2007的规定，电压1.73 U0时，无局部放电，5min电压试验绝缘无击穿。
阻燃、无卤低烟电缆性能符合GB/T19666-2019、GB/T18380-2008规定。

常用电缆型号

型号		名称
铜芯	铝芯
YJV YJY YJV22 YJV23 YJV32 YJV33	YJLV YJLY YJLV22 YJLV23 YJLV32 YJLV33	交联聚乙烯绝缘聚氯乙烯护套电力电缆交联聚乙烯绝缘聚乙烯或聚烯烃护套电力电缆交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆交联聚乙烯绝缘钢带铠装聚乙烯或聚烯烃护套电力电缆交联聚乙烯绝缘细圆钢丝铠装聚氯乙烯护套电力电缆交联聚乙烯绝缘细圆钢丝铠装聚乙烯或聚烯烃护套电力电缆
表中型号未包含阻燃特性

阻燃、无卤低烟电缆性能符合GB/T19666-2019、GB/T18380-2008规定。

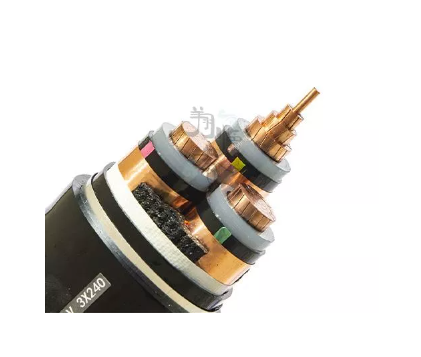

电缆结构图及实物图片
