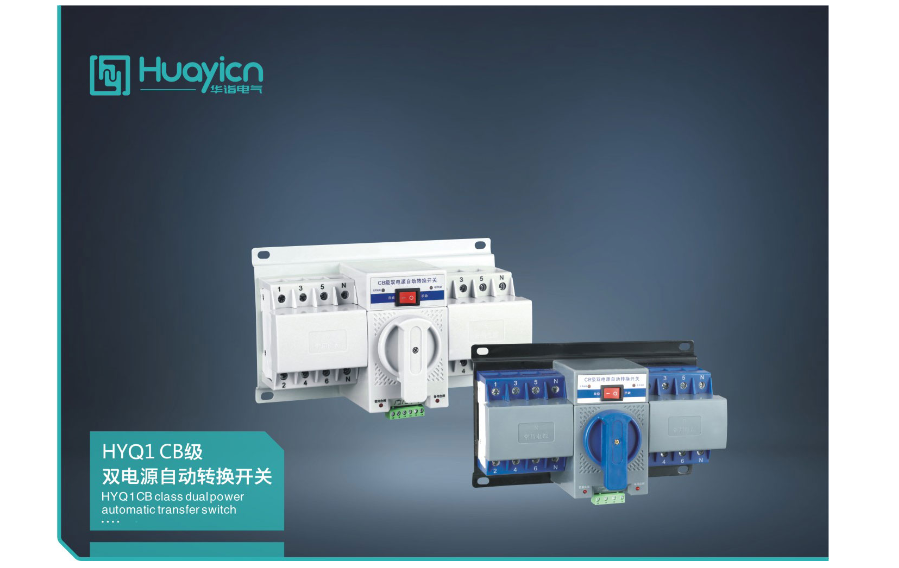

HYQ1 CB级双电源自动转换开关

适用范围

HYQ1经济型双电源转换开关（以下简称双电源），它适用于交流 501Hz、额定工作电压400V、额定工作电流63A及以下的供电系统。可根据需求进行两路电源之间的选择转换。产品具有过载、短路、欠电压保护功能，同时还具备消防、双分和输出合闸信号功能。特别适用于需要消防需求的写字楼、商场、银行、高层建筑等的照明线路用。

本产品符合GB/T14048.11标准。

型号及含义

正常工作条件

◇ 安装地点的海拔不超过2000m

◇ 周围空气温度：周围空气温度上限不超过+140℃：周围空气温度24h的平均值不超过+35℃。周围空气温度下限不低于-5℃

◇ 湿度：最高温度为+40℃时，空气的相对湿度不超过50％，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90％，对由于湿度变化

◇ 偶尔产生的凝露应采取特殊的措施。

◇ 安装条件：安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源侧，下接线端子接负载侧；与垂直面的倾斜度不超过5°。

◇ 安装类别：Ⅲ

◇ 安装场所附近的外磁场在任何方向不超过地磁场的5倍。

主要技术参数

◇ 双电源自动转换开关基本参数见表1

开关外形及安装尺寸

◇ 外形尺寸及安装尺寸符合表3及图1要求

表3

订货须知

◇ 双电源自动转换开关的名称及型号

◇ 双电源自动转换开关的额定电流（A）

◇ 极数（四极，客户未注明时产品为三相四线制）

◇ 双电源自动转换开关的控制器类型

◇ 数量

◇ 顾客对微型断路器的要求DZ47型或C65

◇ 例如：订购双电源自动转换开关，三极，额定电流6A,末端型，数量50台。可写成：HYQ1-63/3P6A 50台。订购双电源自动转换开关，四极，额定电流63A，智能型，微型断路器需要C45D型要数量50台。可写为：HYQ1-63/4PZ 63A C45D 50台。
