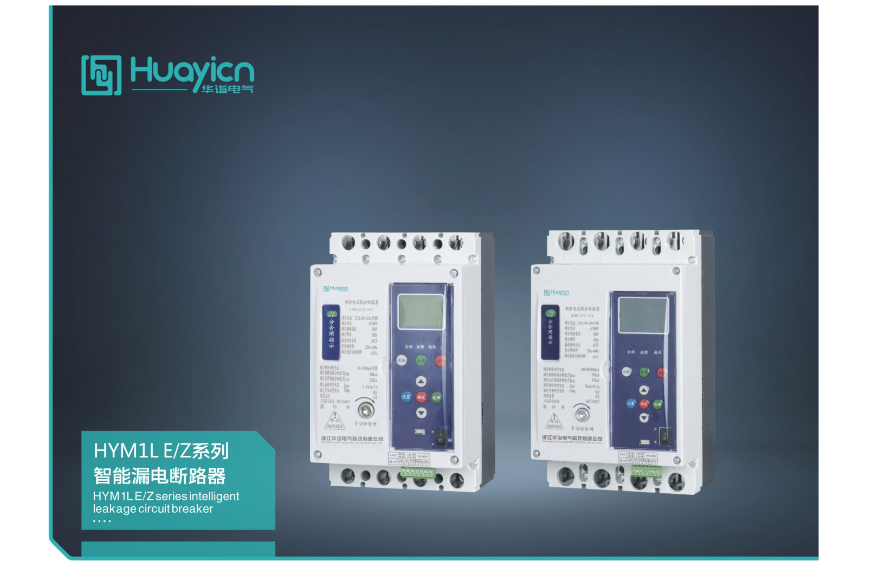

HYM1L E/Z系列智能漏电断路器

产品概述

HYM1LE/Z系列智能型漏电综合保护断路器(以下简称断路器)是我公司研发生产的一体式高新技术产品，拥有多项国家专利（实用新型专利：202220470374X），符合国家电网管理的各项智能化要求，是配合国家智能电网运行的选用产品，是集剩余电流继电器塑壳式断路器集各种功能附件于一体的多功能综合断路器。塑壳式断路器为主开关，分断能力高、分断时间准确。一体式配电综合保护断路器具有体积小，安装使用方便动作值固定分档可调、操作简易、能适应各地用户各种环境，按需设定。通信型系列的产品采用RS-485通信口，能与电脑建立通信功能，实现远程参数的调整、信息查询及下载故障参数等功能。
产品具有数码显示型和液晶显示型两种控制器供选择。
产品具有短路过电流剩余电流缺相断零和特波等保护功能。同时具有剩余电流显示实时负载电流显示各相电压显示产品分合闸指示时间显示和故障查询等功能。还具有剩余电流、欠电压、过电压、缺相保障引起的剩余电流动作断路器。
断开后自动重合闸功能，该产品适用于交流50Hz，额定绝缘电压800V，额定工作电压380/400V，额定电流40A-800A的配电网络中，用来分配电能、保护线路。
广泛用于三相四线中性点直接接地，TT系统的低压电网，对人身触电危险提供间接接触保护，也可对线路或用电设备的接地故障 过电流和短路等进行保护。
广泛用于安装在非专业人员无法触及的无人设施，如城网、农网改造的电表箱（计量箱）和低压JP柜，配电变压器综合配电柜，高山转播台、基站、独立设备，动力箱、交通灯系列的配电盘。
广泛用于由于暂时对地漏电或暂时电涌引起的瞬时漏电或电压故障导致产品动作的情况下，需要直接通过自动重合闸功能恢复供电、而无需借助操作人员的手动操作。本剩余电流动作断路器可垂直安装（即竖装），亦可水平安装（即横装）。
产品符合标准：GB14048.2 GB/T22387。

型号及含义

正常工作条件和安装条件

◇ 安装地点的海拔不超过2000m；

◆ 周围空气温度

◇ 周围空气温度上限不超过+40℃ 且24h的平均温度值不超过+35℃ ，周围空气温度下限不低于-5℃。

◆ 大气条件◇ 最高温度为+40℃时空气相对湿度不超过50%，较低温度下可以又较高的相对湿度例如+20℃时达到90%，同时该月的月最低温度为+25℃，对于温度变化偶尔产生的凝露应采取特殊的措施。

◆ 安装条件

◇ 安装在无冲击震动及无雨雪侵袭的地方1.3.5端子接电源侧2.4.6端子接负载侧，与垂直面的倾斜度不超过5°。

◇ 污染等级：III。

◇ 安装类别：III。

◇ 安装场所的外磁场在任何方向不超过地磁场的5倍。

规格与功能特性

规格与功能			产品类型
分类	描述		E	Z
产品图形
显示方式	数码管显示+LED指示灯		●
	液晶显示+LED指示灯			●
界面操作	按键		●	●
功能类型	重合闸功能	上电自动重合闸功能	○	○
		剩余电流保护重合闸功能	●	●
		欠、过压保护重合闸功能	●	●
		重合闸闭锁功能	●	●
	剩余电流功能	剩余电流保护功能	●	●
		剩余电流自动跟踪功能	●	●
		剩余电流实验功能	●	●
		剩余电流报警不脱扣功能	●	●
		突变剩余电流保护功能	○	○
		剩余电流特种波形保护功能	○	○
	电流保护	过载长延时保护功能	●	●
		短路短延时保护功能	●	●
		短路瞬时保护功能	●	●
		过载预报警功能	●	●
	电压功能	欠、过压保护功能	●	●
		缺相保护功能	●	●
		断零保护功能	●	●
		失压脱扣功能	●	●
	通讯功能	RS-485（Modbus RTE)协议	○	○
		电表DL/T 645-1997协议	○	○
		状态输出功能	○	○
		通讯（非隔离型）	○	○
		通讯（隔离型）	○	○
	故障记录	故障记录查询功能	●	●
		故障时间记录功能	○	●
	电流测量显示	电流检测（IA/IB/IC/IN）	●	●
		剩余电流	●	●
	电压测量显示	三相相电压（AN/BN/CN）	●	●
		三相线电压（AC/BC/AB)		○
	供电电源	电流自生电功能	●	●
		电压任意2相供电功能	●	●

说明：●表示由此功能，○表示功能可选
