HYW3系列智能型万能式断路器

联系人：支东杨

联系电话：0577-6271****

企业：浙江华诣电气科技有限公司

企业地址浙江省-温州市

详细地址浙江省温州市乐清市柳市镇上屋工业区上工路2号

厂家信息
产品信息
规格参数
技术文档

浙江华诣电气科技有限公司拥有一支研究与开发工程师队伍。是一家集研发、设计、生产、和销售为一体的企业。产品广泛应用于军工、铁路、电力、船舶、医疗、通信、自控等领域。各系列产品以其出众的高可靠性、高稳定性及高性价比的特点深受各行业客户的喜爱。华诣电气自创立以来，一直贯彻"科技、创新、奉献" 的企业理念，全面发展、追求精进、在新产品开发、产品品质提高、服务质量完善、人力资源投入方面不遗余力、锐意进取。始终将企业自身的利益与社会的需要紧密结合起来，积极实践"为客户创造价值，为员工创造机会，为社会创造效益"的企业宗旨，为社会提供出色的产品和可靠的服务。华诣电气以"技术创新、质量为先”为公司理念，以"诚信为本、用户至上"为原则，不断为客户推出技术产品。“制造业的使命是以客户的需求为导向，为客户提供好的产品；以可靠的品质及快速负责的工作热忱来获取客户的信赖和支持，并为公司创造利润奠定基石；建立开创永继经营的有利条件，建立符合持续提升品质的管理要求”是华诣电气务求的品质承诺。公司产品与当前国家重点发展的轨道交通、电动汽车、智能电网、新能源、物联网等新兴行业大量需求的产品相匹配。产品质量和技术设计符合国际标准、兼容国内外大多数知名品牌，能满足振动、潮湿、高低温等工业级环境下工作条件。在电力控制、通讯器材、仪器仪器、医疗设备、工业控制、汽车电子、安防监控、广电仪器、军工装备等行业得到广泛应用。

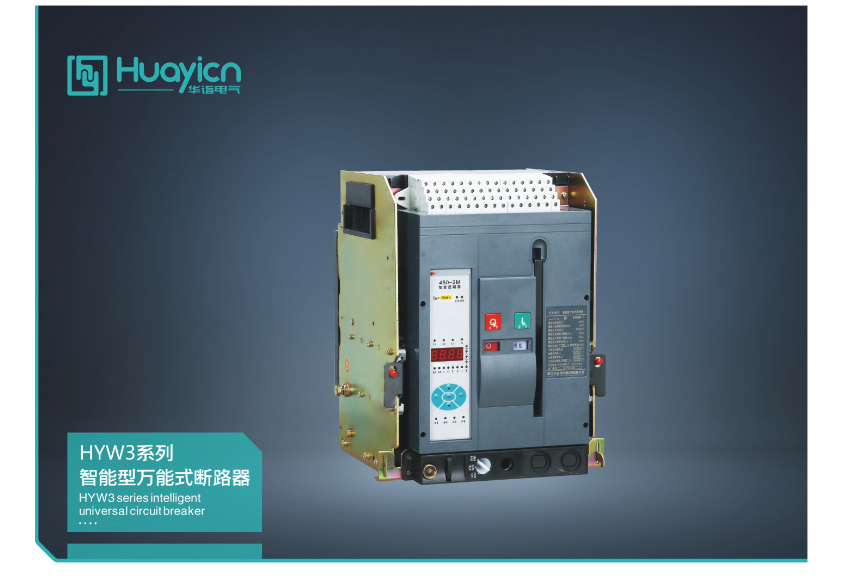

产品图片

HYW3系列智能型万能式断路器

适用范围

HYW3系列智能型万能式断路器适用于额定绝缘电压690V，交流50Hz，额定电流200A~1600A，额定工作电压400V的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、接地故障等危险.断路器具有智能化保护功能,选择性保护精确,能提高供电可靠性,避免不必要的停电。同时带有开放式通讯接口，可进行“四通”以满足控制中心和自动化系统的要求。在正常条件下也可作为线路的不频繁转换之用。

断路器在海拔2000米时脉冲耐压8000V（不同海拔按标准修正，最高不超过12000V），该断路器不带智能控制器及传感器时，可作隔离器用，标示为 .
断路器符合GB14048.2《低压开关设备和控制设备低压断路器》和IEC60947-2《低压开关设备和控制设备断路器》等标准。

型号及含义

正常工作条件及安装条件

◆ 周围空气温度为-5℃~+40℃，且24h的平均值不超过+35℃（特殊订货的除外）；

◆ 安装地点的海拔不超过2000m；

◆ 安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低湿度不超过-25℃，该月的月平均最大相对湿度不超过90%，并考虑因湿度变化发生在产品表面上的凝露；

◆ 污染等级为3级，防护等级为IP30，使用类别为B类；

◆ 断路器主电路及电压脱扣器线圈、电源变压器初级线圈的安装类别为IV，其余辅助电路、控制电路安装类别为III；

◆ 断路器应按说明书安装要求安装，断路器的垂直倾斜度不超过5°。

分类

◆ 按安装方式分：固定式、抽屉式；

◆ 按操作方式分：电动操作、手动操作（检修/维护用);

◆ 按级数分:三级、四级

◆ 脱扣器种类分：智能型过电流控制器、分励脱扣器、欠电压瞬时（或延时）动作脱扣器；

◆ 智能型过电流控制器功能分：H型（通讯型）、M型（普通型）两种类型控制器，其功能如表一所示。

用途

配电或机电保护

备注

型号

H型

M型

功能

三段保护+接地保护

试验功能

自诊断功能

参数设定功能

电流光柱指示

MCR接通分断功能

故障查询和故障记忆功能

四组信号接触点输出(可编程)▲

超越跳闸功能▲

热记忆功能▲

触头磨损及机械寿命指示

事件记录

编程接口

负载监控▲

五中特性曲线▲

故障时标功能▲

电网历史参数记录功能▲

漏电保护●

功能表●

通讯接口：

提供标准

RS485接口，

多协议数据传

输功能(内部

集成

ModBus- RTU协议)

全部为数字式单元：M/H 型采用液晶显示。

按钮整定方式。

注：以上"▲" 标志为增选功能，其余为基本配置功能，以上"●" 标志见如下详细说明：

◆ M、H型如若增选漏电保护功能，则无接地保护功能；

◆ 对于M型，功能表为增选功能，但对于H型而言，功能表为基本配置功能。

壳架等级	额定绝缘电压U(V）	额定工作电流In(A)	额定冲额定击耐受Uimp	电压Ue	额定极限短路分段能力		额定运行短路		额定短时耐受电流		功率损耗分段能力IcuIn(w)
			额定冲额定击耐受Uimp	电压Ue	Icu kA o-co		kA o-co-co		Icw kA(1s)
			(kV)	(V)	400V	690V	400V	690V	400V	690V	固定式	抽屉式
1600	690	200 400 630 800 1000 1250 1600	12	400 490	60	35	50	35	60	35	123.5	331.5
2500	1000	630 800 1000 1250 1600 2000 2500			80	55	80	55	80	55	90 140 170	205 210 310
4000		2500 2900 3200 3600 4000			100	70	100	70	100	70	430 440 450	780 790 800
6300		4000 5000 6300			120	80	120	80	120	80	1225 1250 1625	1287 1313 1706

◆ 飞弧距离为零：表中分断能力进线相同。
