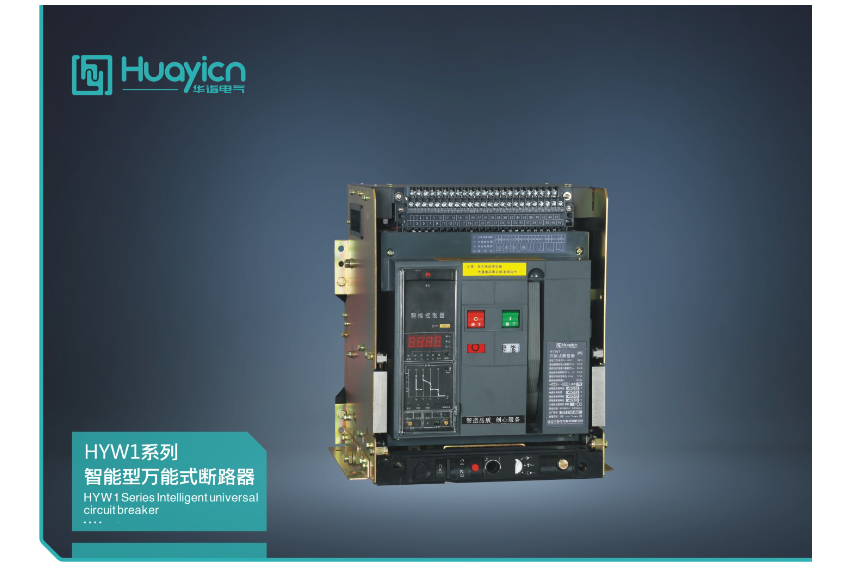

HYW1系列智能型万能式断路器

适用范围：

HYW1系列智能型万能式断路器(以下简称断路器)，适用于交流50Hz，额定电压至660V(690V)及以下，额定电流200A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电同时带有开放式通讯接口，可进行“四遥”，以满足控制中心和自动化系统的要求断路器在海拔2000米时脉冲耐压8000V(不同海拔按标准修正，最高不超过12000V)该断路器不带智能控制器及传感器可作隔离器用，标示为 。
断路器符合GB14048.2《低压开关设备和控制设备低压断路器》和IEC60947-2《低压开关设备和控制设备断路器》等标准。

型号及含义

产品分类

◆ 分类：

◇ 按安装方式分：a.固定式   b.抽屉式；

◇ 按操作方式分：a.电动操作 b.手动操作(检修、维护用）。

◆ 脱扣器种类：

◇ 智能控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

◆ 智能控器性能：

◇ 智能控制器分为:H型(通讯用)、M型(普通智能型)、L型(经济型）；

◇ 具有过载长延时反时限、短延时反时限、定时限、瞬时功能可由用户自行设定组成所需要的保护特性；

◇ 单相接地保护功能；

◇ 显示功能：整定电流显示、动作电流显示、各线电压主显示(电压显示应在订货时提出)；

◇ 报警功能：过载报警；

◇ 自检功能：过热自检、微机自诊断；

◇ 试验功能：试验控制器的动作特性。

正常工作条件和安装条件

◆ 周围空气温度上限值不超过+40℃，下限值不低于-5℃，24h平均值不超过+30℃；

  注:下限值为-10℃或-25℃的工作条件，用户应与本公司申明；

  上限值超过+40℃或下限值低于-10℃或-25℃的工作条件，用户应与本公司协商；

◆ 安装地点的海拔不超过2000m。

◆ 大气条件：

 大气相对湿度在周围空气为+40℃时不超过50%，在较低湿度下可以有较高的相对湿度，湿月的月平均最大相对湿度为90%,同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露超过规定要求应与本公司协商。

◆ 防护等级：IP30

◆ 污染等级：III

◆ 使用类别：B类或A

◆ 安装类别：额定工作电压660V(690V)及以下的断路器以及欠电压脱扣器，电源变压器初级线圈用于安装类IV；辅助电路及控制电路安装类别为III。

◆ 断路器应按本说明书要求安装，断路器的垂直倾斜度不超过5度(矿用断路器的倾斜度不超过15度)。
