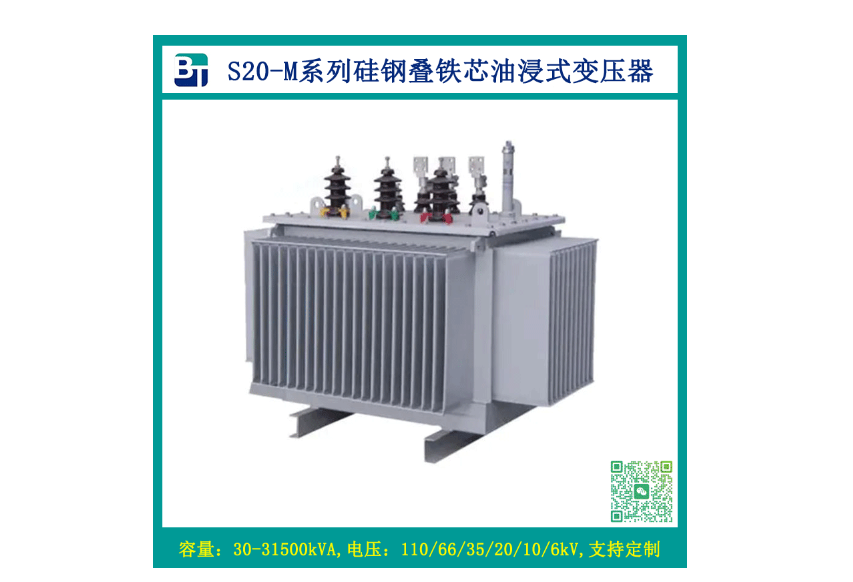

S20系列三相油浸式变压器

一、产品介绍

        S20型三相油浸式变压器是一款符合国家二级能效标准的新型节能配电设备，是在S13型变压器基础上，通过新材料应用、新工艺升级及自主创新优化设计而成，核心聚焦空载损耗、负载损耗及运行噪音的大幅降低，兼具高效节能、稳定可靠、易维护、使用寿命长等优势，完美适配国家节能减排政策导向。该系列产品容量覆盖30kVA至31500kVA，电压等级涵盖6kV、10kV、20kV等，广泛应用于电力系统、工业配电、城市电网升级、农村电网改造及新能源电站等场景，是替代S11、S13等老旧型号的主流优选，既能满足各类用电场景的稳定供电需求，又能有效降低电网损耗，为用户实现长期节能降耗、降本增效的双重价值。

二、型号含义

       S20型三相油浸式变压器型号遵循国家标准JB/T 3837《变压器类产品型号编制方法》，典型型号格式为：S20 - □ / □（可选附加代号），各部分含义清晰明确，便于用户快速选型：

          - S：代表三相油浸式变压器，明确产品相数及冷却介质类型，适用于三相交流电力系统，可满足工业、商业及民生领域大部分电力传输与分配需求；

          - 20：性能水平及能效等级代号，对应GB 20052-2020/2024标准中的二级能效，数字标识体现产品在能耗控制上的升级优化，相较于S13系列能效表现更优；

          - □（第一个）：代表额定容量，单位为kVA，常用规格涵盖30、50、80、100、125、160、200、250、315、400、500、630、800、1000kVA等，可根据实际用电负荷灵活选择；

          - □（第二个）：代表高压侧额定电压，单位为kV，默认常用等级为10kV，同时可提供6kV、6.3kV、11kV、15kV、20kV、35kV等定制规格；

          - 可选附加代号：如“M”代表全密封式结构，具备免维护特性，适配户外恶劣环境；“NX2”为二级能效标识，与“20”代号相呼应，进一步明确能效等级。

          示例：S20-M-630/10 表示三相、二级能效、全密封式结构、额定容量630kVA、高压侧电压10kV的油浸式变压器。

三、产品特点

           1、铁芯采用优质五级硅钢片，表面绝缘漆膜完好，片间无短路、搭接现象，接缝间隙严格符合标准，磁阻小、填充系数高，空载损耗相较于S13系列降低10%以上，相较于S11系列降低40%；线圈采用三相全铜导体，优化绕制工艺，负载损耗较S13系列降低10%-20%，温升限值低至60K，优于S13系列的65K，长期运行可大幅减少电能浪费，契合国家节能减排政策，降低用户用电成本，兼具经济与环保价值。部分型号采用立体卷铁芯设计，三相对称无接缝，空载损耗可进一步降低18%-28%，空载电流下降50%-60%，节能效果更突出。

          2、采用全封闭外壳设计，密封性能优良，可有效抵御户外风吹雨淋、灰尘杂质侵入，适配偏远山区、农村等复杂户外环境，减少外部环境对内部元件的损耗；器身紧固工艺升级，立体卷铁芯型号采用正圆形截面，垫块覆盖率高，四周及中央设置拉螺杆，与上下铁轭绝缘及层压木块成一体，抗短路能力极强，能有效抵御短路时的轴向、辐向机械应力；配备过载、短路、过温等多重保护机制，800kVA及以上型号标配气体继电器，可实时监测运行状态，及时预警故障，保障设备长期稳定运行，降低运维风险。

          3、通过铁芯结构优化、线圈绕制工艺升级及减震设计，运行噪音较S13系列降低3-5dB，立体卷铁芯型号噪音可降低5-10dB，常规型号噪音水平控制在50-55dB以内，运行安静，无明显噪音污染，既能适配工业厂区、配电房等工业场景，也能满足居民区、商业区等对噪音敏感的场景需求，提升使用体验。

          4、全密封结构设计减少了日常维护工作量，无需频繁检查、添加绝缘油，维护成本低；铁芯、线圈等核心部件选用优质材料，经过严格的质量检测，绝缘性能优良，老化速度慢，正常使用年限长；储油柜（密封式除外）配备油位计、吸湿器等装置，便于观察油位、防止油液老化，进一步延长设备使用寿命，降低用户后期投入。

          5、支持按需定制，可根据用户实际需求调整额定容量、电压等级、分接范围（默认±2×2.5%或±5%）、联结组标号（常用Dyn11、Yyn0、Yzn11），同时可定制特殊防护设计，满足不同场景的个性化供电需求，适配工矿企业、新能源电站、农村电网改造等各类复杂用电场景。

四、执行标准

       S20型三相油浸式变压器严格遵循国家及行业相关标准设计、生产、检测，确保产品质量、性能及安全符合规范，核心执行标准如下：

           - GB 20052-2024《电力变压器能效限定值及能效等级》

           - GB/T 1094.1《电力变压器 第1部分 总则》

           - GB/T 1094.2《电力变压器 第2部分 温升》

           - GB/T 1094.3《电力变压器 第3部分 绝缘水平、绝缘试验和外绝缘空气间隙》

           - GB/T 1094.5《电力变压器 第5部分 承受短路的能力》

           - GB/T 6451-2015《油浸式电力变压器技术参数和要求》

           - JB/T 10088《6kV~500kV级电力变压器声级》

           - JB/T 3837《变压器类产品型号编制方法》

           - Q/JBJT 002—2021《S20系列三相油浸式电力变压器技术参数和要求》

         产品通过国家能效二级认证，符合环保与节能政策要求，部分地区强制推广使用，确保设备合规性与可靠性。
