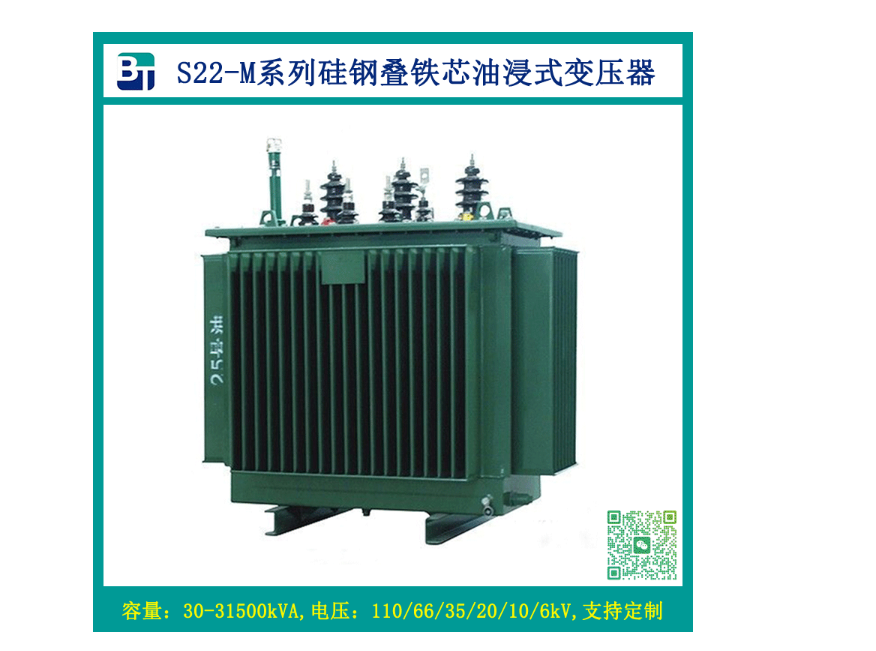

S22系列三相油浸式变压器
产品描述
一、产品介绍
S22 型三相油浸式变压器是国家一级能效新一代节能型配电设备，严格遵循 GB 20052-2020/2024 能效标准设计，采用优质硅钢片、全铜绕组与全密封波纹油箱结构，通过优化磁路与散热系统，实现超低损耗、超低噪音、高可靠性。产品广泛适用于 10kV/35kV 配电网、工业园区、商业建筑、住宅小区、基础设施等场景，是电网升级与节能改造的优选设备。
二、型号含义
以S22-M-XXX/10-NX1为例：
S：三相变压器
22：设计序号，代表新一代高性能、一级能效
M：全密封结构
XXX：额定容量（kVA）
10：高压侧额定电压（kV）
NX1：能效等级 1 级
三、产品特点
1、一级能效，节能显著：空载 / 负载损耗远优于国标，较传统型号损耗降低约 20%–30%，长期运行大幅节省电费。
2、低噪运行，环境友好：铁芯多级接缝 + 紧固结构，噪声较国标降低约 20%，适合居民区、学校、医院等静音场景。
3、全密封免维护：波纹油箱自动补偿油体积变化，杜绝受潮氧化，延长绝缘寿命，减少维护成本。
4、抗短路能力强：高低压绕组优化结构 + 高强度绝缘，安匝平衡、漏磁小，耐受突发短路冲击。
5、散热优异，环境适应性强：油浸自冷（ONAN），适应 - 25℃～+40℃环境，可用于户外、高原、高湿等复杂工况。
6、安全配置齐全：标配压力释放阀、油位计、温控装置，运行稳定、防护到位。
四、执行标准
GB 20052-2020 / 2024《电力变压器能效限定值及能效等级》
GB/T 1094.1~.11《电力变压器》系列
GB/T 6451-2023《三相油浸式配电变压器技术参数和要求》
JB/T 10088《电力变压器噪声水平》
