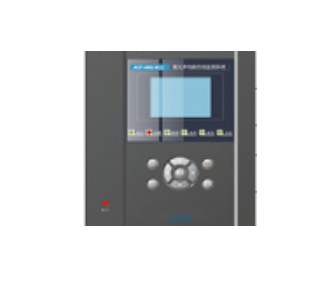

ACT-ARC系列弧光保护装置

ACT-ARC-S1000弧光多功能在线监测系统是我司在长期电力自动化产品设计研发的基础上，引进国外先进技术理念的同时结合国内用户的实际使用习惯而研制的新一代智能型弧光保护产品。本系统由母线弧光保护主控单元、弧光探测单元以及可选配的光纤测温模块和微光监测模块组成。弧光传感器单元包括激光探头、专用光纤、光电转换器等。
ACT-ARC-M系列主控单元，可接入若干个由弧光传感器传来的电弧光信号以及电流信号。弧光传感器可放置在开关设备的任何位置，通常安装在开关柜各间隔室中，也可沿母线放置。电弧光保护主要动作依据为故障产生的两个不同因素：弧光及电流增量。
检测到弧光报警后，只有电流值也超过设定的电流最大值后，才会进行跳闸（动作后瞬时跳开主变进线断路器，主变中/低压侧电流作为辅助判别元件，以防止误动）。电流判别元件采用三相电流检测方式，整定值应按躲过该主变实际最大负荷电流整定，推荐设置为1.1-1.3In。

产品优点

可靠性高
采用过流和弧光双判据，可靠性高；
孤光检测单元具备自检功能。

抗干扰能力强
弧光传感器检测的是不可见的紫外光，避免了可见光的干扰，因为弧光成分中70%以上是紫外光；
传感器和主控单元之间采用特殊光纤链接，光电转换在主控单元内完成，避免了传统电缆可能遭受的电磁及污秽干扰。

动作迅速可靠
弧光动作时间小于7ms；
弧光故障总切除时间小于75ms。

故障点定位功能
根据弧光传感器的实际安装位置可以实现分区保护功能，当某处弧光故障时主控单元的液晶面板上就会显示故障发生的位置。

断路器失灵保护
在主断路器拒动时发出跳闸指令跳上一级断路器，提高保护系统的安全性。

配置灵活、适应性强
采用速度快、精度高的工业级DSP芯片；
弧光和过流2个判据可选择性配置；
可选配2路485或1路以太网+1路485通讯，支持ModBus等常用通讯规约；
