山东英搏尔电气有限公司是珠海英搏尔电气股份有限公司在山东菏泽设立的全资子公司。英搏尔成立于2005年,是一家专注新能源车辆动力系统研发、生产的领军企业,并于2017年在深交所创业板上市,股票代码:300681。 英搏尔深耕新能源领域动力系统二十年,是国内少数同时具备新能源领域电驱系统和电源系统多合一全技术要素的研发能力和系统集成能力的Tier1供应商,是新能源动力域核心产品平台化供应商。创新的“集成芯”技术方案具有高效能、轻量化、高性价比等显著优势。公司主营产品为新能源汽车动力总成、电源总成以及驱动电机、电机控制器、车载充电机、DC-DC转换器及eVTOL电推进系统等新能源动力域核心产品。 山东英搏尔电气有限公司成立于2021年5月,占地面积80000平方米,总建筑面积6.5万平方米。专业技术涵盖微型车、叉车、高空作业平台、高尔夫球车和电摩等车型,已成为杭叉、星邦、徐工、比亚迪和玛西尔等众多知名车辆制造企业的供应商。还与曼尼通、林德、博世等国际化知名公司配套,搭建海外营销体系,大力布局国际业务。 山东英搏尔致力于打造集智能制造、智能物流、科技研发于一体的新能源车辆核心零部件产业园区,实现新能源车辆动力总成平台化生产,助力新能源产业快速发展。

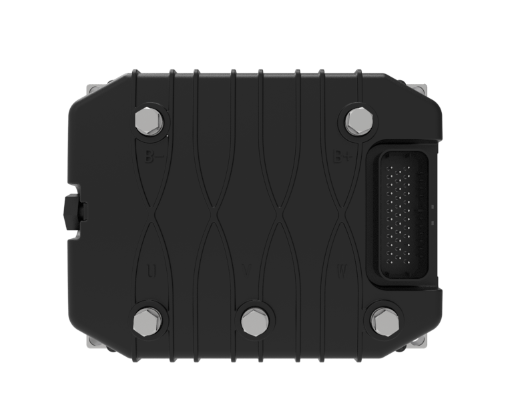

产品图片

MC134NH系列电机控制器





MC134NH系列控制器可以进行精确的转速或转矩控制,主要适用于高尔夫球车、仓储车、高空作业车、叉车等车型主驱动系统,也可用于液压泵的驱动等。控制器包含有丰富的外设接口,支持CAN通讯调试,用户可进行定制化开发,满足不同需求,同时可通过手机APP连接蓝牙模块,监控控制器运行状态以及参数调试。控制器按照EN13849标准设计,符合EN1175中功能安全要求,关键功能安全等级达到PLc/PLd,可提供SGS认证的功能安全证书和CE认证证书。

产品详情

产品技术规格

产品规格MC134NH
控制器启动电压(DC/V)16.8V/30V
输入电压范围(DC/V)16V-75V/26V-125V
最大输出电流(AC/A)150A/250A
S2-60输出电流(AC/A)70A/100A
额定输出电流(AC/A)50A/90A
匹配电机类型永磁同步/交流异步编码器类型旋变编码器
工作环境温度范围-20℃--- 55℃存储环境温度范围-40℃---85℃
防护等级IP67最高效率≥98%
冷却方式自冷通讯方式CAN通讯
外形尺寸见附图CAN终端电阻120Ω(可选配)
内部预充内置继电器选配
电机控制模式转速/转矩振动标准GB/T 18488.1-2015
绝缘性能输入输出对机壳DC 1000V漏电流<5mA,绝缘电阻20MΩ
散热要求建议安装在铝底板上且通风条件好的位置,提高控制器输出能力

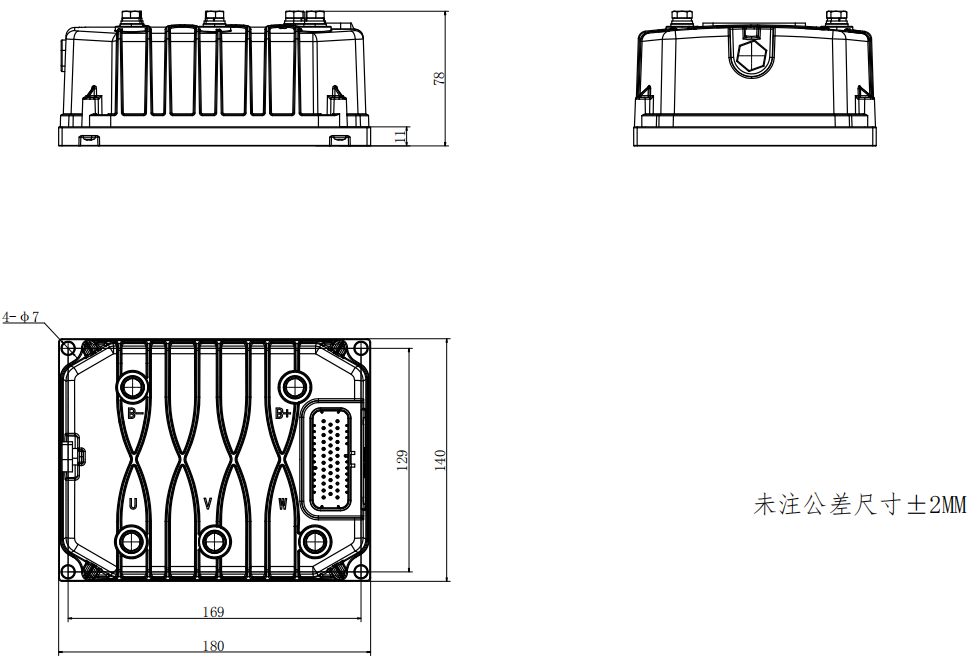

安装尺寸示意图(单位:mm)
