HN-2K01B3B无线PT二次压降测试仪

1：用于在线测试三相三线以及三相四线的PT二次回路压降、在线测试PT二次回路负荷（同时测量压降和负荷，减小分别测量带来的误差）、在线测试电流互感器二次负荷。

2：解决了二次压降现场测试时费时费力、作业危险的电缆铺设工作。极大的方便了电能计量的现场测试工作，使得测试工作更加安全可靠。

3：电量参数在线测试：电压、电流、相位、频率、有功、无功功率以及功率因数；各相电压、电流。

4：PT二次压降无线测试：PT侧电压、仪表侧电压、比差、角差、压降、合成误差。

5：PT二次负荷在线测试二次电压、电流、导纳、实际运行负荷、功率因数。

6：CT二次负荷在线测试：二次电压、电流、阻抗、实际运行负荷、功率因数。

产品详情

特点

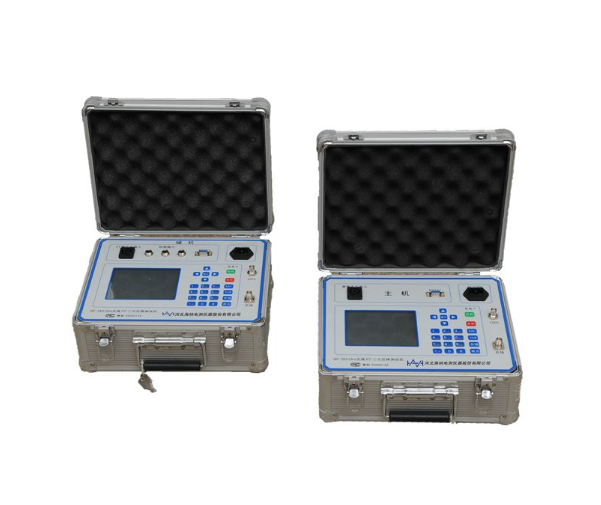

1：PT二次压降无线测试系统由一台主机和一台辅机组成，无线传输距离可达1千米。或可经光纤传输，传输距离为200米

2：大屏幕高亮度图形LCD显示，可同时显示三相电压、电流、功率，功率因数频率或同时显示相量图、相位夹角

3： 可存储PT二次压降无线测试结果、PT二次负荷测试结果、CT二次负荷测试结果各100组数据

4：有内部实时时钟，可记录校验时间

5：在测量现场可由内部锂电池供电，内置工作电源，无需消耗电网电能，保证二次压降、二次负荷测量的独立准确

6：电池工作时间大于5小时，充电时间小于5小时，电池充放电次数大于500次

7：完善的测试仪设置和读取软件

8：基于WINDOWS 2000及以上版本的设置和读取软件，与PT二次压降测试仪通讯实现检测计划的下达、数据上传、数据管理，形成完整的现场校验管理系统

应用

1：用于测量电压、电流互感器二次负荷的现场测试

2：适用于电网公司计量测试中心，供电公司用电管理和计量部门,国家各级计量测试机构，也适用于大型工矿企业

技术参数

1、使用条件

1.1、使用环境

温    度：0°C ~40°C

相对湿度：<85%

海拔高度：<2500m

1.2、使用电源

电压：85-265VAC  或锂电池供电

频率：50HZ ±0.5HZ

波形失真度：≤ 5 %

2、技术指标

2.1、电量参数测量范围及基本误差

电压：  0.3 ～ 400V  0.05%

电流 ： 0.1 ～ 6A（电流钳输入）0.2%

相位差 ： 0 ～ 360°  0.1°

频率  ：45 ～ 55HZ  0.01HZ

2.2、PT二次压降无线测量范围及基本误差

比差：0.000 ～ ±10.00%

角差：0 ～ ±600.0＇

分 辨 率

比差：0.001%

角差：0.01’

电压：40V ～ 150V

2.3、PT二次负荷测量

2.3.1、测量范围及测量准确度

导纳：0.1 ～ 70.0mS   优于±2%读数±0.02mS

运行负荷：1 ～ 1000VA  优于±2%读数±0.2VA

2.3.2、CT二次负荷测量，测量范围及测量准确度

阻抗：0.10 ～ 10.00Ω  优于±2%读数±0.01Ω

运行负荷：1 ～ 1000VA  优于±2%读数±0.2VA

2.4外形尺寸：（长×宽×高）330 mm×280 mm×175 mm

2.5重量：6 kg
