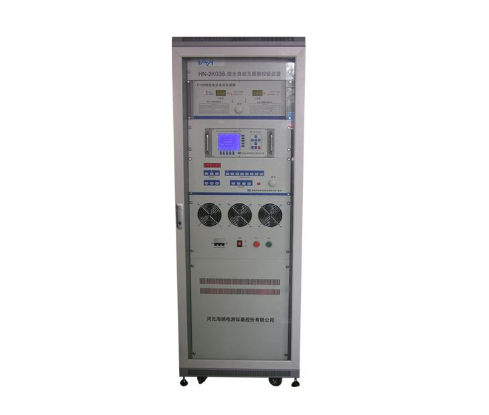

HN-2K03B2全自动互感器校验装置
1：校验装置的测试电源输出功率大、失真度小、效率高，为电流、电压互感器试验提供稳定的、低失真度的可靠测试电源；
2：具有测量电压互感器、电流互感器误差（比差、角差）及阻抗（Ω）、导纳（mS）四项基本功能，可以一次性检定1-12只电流互感器；
3： 具有输出电压调节功能，既可以手动调压，也可以自动调压；
4：极性反自动保护功能：当校验仪测量到极性接反时，调压器将自动归零，并有声音提示及状态显示；
5：可通过串型通讯接口与微机通讯，接受微机控制指令，实现全自动测量，并进行数据的储存、查询、打印等数据管理工作，自动进行误差化整，并能够显示被试互感器误差曲线，统计送检计划等工作。
产品详情
特点：
1：互感器的试验的测试电源由专门的变频电源提供；
2：具备定点输出和可调节输出
3：输出稳定、失真度低，且选点方便快捷；
4：调整细度＜0.02%，解决了CT测量中1.0%点不好调整的问题；
5：可实现三相PT的测量，可作2倍频、3倍频电压试验
6：无需PC机就可自动完成对JJG313-2010 / JJG314-2010 所规定的全部测量点的误差测量
7：可根据测量数据大小自动切换量程，并根据规程要求的测量点，按不同精度要求，自动（或手动）进行满载和轻载测量
8：全程控电子负载箱，电压、电流自动切换，无需人工计算和手工换档，提高了测量速度，避免选错档位；
9：全程控电子负载箱，电压、电流自动切换，无需人工计算和手工换档，提高了测量速度，避免选错档位
10：整套装置均采用国际标准19英寸高级玻璃门柜，工艺讲究、外形美观，布局合理，配有滚轮，安装和移动方便、快捷
应用：
● 适用于电网公司计量测试中心，供电公司用电管理和计量部门,国家各级计量测试机构，
也适用于大型工矿企业
技术参数：
1、环境温度：0℃ ~ 40℃
2、相对湿度：<85%
3、海拔高度：<2500m
4、工作电源：电压3×220VAC±10% 频率50HZ ±0.5HZ 失真度<5%
5、电压输出范围：0－120V、0－240V
6、电流试验端子输出范围：Vmax ：240V Imax ：27A
7、最大输出功率：6KVA
8、输出方式：单相（A、B、C)、三相四线(Δ型、Y型）
9、输出电压：A：300V B、C：0~120V
10、输出功率：3×1KVA
11、基频：45 HZ~65HZ 变频范围：基频×2、基频×3
12、输出调节细度：优于0.02%
14、输出稳定度：≤1%
15、输出波形失真度：≤3%
16、自动稳定点：电压 20，50，80，100，120（%）
电流 1，5，20，100,120（%）
17、精度等级：1.0级（ 2.0级）
18、同相分量：0.0001 ~ 10.00（%） 0.0001
19、正交分量：0.001 ~ 500（＇） 0.001
20、阻 抗：0.0001 ~ 10（Ω） 0.0001
21、导 纳：0.0001 ~ 10（mS） 0.0001
22、基本误差
同相分量：△X= ±(X 2%+Y 2% ± 2个字)
正交分量：△Y= ±(X 2%+Y 2% ± 2个字)
“X、Y”为仪器的显示值，“2个字”为仪器的量化误差
百分表：1级
23、工作负荷： 电 流 < 0.12W COSΦ=1
电 压 < 0.25 VA（100V ）
24、工作范围： 电流 1%-120% In（In=1A、5A）
电压 20%-120% （Un =100V，100/V、100/3V）
25、外形尺寸： 600mm （宽）×1600mm（高）×550mm（深）
