HN-2K03B3三相组合式互感器同步检定装置

1、检定装置为三相电压电流互感器检测系统，可实现对组合互感器的检定，可手动或自动的调节输出电压；

2、三相电压电流标准源可由台体控制，实现自动调节输出电压，从而实现全测量点自动校验；

3、本装置准确级为0.05级。配置单相互感器校验仪、三相0.05级电压互感器和0.05S级标准电流互感器、用于检验0.2级及以下的高压三相组合互感器；

4、 装置具有整定调整功能，可适用于任何型号、规格的互感器测试；

5、台体具备电流、电压即时监测功能；

6、装置配备上位机管理软件，微机操作管理，方便直观，并能实现从检验到打印报告及检验证书的无纸化操作。

产品详情

特点：

1、输出电压范围：同时升起三相被检电压互感器额定一次电压的20%～120%，连续可调；

2、输出电流范围：同时升起三相被检电流互感器额定一次电流的1%～120%，连续可调；

3、互感器校验仪由一台整体仪器组成，A、B、C三相校验回路同时在一个显示界面上给出误差及其其它特性指标；

4、 自动判断极性错误，变比错误，自动切换量程；

5、完全满足JJG313-2010和JJG314-2010要求，自动采样；

6、输出调节细度＜0.5‰ ，解决了CT测量中1.0%点不好调整的问题。

7、在额定输出功率下，台体输出电压电流波形失真度：≤1%，输出稳定、失真度低，选点方便快捷。

应用：

● 电磁感应式式三相组合互感器校验和检定。

● 适用于电网公司计量测试中心，供电公司用电管理和计量部门,国家各级计量测试机构，也适用于大型工矿企业

 技术参数

1、环境温度：0℃ ~ 40℃

2、相对湿度：<85%

3、海拔高度：<2500m

4、工作电源：3*220V±10%

5、频率范围：50HZ±0.5HZ

6、波形畸变系数：<5％

7、输出电压范围：20%～120%连续可调(同时升起三相被检电压互感器额定一次电压)

8、输出电流范围：1%～120% 连续可调(同时升起三相被检电流互感器额定一次电流)

9、输出频率范围：45~65Hz相位连续可调

10、输出功率

电压：3×1KVA@0~240V（Y三相四线型）

电流：3×2KVA@0~240V（三相六线)

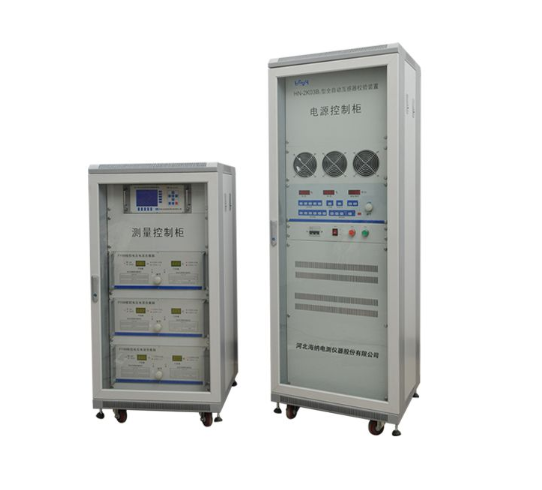

11、外形尺寸：（长×高×厚）

电源柜：600 mm×1600 mm×550 mm

测量柜：600 mm×1400 mm×550 mm

12、重量

电源柜：< 230 kg

测量柜：<110 kg
