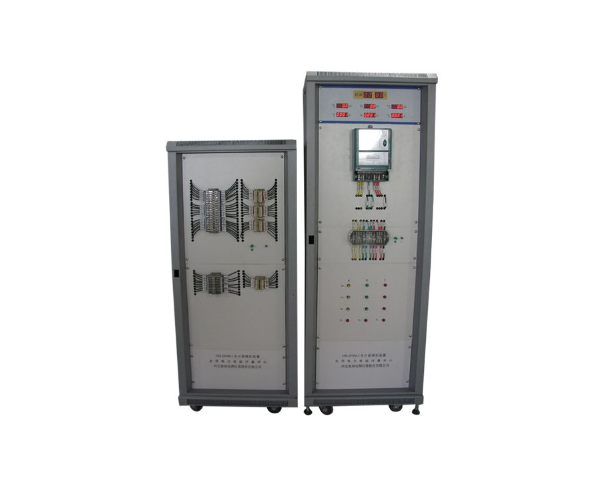

HN-DHM-I全计量模拟装置

1、由主机与计算机两大部分组成，用于电能表错误接线程控模拟及纠正错误接线练习；

2、可对PT二次压降及互感器负荷进行模拟测试练习；

3、支持单相、三相三线和三相四线接线方式；

4、支持机械表、电子表、有功及无功表；

5、既可从备用题库中按不同等级选择考试试题，又可自由设置考试试题并存入题库；

6、具有考生档案管理和成绩查询系统功能；

产品详情

特点

1、能够实时监控、显示装置的通讯状态；

2、电压档位可设置57.7V、100V、220V且连续可调；电流档位可设置5A且连续可调；

3、可实时查看各个操作面的实测向量图；

4、能够记录、保存选手改线前、改线后的接线方式、向量图；

5、能够自动计算现场测量功率公式、更正系数等；

6、具有各操作面板功能指示灯的显示、监控功能；

7、电脑评分机制：根据选手答题情况，进行电脑评分；

8、基于WINDOWS 2000及以上版本的操作软件功能强大、条理清晰、界面整洁美观。

应用

● 适用于电力院校教学

● 适用于电力行业员工技能培训

技术参数

1、使用条件及要求

环境温度：0℃ ~ 40℃

相对湿度：<85%

海拔高度：<2500m

2、电源电压：AC220V±10%

3、频率范围：50HZ±0.5HZ

4、波形畸变系数：<5％

5、三相电压、电流源输出

电压：3×100V、220V 、100/√3V 调节细度0.01％

电流：3×5A 调节细度0.01％

频率：45HZ～65HZ 调节细度：0.01HZ

相位： 0～360° 调节细度0.1°

6、三相虚拟负载箱

CT容量：40VA  准确度：2％

PT容量：40VA 电流档位：5A

功率因数：0.1C～1-0.1L

调节范围：1VA-40VA

调节细度：0.01VA

电压档位：100V、220V、100/V

7、外形尺寸（mm）：(长×宽×高)

控制柜：600mm×1600 mm×550 mm 重量：< 180 kg

接线柜：600mm×1400mm×500mm   重量：<90 kg
