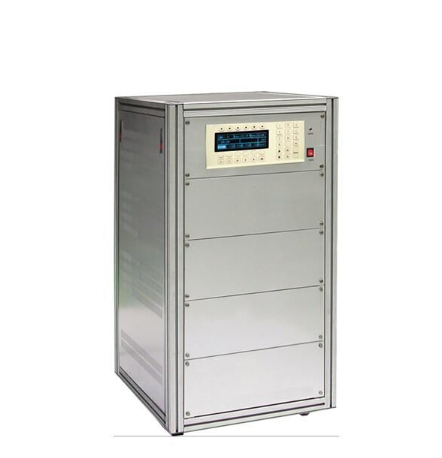

YCS-103三相稳定功率源

YCS-103是三相电压电流程控稳定功率源，用于电能表测试系统或其他自动测试系统。

特点:

● 高精度、高稳定性

● 优良的性价比

● 电压、电流、相位、功率因数、频率等可随意设置和带负载调节

● RS232接口，能与PC连接使用

● 可通过键盘实现人工操作

● 电压短路、电流开路故障自动报警保护

产品详情

 技术参数

供电电源：   3×220V±15%              工作温度范围：-10℃ ... +40℃

输出电压

    范围：30V … 480V

    输出功率容量：3×400VA（最大3×1000VA））

    分辨率：0.01%

    输出稳定度：≤0.02％/120s

    失真度：<0.3%

    电压的电流峰值：0.7A

    谐波输出：0 … 100% (2-21次)

    通频带宽：30Hz … 2kHz (-3dB)

输出电流

    范围：1mA … 120A (按客户要求最大可达230A)

    输出功率容量：3×800VA（最大3×2000VA））

    分辨率：0.01%

    输出稳定度：≤0.02％/120s

    失真度：<0.3%

    电流的电压峰值：8V

    谐波输出：0 … 100% (2-21次)

    通频带宽：30Hz … 2kHz (-3dB)

频率输出

    范围：45Hz…65Hz                  分辨率：0.001Hz

相位输出

    范围：0° … 360°                      分辨率：0.01°

功率输出稳定度：0.02%/120s

尺寸：600mm×1150mm×650mm

       多绕组隔离互感器（MSVT）是通过产生1:1的隔离电压用来在电流回路与电压回路不脱钩的条件下测试单相表

技术参数：

    一次电压：200V … 300V

    二次电压：200V … 300V

    二次伏安数：10VA

    隔离二次对二次：500V/50Hz/60s

    一次对二次的精度：±0.25%

    二次间的精度：≤±0.02%

    二次间的相角精度：≤±1＇

    二次输出的绕组数：1 … 100

    二次输出绕组数＝被测表数＋标准表＋备用绕组数

    三相隔离电流互感器（ICT）

    三相隔离电流互感器（ICT）是用在三相电能表校验装置上，能实现并线条件下三相电能表的测试功能。

    技术参数：

    初级电流：100mA … 120A

    次级电流：100mA … 120A

    输出功率：60VA（最大）

    精度：0.05%
