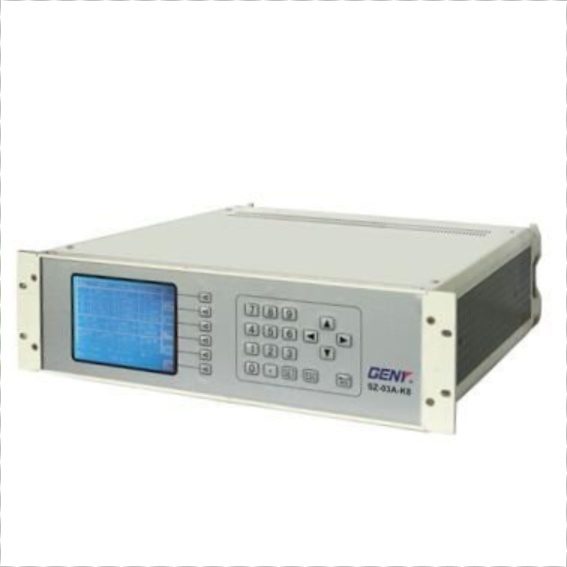

SZ-03A-K8三相多功能标准电能表

SZ-03A-K8标准表是一款精度达到0.02的三相标准表。用于三相电能表校验装置作电能功率标准。适用于所有模式的三相电能表校验系统。

特点：

   ●高精度和高稳定性

   ●同时测量单/三相回路中的多个参数

   ●直接测量无功功率，相角测量非常精确

   ●三档电能常数，校验简单、结果准确

   ●具有低频脉冲输入测量误差的功能

   ●向量图显示功能

   ●电流\电压的波形显示

   ●谐波分析和显示功能

   ●内置RS232和RS485接口，实现与PC的联机通信

产品详情

技术参数：

供电电源

    电压：AC220V±10%                                    频率：50Hz± 2 Hz                             最大功率消耗：45VA

使用环境

    环境温度：10℃ ... 30℃                               相对湿度：45% ... 75%                    外界磁性强度：≤0.025mT

电流检测

    范围：10mA ... 120A                                     误差：±0.02%(50mA ... 120A) (相对于测量值)                 ±0.05%(10mA ... 50mA) (相对于量程)

    电流显示

    范围：1.000mA ... 120.000A (1A、10A、100A)              误差：±0.02%(相对于测量值)

电压检测

    范围：50V ... 480V                                       误差：±0.02%(50V ... 480V) (相对于测量值)                        ±0.05%(5V... 50V (相对于量程)

    电压显示

    范围：50.000(V) ... 480.000(V)                  误差：±0.02%(相对于测量值)

功率测量

    误差：有功功率：±0.02 %  (相对于测量值) 50 V ... 480 V、0.05 A ... 120 A

    无功功率：±0.05 %  (相对于测量值) 50 V ... 480 V、0.05 A ... 120A

    视在功率：±0.05 %  (相对于测量值) 50 V ... 480 V、0.05 A ... 120A

功率因数测量

    显示范围：-1.0 ... 0 … +1.0                         误差：0.05%

相位测量

    范围：  0 ... 360°                                           准确度：0.1°

频率测量

    范围：45 ... 65Hz                                          准确度：0.01%RD

电能常数：                          CH=109 imp/kWh ( 1A、0.1A 档)
                                              CH=108 imp/kWh( 10A 档)
                                              CH=107 imp/kWh( 100A 档)

测量模式：                    4线有功/无功/人为无功

                                        3线有功/无功/人为无功

                                        2线有功/无功

电能脉冲输入

    频率：100Hz                   电压：5V … 24V

电能脉冲输出：

    TTL 电平，负载>2kΩ                         高频脉冲输出fH:   500kHz（最高）                        低频脉冲输出fL:   10Hz（最高）

外形尺寸：131mm×432mm×470mm

净重：16kg
