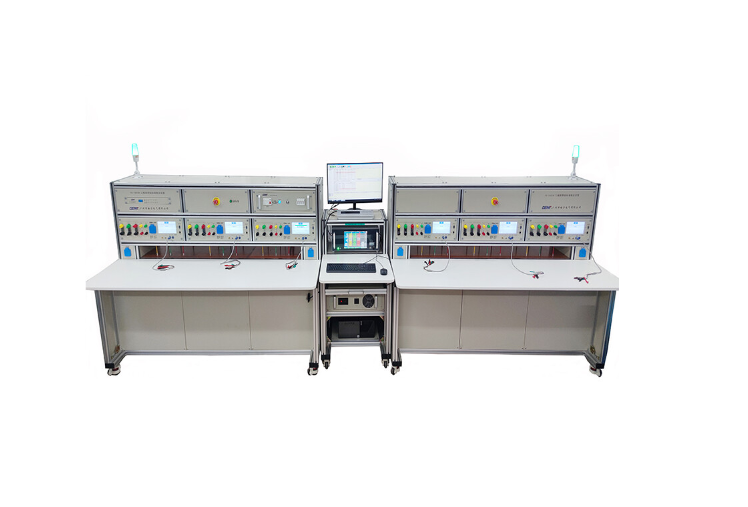

YC-1893R IR46标准高等级检定装置
YC-1893R系列三相电能标准检定装置产品是本公司研制的具有国际同类装置先进水平的高等级三相标准装置，整体准确度等级达0.01级，是专为国家级及各省市级计量院、电科院、电能计量产品生产厂等单位度身定做的高等级标准电能装置，主要用于建立主标准或用于检定标准表的工作标准
产品详情
常规功能 | 特殊功能 | 技术参数 | |
测量方式：有功功率、无功功率、有功电能、无功电能、启动、潜动测试 测量基本误差、平均误差、标准偏差、24h变差 电压影响、频率影响、谐波影响（1-64次）、相序影响试验 可同时测量电流电压相同而不同常数、等级的标准电能表，能自动判别标准表常数 具有电流开路和电压短路保护功能 自动和手动两种操作模式 由计算机软件自动实现误差数据的处理和整理，数据储存和在线输出 优良的数据管理和统计功能，根据使用者需要打印各种格式的报告，支持条码输入 采用线性功率放大电路，电源经过特殊处理，装置频率范围内无拍频现象 全面支持IR46标准试验及JJG597最新规程试验需求 美观大方实用的外观结构。
| 正反向有功、正反向无功误差测试 SW-5D精密时基源可测量电能表日计时误差 通讯测试、卫星及电脑校时 校核常数（脉冲计数、时间、起止电量三种方式） 时段投切、需量周期、需量示值误差测试 影响量试验 电压不平衡、高次谐波 干扰试验 电压暂降、短时中断 | 装置准确度等级：0.01级 可选配标准表：COM3003、RX-31、K8e等 同时检定标准表数量：3块、6块（可按客户要求最大12表位） 输出电压 输出电压范围(相－零)：3×30V ～ 480V 输出电压功率：3×200VA 电压分辨率：0.001% 电压稳定度：0.005%/120s 负载变化率：0.01%(整个线形负载范围) 电压失真度：≤ 0.05 % 输出电流 输出电流范围： 3×1mA ～120A（按客户要求最大可达230A电流） 输出电流功率：3×300VA 电流分辨率：0.001% 电流稳定度：0.005%/120s 负载变化率：0.01% 电流失真度：≤0.05 % 输出相位 相位调节范围：0°～360° 相位分辨率：0.01° 输出频率 频率调节范围：45Hz ～ 65Hz 频率分辨率：0.001Hz 功率稳定度 0.020~120A：0.005%/120s 0.005~0.020A：0.01%/120s 0.003~0.005A：0.02%/120s 谐波输出 谐波次数:1～64次 含量: ≤40%(任意多次谐波叠加，累积含量：≤40%) 误差显示 方式：LED显示 数量：每表位一个显示窗口 使用环境 供电电源： 3P4W 3×380V±10%, 50Hz±2Hz 使用环境：环境温度：20℃±5℃ 环境湿度：50%R.H±15%R.H | |
装置标准表选择 | |||
生产厂 | 型号 | 精度等级 | 原产地 |
ZERA | COM3003 | 0.01% | 德国 |
RADIAN | RX-31 | 0.01% | 美国 |
格宁电气 | SZ03A-K8e | 0.02% | 中国 |
产品详情
常规功能 | 特殊功能 | 技术参数 | |
测量方式：有功功率、无功功率、有功电能、无功电能、启动、潜动测试 测量基本误差、平均误差、标准偏差、24h变差 电压影响、频率影响、谐波影响（1-64次）、相序影响试验 可同时测量电流电压相同而不同常数、等级的标准电能表，能自动判别标准表常数 具有电流开路和电压短路保护功能 自动和手动两种操作模式 由计算机软件自动实现误差数据的处理和整理，数据储存和在线输出 优良的数据管理和统计功能，根据使用者需要打印各种格式的报告，支持条码输入 采用线性功率放大电路，电源经过特殊处理，装置频率范围内无拍频现象 全面支持IR46标准试验及JJG597最新规程试验需求 美观大方实用的外观结构。
| 正反向有功、正反向无功误差测试 SW-5D精密时基源可测量电能表日计时误差 通讯测试、卫星及电脑校时 校核常数（脉冲计数、时间、起止电量三种方式） 时段投切、需量周期、需量示值误差测试 影响量试验 电压不平衡、高次谐波 干扰试验 电压暂降、短时中断 | 装置准确度等级：0.01级 可选配标准表：COM3003、RX-31、K8e等 同时检定标准表数量：3块、6块（可按客户要求最大12表位） 输出电压 输出电压范围(相－零)：3×30V ～ 480V 输出电压功率：3×200VA 电压分辨率：0.001% 电压稳定度：0.005%/120s 负载变化率：0.01%(整个线形负载范围) 电压失真度：≤ 0.05 % 输出电流 输出电流范围： 3×1mA ～120A（按客户要求最大可达230A电流） 输出电流功率：3×300VA 电流分辨率：0.001% 电流稳定度：0.005%/120s 负载变化率：0.01% 电流失真度：≤0.05 % 输出相位 相位调节范围：0°～360° 相位分辨率：0.01° 输出频率 频率调节范围：45Hz ～ 65Hz 频率分辨率：0.001Hz 功率稳定度 0.020~120A：0.005%/120s 0.005~0.020A：0.01%/120s 0.003~0.005A：0.02%/120s 谐波输出 谐波次数:1～64次 含量: ≤40%(任意多次谐波叠加，累积含量：≤40%) 误差显示 方式：LED显示 数量：每表位一个显示窗口 使用环境 供电电源： 3P4W 3×380V±10%, 50Hz±2Hz 使用环境：环境温度：20℃±5℃ 环境湿度：50%R.H±15%R.H | |
装置标准表选择 | |||
生产厂 | 型号 | 精度等级 | 原产地 |
ZERA | COM3003 | 0.01% | 德国 |
RADIAN | RX-31 | 0.01% | 美国 |
格宁电气 | SZ03A-K8e | 0.02% | 中国 |
