YC-1891G-0.05级 单相电能表检定装置

联系人：蔡春秀
联系电话：020-8703****
企业地址广东省-广州市
详细地址广州市天河区广汕二路602号之一首层自编107房
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
广州市格宁电气有限公司于2002年5月10日成立，注册资本为3500万元。公司注册商标“GENY”,是国家级高新技术企业，广州市重合同守信用企业、纳税信用等级A级纳税人企业。 公司以“创新、平等、共进”为企业精神，奉行创一流企业服务社会的企业宗旨，致力于发展优势行业，为用户提供优质产品和服务。公司成立后一直专注从事电力测量产品的研发、制造与销售服务，对电力测试领域的客户需求有深入的理解并积累了丰富的经验。公司拥有电力测量、微电子、自动化控制、计算机软件及结构工艺等方面的具有高、中级职称以上技术人员20多人，拥有实验设备价值500多万元，较完善的科研手段与中试基地保证了技术创新及产品改进的顺利实施。公司完整高效的生产组织与质量检测、质量控制、物流供应、售后服务体系，保证了产品与服务的质量。经过多年的不断努力，公司在行业内逐步创建了品牌优势，已成为电能计量测试系列产品全国最主要的技术研究与产品生产服务企业。

产品图片

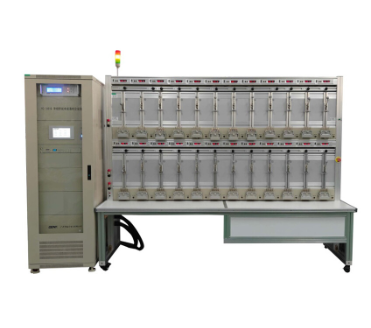

YC-1891G-0.05级 单相电能表检定装置



产品详情

常规功能：

特殊功能：

主要技术指标：

起动、潜动性能测试

正反向有功、无功功率和电能误差测试

计度器示值误差测试

计度器组合误差测试

校核常数

RS485通信测试

日计时误差测试

时段投切误差测试

需量示值误差测试

需量周期误差测试

误差一致性测试

负载电流升降变差测试

有功、无功组合方式测试

费率时段电能示值误差测试

剩余电量递减准确性测试

本地和远程费控功能测试

阶梯电价切换功能测试

内置、外置负荷开关性能测试

电流过载性能测试

短时过电压性能测试

电流双回路测试（选项）

红外、载波通信测试（选项）

功耗测试（选项）

电压、频率、谐波等影响量测试

1检定装置

1.1准确度等级：[0.02-0.05]；

1.2测量范围：交流电流(0.3mA～120)A，交流电压(0～280)V；

1.3标准表可同时测量并显示电压（V），电流（A），有功功率（W），无功功率（Var），频率（Hz），功率因数（PF），相角（θ），视在功率（S），有功电能（kWh），无功电能（kVarh）等参数；

1.4具备全波、基波和谐波电能输出功能；

1.5检定工位24位；

2输出电量

2.1装置等级：有功0.05无功0.1；

2.2输出电压

2.2.1量限（V）：220V；

2.2.2输出调节范围、调节细度：0-120%，调节细度优于0.01%；

2.2.3稳定度（3min）%≤0.02；

2.2.4失真度（%）≤0.3；

2.2.5输出容量（VA/表位）≥15（可订制）；

2.3输出电流

2.3.1：0.0003A，0.01A，0.1A，0.25A，0.5A，1A，2.5A，5A，10A，25A，50A，120A，自动量程；

2.3.2输出调节范围、调节细度：0-120%，调节细度优于0.01%；

2.3.3稳定度（%,3min）≤0.02；

2.3.4失真度（%）≤0.3；

2.3.5输出容量（VA/表位）≥25（可订制）；

2.3.6最小输出电流（mA）：5；

2.4相位

2.4.1输出范围（°）:0-360；

2.4.2调节细度（°）:0.001；

2.5频率

2.5.1输出范围（Hz）：45-65；

2.5.2调节细度（Hz）：0.001；

2.6功率稳定度（0.01A~100A）%:0.02；

2.7输出电压电流间相互影响（%）≤±0.1；

2.8装置最大允许误差(有功、无功）：有功:±0.035%；

无功：±0.07%;

2.9电能误差测量重复性s（%）：：有功:

0.0035%（cosφ=1.0），0.005%（cosφ=0.5L、0.8C）；

无功:

0.007%（sinφ=1.0），0.014%（sinφ=0.5L、0.5C）；

2.10最小电流5mA时有功误差≤±0.05%；

2.11谐波输出

2.11.1谐波次数：谐波范围2—41次 ，电压电流可分别叠加不同次、不同幅值的谐波量。包含5次谐波、方顶波、尖顶波、间谐波、奇次谐波、次谐波、高次谐波；

2.11.2谐波输出参数。

2.11.2.1单次谐波含量：电流2～41次≤50%（相对于基波）；电压2～41次≤50%（相对于基波）；
    2.11.2.2多次谐波叠加指标：叠加总次数：25次；叠加谐波各次含量之和≤200%；谐波相位：0°-360°(相对于基波）；谐波含量准确度：（X ± 0.5）％，X为设定谐波含量。

2.12电压电流相位输出启停：具有软启停功能，自动消除突然断电时输出产生的尖脉冲；

3标准表

3.1装置等级：有功0.02无功0.05；

3.2标准表种类：GN-01A-K02；

3.3主要测量功能：电压、电流、相位、频率、功率因数、失真度、有功功率/电能、无功功率/电能、视在功率/电能等；

3.4电压测量

3.4.1电压范围（V）：30-576；

3.4.2最大允许误差：±0.02%；

3.5电流测量

3.5.1电流范围（A）:0.005-120；

3.5.2最大允许误差(≥5mA)：±0.02%；

3.5.3最小电流（mA）:5；

3.6相位

3.6.1测量范围（°）:0-360；

3.6.2：0.005；

3.7有功功率（电能）最大允许误差(≥5mA)≤±0.02%；

3.8无功功率（电能）最大允许误差(≥5mA)≤±0.05%；

3.9频率

3.9.1范围（Hz）：45-65；

3.9.2误差（Hz）≤±0.001；

3.10谐波测量

3.10.1谐波范围：1～40次；

3.10.2谐波有功电能准确度：N次谐波含量≤1/N：≤±0.02%；N次谐波含量>1/N：≤±0.02%*N2；

3.11电能脉冲种类：全波有功/无功、基波有功/无功、谐波有功、视在功率；

3.12电能脉冲常数范围：1E12-1E7,可设置；

4功能要求

4.1标准时钟基准：

4.1.1 625kHz输出频率测量准确度：±0.2×10-6；

4.1.2 GPS内部对时准确度：10-6s；

4.1.3 日计时误差准确度：≤±0.05s/d；

4.1.4 频率测量范围：1Hz～2M Hz；

4.1.5 内部晶振稳定度：≤5×10-8/年；

4.1.6可单独送检。

4.2挂表数量：单相24表位、配置国/南网兼容的带辅助顶针表座；具有光电头和脉冲输入接口，可满足机电式和电子式电能表的校验功能。

4.3误差显示器：

4.3.1每个表位配置独立的误差计算器；

4.3.2可实现电能误差和时钟误差显示。

4.4其它硬件功能

4.4.1脉冲错接线输入保护，避免脉冲线碰触高压引起误差处理系统损坏；

4.4.2具备电流开路检测和自动短接功能；

4.4.3具备电压开路隔离功能；

4.4.4具备费控跳闸检测功能；

4.4.5兼容IR46起动试验模式；

4.5外型结构：台体采用分体式结构，挂表架采用铝合金材料制成；电表台与光电头连接处，应选用金属材质，每个表位能单独更换或维修。

4.6监视仪表：由装置配置的标准电能表测量输出显示电量，并在电脑系统上显示。

4.7软件：

4.7.1支持开源网络数据库，不同检定装置的数据可以导入同一个数据库；

4.7.2具有用户权限管理功能；

4.7.3操作系统配置：内存≥16G DDR5，固态硬盘≥1TBSSD，显示器≥23.8英寸；

4.7.4  输出输入装置：A4双面激光打印，带复印，扫描三合一功能；

4.8能够连接现有加密机进行电能表的检定；
