JPTIO-IN传感器电源连接端子

联系人：尚振武

联系电话：1895770****

企业：万坤电气有限公司

企业地址浙江省-温州市

详细地址浙江省温州市乐清市北白象镇塘下工业区

厂家信息
产品信息
规格参数
技术文档

万坤电气有限公司是一家通过CE.CQC.CCS. RoHS.ISO9001国际质量体系认证的企业，是一家集研发、生产、销售“接线端子、电气安装轨、风扇过滤器”等产品于一体的专业生产厂家。　　自公司成立以来，就立足于高起点，着眼于高端市场。凭借着雄厚的技术实力、先进的生产设备、完善的工艺设施、精堪的模具加工技术及科学的管理和完善的服务，为生产出高品质接线端子；风扇过滤器等提供了可靠的质量保证。使万坤电气在激烈的市场竞争中始终保持着良好的发展状态。公司审视自己的位置，在国际大市场背景下炼就自己的能力，增强于国际市场的互动，从而取得更大的生存与可持续发展的机会和空间。产品广泛用于能源、工业自动化，成套设备，交通运输，工业建筑，机械电子等行业和领域。　　目前，公司建立了一套完善和规范的多元化经营管理体系，并在东南亚、欧美、中东及全国三十多个省市设立了代理机构和服务网点，产品受到了国内外客户的一致好评。万坤电气秉承“奋斗、务实、创新”的企业精神和“追求品质、顾客至上”的企业宗旨，我们将以卓越的产品、真诚的服务、良好的信誉为您竭诚服务！愿发展中的万坤电气永久成为您极佳的合作伙伴！热烈欢迎国内外朋友莅临指导！

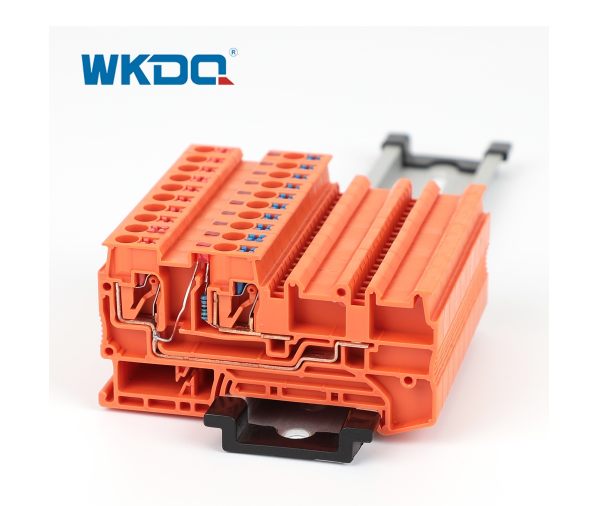

产品图片

JPTIO-IN2.5/3-LED(24V)

技术参数
电路图
认证
绝缘材料，阻燃等级				PA，V0
尺寸
厚度/长度/高度(mm)				7/76.7/40.1
最大电气参数
Imax(A)				13.5
Umax(V)				24
最大桥接电流(A)				17.5
电气参数
额定电压（V）				250
额定电流（A）				13.5
额定横截面（mm²）				2.5
接线容量（mm²）
刚性				0.2-4
柔性				0.2-2.5
订货数据
传感器电源连接端子带灯		型号	颜色		订货号	包装数（PCS）
		-	灰色		-	-
		JPTIO-IN2.5/3-LED(24V)	橙色		100105066	50
附件
描述		型号	颜色		订货号	包装数（PCS）
传感器电源连接端子带接地带灯		-	黄绿色		-	-
端板		D-JPTIO2.5/3	灰色		100203024	100
分组隔板		-.	-		-	-
插拔式桥接件	位数
	2	FBS2-3.5RD/BU	红色/蓝色		100212002RD/BU	100
	3	FBS3-3.5RD/BU	红色/蓝色		100212003RD/BU	100
	4	FBS4-3.5RD/BU	红色/蓝色		100212004RD/BU	100
	5	FBS5-3.5RD/BU	红色/蓝色		100212005RD/BU	100
	10	FBS10-3.5RD/BU	红色/蓝色		100212001RD/BU	50
	50	FBS50-3.5RD	红色		100212034RD	20
标记条	中央标记	ZB6	白色（空白）		100222010	100
		ZB6	白色（常规）		100222011	100
		ZB6	白色（特殊）		100222012	100
	侧边标记及中央标记	ZBFM6	白色（空白）		100222025	100
		ZBFM6	白色（常规）		100222026	100
		ZBFM6	白色（特殊）		100222027	100
标记夹		①JKLM-A	灰色		100221001	100
		②JB1	灰色/米黄色		100221002	100
		③JB2	灰色		100221003	100
固定件		①E/JUK	灰色		100223001	100
		②E/JUK-2	灰色		100223002	100
		③JEW35	灰色/米黄色		100223003	100
		④E/JAL	灰色		100223004	50
		⑤E/FE-2	-		100223005	100
		⑥WKF35	灰色		100223008	100
		⑦WKF35/S	灰色		100223009	100
导轨	NS35-AL （铝）	NS35-AL-0.9（1m）	银灰色		100224034	100
		NS35-AL-1.1（1m）	银灰色		100224035	100
		NS35-AL-1.3（1m）	银灰色		100224001	100
		NS35-AL-1.5（1m）	银灰色		100224003	100
	NS35-S （钢）	NS35-S-0.9（1m）	五彩色		100224038	100
		NS35-S-1.0（1m）	五彩色		100224005	100
		NS35-S-1.2（1m）	五彩色		100224007	100
可定制2m及以内任意长度导轨
导轨护套		NS35HT-B	黑色		100224009	100
		NS35HT-T	透明		100224009T	100
导轨支架		TSTW	白锌		100224010	50
