JPTFIX 配电块
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

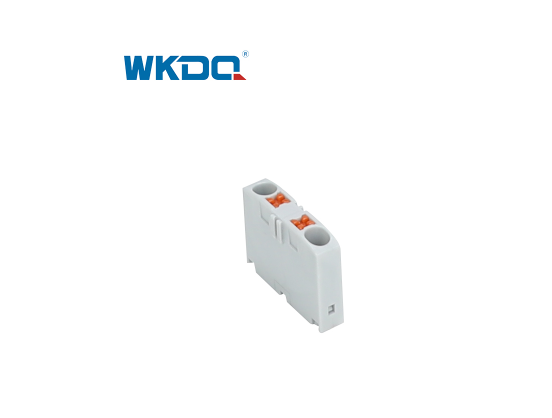

产品图片
JPTFIX2X2.5

技术参数 | ||||||
电路图 | ![]() | |||||
认证 | ![]() | |||||
绝缘材料,阻燃等级 | PA,V0 | |||||
尺寸 | ||||||
厚度/长度/高度(mm) | 6/28.6/21.8 | |||||
最大电气参数 | ||||||
Imax(A) | 27 | |||||
Umax(V) | 450 | |||||
最大桥接电流(A) | - | |||||
电气参数 | ||||||
额定电压(V) | 450 | |||||
额定电流(A) | 24 | |||||
额定横截面(mm2) | 2.5 | |||||
接线容量(mm2) | ||||||
刚性 | 0.14-4 | |||||
柔性 | 0.14-2.5 | |||||
订货数据 | ||||||
配电块 | 型号 | 颜色 | 订货号 | 包装数(PCS) | ||
JPTFIX2X2.5 | 灰色 | 100411001 | 50 | |||
JPTFIX2X2.5 BK | 黑色 | 100411001BK | 50 | |||
JPTFIX2X2.5 BU | 蓝色 | 100411001BU | 50 | |||
JPTFIX2X2.5 RD | 红色 | 100411001RD | 50 | |||
JPTFIX2X2.5 YE | 黄色 | 100411001YE | 50 | |||
JPTFIX2X2.5 GN | 绿色 | 100411001GN | 50 | |||
附件 | ||||||
描述 | 型号 | 颜色 | 订货号 | 包装数(PCS) | ||
NS35/15导轨适配器(垂直) | JPTFIX2.5-NS35 | 灰色 | 100416003 | 20 | ||
NS15导轨适配器 | PTFIX2.5-NS15A | 灰色 | 100416002 | 100 | ||
NS35导轨适配器 | JPTFIX2.5-NS35A | 灰色 | 100416001 | 100 | ||
法兰(螺钉安装) | JPTFIX-F | 灰色 | 100416004 | 100 | ||
JKLM3 | 灰色 | 100221004 | 100 | |||
插拔式桥接件
| 位数 | |||||
2 | FBS 2-5 | 红色 | 100212012 | 200 | ||
