JPTV侧面直插式弹簧接线端子-万坤电气有限公司

产品详情

JPTV侧面直插式弹簧接线端子

联系人：尚振武

联系电话：1895770****

企业：万坤电气有限公司

企业地址浙江省-温州市

详细地址浙江省温州市乐清市北白象镇塘下工业区

厂家信息
产品信息
规格参数
技术文档

万坤电气有限公司是一家通过CE.CQC.CCS. RoHS.ISO9001国际质量体系认证的企业，是一家集研发、生产、销售“接线端子、电气安装轨、风扇过滤器”等产品于一体的专业生产厂家。　　自公司成立以来，就立足于高起点，着眼于高端市场。凭借着雄厚的技术实力、先进的生产设备、完善的工艺设施、精堪的模具加工技术及科学的管理和完善的服务，为生产出高品质接线端子；风扇过滤器等提供了可靠的质量保证。使万坤电气在激烈的市场竞争中始终保持着良好的发展状态。公司审视自己的位置，在国际大市场背景下炼就自己的能力，增强于国际市场的互动，从而取得更大的生存与可持续发展的机会和空间。产品广泛用于能源、工业自动化，成套设备，交通运输，工业建筑，机械电子等行业和领域。　　目前，公司建立了一套完善和规范的多元化经营管理体系，并在东南亚、欧美、中东及全国三十多个省市设立了代理机构和服务网点，产品受到了国内外客户的一致好评。万坤电气秉承“奋斗、务实、创新”的企业精神和“追求品质、顾客至上”的企业宗旨，我们将以卓越的产品、真诚的服务、良好的信誉为您竭诚服务！愿发展中的万坤电气永久成为您极佳的合作伙伴！热烈欢迎国内外朋友莅临指导！

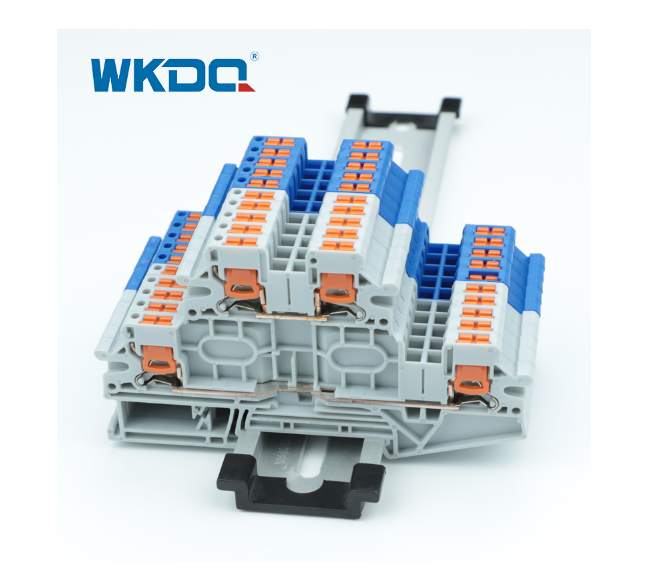

产品图片

JPTTBV2.5

技术参数
电路图
认证
绝缘材料，阻燃等级				PA，V0
尺寸
厚度/长度/高度(mm)				5.2/101.9/56.3
最大电气参数
Imax(A)				26
Umax(V)				800
最大桥接电流(A)				26
电气参数
额定电压（V）				800
额定电流（A）				22
额定横截面（mm²）				2.5
接线容量（mm²）
刚性				0.14-4
柔性				0.14-2.5
订货数据
双层侧面直插式接线端子		型号	颜色		订货号	包装数（PCS）
		JPTTBV2.5	灰色		100111002	50
		JPTTBV2.5 BU	蓝色		100111002BU	50
		JPTTBV2.5 OG	橙色		100111002OG	50
		-	黄色		-	-
		-	绿色		-	-
附件
描述		型号	颜色		订货号	包装数（PCS）
双层侧面直插式接地端子		JPTTBV2.5-PE	黄绿色		100112002	50
端板		D-JPTTBV2.5/4	-		100206002	50
分组隔板		DP-JPTTBV2.5	-		100206003	-
插拔式桥接件	位数
	2	FBS2-5	红色		100212012	200
	3	FBS3-5	红色		100212013	100
	4	FBS4-5	红色		100212014	100
	5	FBS5-5	红色		100212015	100
	10	FBS10-5	红色		100212011	50
	20	FBS20-5	红色		100212029	20
	50	FBS50-5	红色		100212036	20
标记条		ZB5	白色（空白）		100222007	100
		ZB5	白色（常规）		100222008	100
		ZB5	白色（特殊）		100222009	100
标记夹		①JKLM-A	灰色		100221001	100
		②JB1	灰色/米黄色		100221002	100
		③JB2	灰色		100221003	100
固定件		①E/JUK	灰色		100223001	100
		②E/JUK-2	灰色		100223002	100
		③JEW35	灰色/米黄色		100223003	100
		④E/JAL	灰色		100223004	50
		⑤E/FE-2	-		100223005	100
		⑥WKF35	灰色		100223008	100
		⑦WKF35/S	灰色		100223009	100
导轨	NS35-AL （铝）	NS35-AL-0.9（1m）	银灰色		100224034	100
		NS35-AL-1.1（1m）	银灰色		100224035	100
		NS35-AL-1.3（1m）	银灰色		100224001	100
		NS35-AL-1.5（1m）	银灰色		100224003	100
	NS35-S （钢）	NS35-S-0.9（1m）	五彩色		100224038	100
		NS35-S-1.0（1m）	五彩色		100224005	100
		NS35-S-1.2（1m）	五彩色		100224007	100
可定制2m及以内任意长度导轨
导轨护套		NS35HT-B	黑色		100224009	100
		NS35HT-T	透明		100224009T	100
导轨支架		TSTW	白锌		100224010	50
