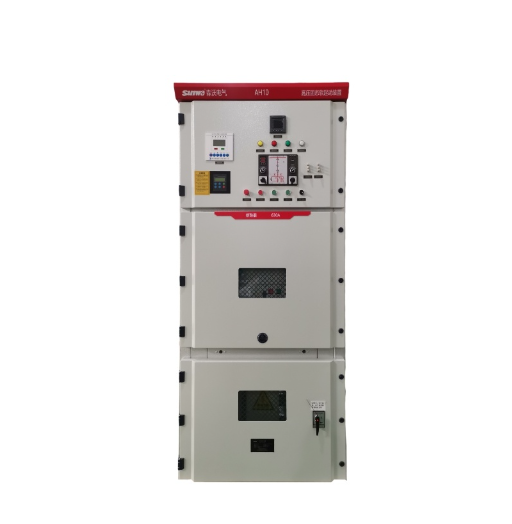

SWMV系列高压固态软起动装置

产品信息

　　SWMV系列高压固态软起动装置是一种新型智能电动机起动装置，适用于鼠笼式异步、同步电动机。它是集起动、显示、保护、数据采集于yui体的电机终端控制设备，用户使用较少的元件，就可实现较复杂的控制功能。高压软起动装置通过控制晶闸管的导通角对输入电压进行控制，实现改变电动机定子端电压值的大小，即控制电动机的起动转矩和起动电流的大小，从而实现电动机的软起动控制。高压软起动可按照设定的起动参数平滑加速，从而减少对电网，电机及设备的电气和机械冲击。当电机达到额定转速后，旁路接触器自动接通。高压软起动装置起动完毕后继续监控电动机，并提供各种故障保护。

　　产品特点

　　■ 多种起动方式：点动、转矩起动、限流启动、转矩+电压斜披起动+突跳起动，根据不同的负载可选择相应的起动参数，达到最佳的起动效果，使得电机起动更加准确、平滑。

　　■ 起动控制：整机设有本地、远程(外部干接点)、PLC、通迅(485接口、Modbus)起停控制功能。

　　■ 软起/直接起动:整机设计了"软起/直接起动"的转换功能，内置旁路接触器具有直接起动的容量，保证生产的连续性。

　　■ 晶闸管的保护:阻容网络吸收电网谐波、实现串联可控硅均压，确保了可控硅器件在高电压下串联的安全性。

　　■ 强大的抗干扰：采用信号多级处理及隔离技术，具有高抗干扰性的数字式触发器与光纤隔离技术、使得装置的高、低压做到可靠的隔离。

　　■ 模块化设计：采用高压功率晶闸管，组件式结构、模块化设计，便于安装整机维护。

　　■ 高可靠性：采用固态高压大功率组件，体积小、发热量低、响应快、起动一致性好、维护量少，提供BOD。自触发保护功能，可靠保护固态高压大功率组件。

　　提供过流、过载、欠压、缺相等多种保护功能，全面综合保护电机的起停和运行状态。特别设计的掉电记忆电子式过载保护功能，不受掉电影响，可以替代热继的保护功能。

　　■ 多样化进出线方式：根据用户现场要求可选择下进下出，上进下出，侧进下出，侧进侧出的电缆安装方式。

　　■ 通讯接口(可选功能)：RS-485通讯接口，内嵌标准MODBUS协议，方便组态连接。可与上位机或集中控制中心进行通信。

　　■ 友好的人机界面：采用LCD面板，全中文显示，使编程及参数调整更加方便，监控画面更加直观，提高了工作效率。可选配触摸屏。

　　■ 高安全性：高低压之间电气隔离，采用光隔离和磁隔离技术，具有低压(380V)电动机预调试功能。采用具备五防功能的标准高压柜。

　　■ 实用性：可以实现一台软起动装置控制拖动多台电机起停功能。采用数码面板操作显示，界面丰富、使用直观、操作简便。带有标准数字通信接口，可以远程监控、操作软起动装置和电机日常维护工作量小。

　　■ 故障记忆：记录15次故障，便于用户查找最近的故障原因。

　　■ 模拟信号输出(可选功能)：整机可提供标准4～20mA信号输出。

　　■ 先进、完善的起停功能：根据负载状况设置起动电流(1.5～6.0le),能够有效降低起动电流和机械冲击，降低配电容量，避免增容投资。起动转矩可控，实现电机线性平滑起动，降低机械磨损，提高传动设备的使用寿命平稳的负载加速度可减轻机械冲击，防止生产事故或产品的损坏。提供脉冲突跳起动功能，应对起动静摩擦很大的重载场合采用软停车功能，可使负载平稳减速，消除泵类负载的水锤效应。采用全数字化控制，起停更平滑、更稳定，可靠性高，胜任工业领域中的重载场合。

　　技术特点

　　■ 免维护：可控硅是无触点的电子器件，不同于其他类型的产品需经常维护液体和部件等，把机械寿命变为电子元件使用寿命，连续运行数年也无需停机维护。

　　■ 安装使用简单：SWMV是一个完整的电机起动控制和保护系统，安装时只需连接电源线和电机线即可投入运行，在加高压运行前，允许使用低压对整个系统进行电气测试。

　　■ 备用特性：装置内部装有可直接起动电机的真空接触器，如果SWMV出现故障，可利用真空接触器直接起动电机，以保证生产的连续性。以高压晶闸管为主回路部件，并具有均压保护和过电压保护系统。SWMV安装电磁闭锁装置，防止在带电情况下误入高压装置内。先进的光纤传输技术，实现高压晶闸管的触发检测与低压控制回路之间的隔离。采用32位ARM核微控制器执行中心控制，控制实时高效、显示直观、可靠性高、稳定性好。中英文液晶触摸屏显示系统，操作界面人性化。具有RS485通讯接口，可与上位机或集中控制中心进行通信。所有电路板均经过严格的老化实验。
