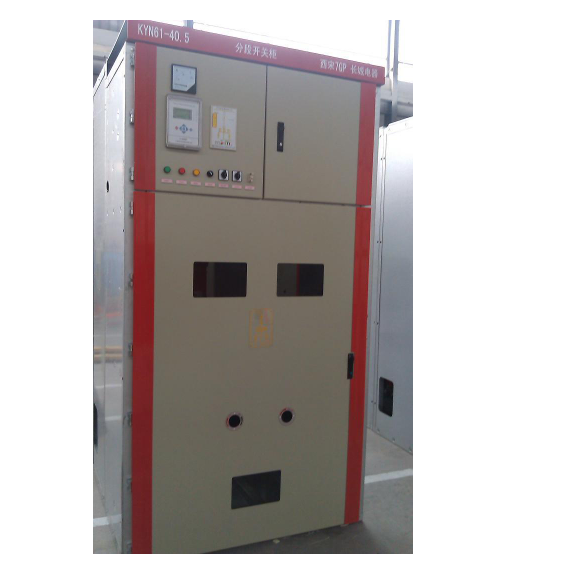

4.电缆隔室D 电缆室可安装电流互感器、变压器、避雷器、接地开关及电缆，宽裕的空间条件便于多根电缆的连接。

　　1) 联锁功能：为防止误操作，开关柜装有安全可靠的联锁装置，满足“五防”要求。

　　2) 断路器手车只有在断开/试验位置或工作位置时，断路器才能进行合闸操作，且在断路器合闸后，手车的推进机构无法操作，以防止 负荷推拉断路器手车。

　　3) 只有当接地开关处在分闸状态时，断路器手车才能从断开/试验位置运动至工作位置，仅当断路器手车断开/试验位置时，接地开关才 能进行合闸操作，防止带电误合接地开关。

　　4) 接地开关处于分闸状态时，电缆室门无法打开，防止误入带电间隔。

　　5) 断路器手车处于试验或工作位置而没有控制电压时，仅能手动分闸而不能合闸。

　　6) 断路器手车在工作位置时，二次航空插头被锁住不能拔除。

　　7) 手车架中装有丝杆螺母推进机构及超越离合器。借助丝杆螺母的自琐性可使手车可靠琐定在工作位置，防止因电动里的作用引起手 车窜动而引发事故。超越离合器在手车移动可防止误操作而损坏推进机构。开关柜与国外同类产品相比，复合绝缘裕度较大，产品的 绝缘稳定性好。 泄压装置 断路器手车室、母线室和电缆室的上方均设有泄压通道，当断路器或母线室发生内部故障时，伴随电弧的出现，开关柜内部气压升 高，顶部泄压金属板将被打开，释放压力和气体，以确保操作人员和设备的安全。 防凝露和腐蚀 开关柜手车室、电缆室设有加热装置以防止在高湿度和温度变化较大的气候环境中产生凝露带来的危险。 接地装置 在电缆室内单独设有50×5mm接地铜排，此母排能贯穿相邻各柜，与柜体良好接触，也可供直接接地之元器件使用。

　　柜体单列布置时，柜前走廊以3米为宜，双列时，柜前走廊以4米为宜，柜后离墙 >1400mm。 开关柜排列较长的(10面以上)，并柜应从中间部位开始。 柜体安装后再将手车推入断路器室内，严禁将断路器手车装入柜体一起搬动。 检查全部紧固螺栓有无松动，接线是否可靠，在连接部位涂上导电膏或中性凡士林，而后将手车在柜内推进拉出并进行分合闸操作， 观察有无异常。检查联锁是否可靠。 手车处于工作位置时，应保证一次隔离动、静触头接触良好，动、静触头接触深度应≥25mm。 按照断路器及操作机构使用说明书的要求调整断路器分、合闸速度及有关参数。 开关柜并柜后，可用M12的地脚螺栓将其基础框架相联或电焊与焊接。 母线安装 安装时必须遵照下列步骤：用清洁干燥的软布擦拭母线，检查绝缘套管是否有损伤，在连接部位上导电膏或中性凡士林，最后用异型 热缩管包住母线搭接面。

　　1) 用预设的连接板将各柜的接地母线连接在一起。

　　2) 在开关柜内连接所有需要接地的引线，包括活动部位的软连接。

　　3) 若柜子排列10台以上，基础框架与接地排相连，必须有两个以上的接地点。

　　4) 将接地开关的接地线与开关柜接地主母线联结。

　　开关柜投入运行前，应认真核对铭牌所标技术数据与运行电力线路所要求的技术数据是否一致。 彻底清除柜内的灰尘和异物。对有裂纹或损坏的绝缘件应及时更换。对所有绝缘件的表面用工业酒精或丙酮擦拭干净。 对设备所有紧固件进行认真检查，以排除松脱现象。对传动及点连接部位用工业黄蜡油涂敷润滑。 完成上述工作后，对断路器进行储能、合闸、分闸试操作，如正常，即可通电运行。开关柜在正常运行时，应对运行情况如实记录，并按断路器的使用说明书的要求做好定期的维护保养工作。如发现绝缘件表面凝露或 局部放电、导体连接处或动静触头接触处过热变色、柜内温度明显偏高以及异常气味等，应及时找出原因加以排除。操作程序 操作人员对开关柜各部分的操作，应严格按操作规程和技术文件的要求进行，不能随意操作，更不应在操作受阻时，强行操作，否则 造成设备损坏，甚至引起事故。若手车从工作位置退出，应首先确认断路器在分闸状态，用手柄摇把打开插孔小门，插入插孔逆时针 转动，直到摇把已明显受阻则取下，关上手柄摇把插孔，断路器即已退至试验位置，主回路已经完全断开，活门关闭，柜门可以打开。

　　2) 联锁功能的投入和解除，大部分是正常操作过程中同时实现的，不需要增加额外的操作步骤。如发现操作受阻(操作力增大)，应检查 是否误操作，而不应强行操作，导致操作事故的发生损坏设备。

　　3) 开关柜的检修除按有关规程要求进行外，建议用户特别注意以下几点：

　　4) 按真空断路器使用说明书要求，检查其完好情况并进行必要的调试。

　　5) 检查手车推进机构及其联锁情况，使其满足使用说明书的有关要求。

　　6) 检查主回路，动静触头有无损伤，弹簧有无明显变化，有无温度发热异常氧化现象，若有应及时处理。

　　7) 检查辅助回路触头有无异常，如接地触头，主接地线及门接地线等，保证其连续性。

　　8) 检查各部分紧固件，如有松动，应及时紧固。

　　产品在运输、装卸、临时停放及安装调试时，不许倒置、碰撞和剧烈震动。 产品不用时，应储存在干燥、通风良好、无腐蚀性气体的室内。 产品开箱后，应按产品装箱单核对、检查产品备件及随附的技术是否完整、齐全。 检查产品在运输、保管过程中有无损伤。 不允许随意拆卸电器元件及零部件。

　　随机文件包括

　　产品装箱单； 产品合格证； 产品出厂试验报告； 安装使用说明书； 设备清单； 二次接线图； 手车操作摇把：手车储能手柄；接地开关操作手柄及钥匙。

　　订货须知

　　主接线方案编号、一次系统图排列图及平面布置图； 二次回路原理图、端子排列图； 开关柜内电器元件的型号、规格、数量； 特殊环境条件下使用要求； 需要附件、备件时，应提出种类和数量。
