物联网消防供水机组

项目背景

(一)工程概述

本项目位于安徽省合肥市，是由安徽财贸职业学院建设的安徽财贸职业学院(东区)产教融合实训基地。根据客户提供的图纸资料，该项目消防泵房负责供所有单体室内消火栓，同时负责整个项目的喷淋系统，客户需要供货的为物联网消防供水机组。

根据客户提供图纸资料，室内消火栓系统物联网消防成套机组参数为:O=20L/s，H=95m，N=55KW;自动喷淋系统物联网消防成套机组参数为:Q=35L/s，H=95m，N=90KW。要求:一用一备(含消防水泵、物联网消防水泵专用控制柜、吸水阀组、出水阀组、工频巡检试水阀组、消防水泵过热防治阀组)，消防水泵控制柜应集成机械应急启动功能、双电源及自动切换功能、消防水泵控制功能、自动末端试验功能、物联网消防功能、自动低频巡检功能、自动工频巡检功能。

(二)设计依据

《建筑设计防火规范》GB50016-2014(2018年版)

产品介绍

(一)产品介绍

1.物联网消防机组研发背景

根据中华人民共和国公安部发布的公消[2017]297号文件《关于全面推进“智慧消防”建设的指导意见》，公安部对消防物联网建设提出了指导意见基本原则:(1)突出精准防控、(2)突出协同共治、(3)突出服务实践、(4)突出民生服务、(5)突出警地融合，要求利用移动终端进行全程实时监控，全面提升社会单位消防安全管理水平和消防监督执法效能，依托智慧城市建设，调整城市物联网消防远程监控系统免费接入政府平台。2019年中共中央办公厅国务院办公厅印发《关于深化消防执法改革的意见》的通知，对消防物联网提出了进一步的相关要求。为了积极响应国家消防政策，成套消防物联网给水机组应运而生。

物联网消防供水机组可实现全时段、可视化、智能化实时监测，在消防给水系统各个环节上实现网上实时查看、全程记录留痕、系统闭环管控，符合国家城市物联网监控的整体趋势。

2.物联网消防机组介绍

ZY系列消防增压给水设备中消防泵有立式单级消防泵XBD-L-HS系列及新型卧式单级消防泵XBD-(W)系列两种泵型供用户选择，该两种系列消防泵均通过CCCF 自愿认证，泵性能满足国标GB6245-2006《消防泵》、GB50974-2014《消防给水及消火栓系统技术规范》要求。

ZY系列消防增压给水设备基本型由两台消防泵组成一个机组(一用一备)，也可根据实际工况需求拓展成三台消防泵组成一个机组(两用一备)或四台消防泵组成一个机组(三用一备)，适用于室内消火栓系统、室外消火栓系统、自动喷淋系统或消防炮灭火等消防给水系统。ZY系列消防增压给水设备设计充分借鉴了市政供水近些年的新兴技术和成熟经验,结合近几年物联网技术发展而研发生产一种新型的、多功能集成式、具有良好适用性、安全可靠的消防灭火设施。

3.物联网消防机组产品结构

(1)物联网消防机组结构

ZY 系列消防增压给水设备由消防水泵(包括消防主泵与消防备用泵)、消防电气控制柜，及控制仪表组成。ZY系列物联网消防供水机组消防泵配置第五代立式单级消防泵(L-HS)及新系列卧式单级消防泵(W)。设备基本结构图如图

《消防给水及消火栓系统技术规范》GB50974-2014

《自动喷水灭火系统技术规范》GB50084-2017

《自动喷水灭火系统施工及验收规范》GB50261-2017

《固定消防给水设备第3部分:消防增压稳压给水设备》GB27898.3-2011

《火灾自动报警系统设计规范》GB50116-2013

《消防控制室通用技术要求》GB25506-2010

《关于全面推进“智慧消防”建设的指导意见》公消[20171297号

《关于深化消防执法改革的意见》厅字[2019]34号

《消防设施物联网系统技术标准》DG/TJ08-2251-2018

《城市消防远程监控系统》GB26875-2011

客户提供图纸

产品介绍

(一)产品介绍

1.物联网消防机组研发背景

根据中华人民共和国公安部发布的公消[2017]297号文件《关于全面推进“智慧消防”建设的指导意见》，公安部对消防物联网建设提出了指导意见基本原则:(1)突出精准防控、(2)突出协同共治、(3)突出服务实践、(4)突出民生服务、(5)突出警地融合，要求利用移动终端进行全程实时监控，全面提升社会单位消防安全管理水平和消防监督执法效能，依托智慧城市建设，调整城市物联网消防远程监控系统免费接入政府平台。2019年中共中央办公厅国务院办公厅印发《关于深化消防执法改革的意见》的通知，对消防物联网提出了进一步的相关要求。为了积极响应国家消防政策，成套消防物联网给水机组应运而生。

物联网消防供水机组可实现全时段、可视化、智能化实时监测，在消防给水系统各个环节上实现网上实时查看、全程记录留痕、系统闭环管控，符合国家城市物联网监控的整体趋势。

2.物联网消防机组介绍

ZY系列消防增压给水设备中消防泵有立式单级消防泵XBD-L-HS系列及新型卧式单级消防泵XBD-(W)系列两种泵型供用户选择，该两种系列消防泵均通过CCCF 自愿认证，泵性能满足国标GB6245-2006《消防泵》、GB50974-2014《消防给水及消火栓系统技术规范》要求。

ZY系列消防增压给水设备基本型由两台消防泵组成一个机组(一用一备)，也可根据实际工况需求拓展成三台消防泵组成一个机组(两用一备)或四台消防泵组成一个机组(三用一备)，适用于室内消火栓系统、室外消火栓系统、自动喷淋系统或消防炮灭火等消防给水系统。ZY系列消防增压给水设备设计充分借鉴了市政供水近些年的新兴技术和成熟经验,结合近几年物联网技术发展而研发生产一种新型的、多功能集成式、具有良好适用性、安全可靠的消防灭火设施。

3.物联网消防机组产品结构

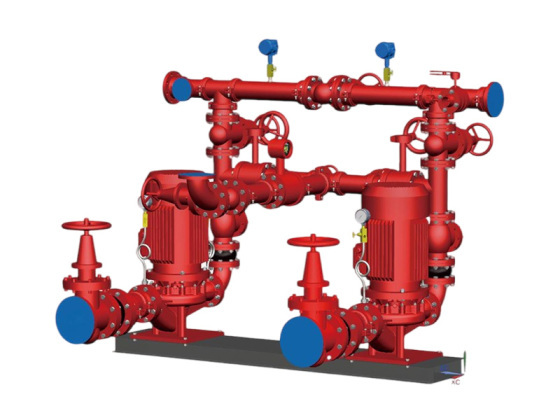

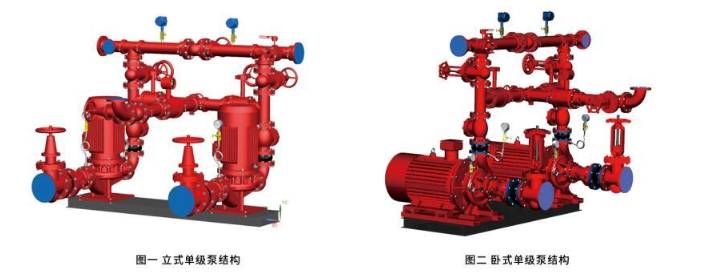

(1)物联网消防机组结构

ZY 系列消防增压给水设备由消防水泵(包括消防主泵与消防备用泵)、消防电气控制柜，及控制仪表组成。ZY系列物联网消防供水机组消防泵配置第五代立式单级消防泵(L-HS)及新系列卧式单级消防泵(W)。设备基本结构图如图

(2)物联网消防机组组成

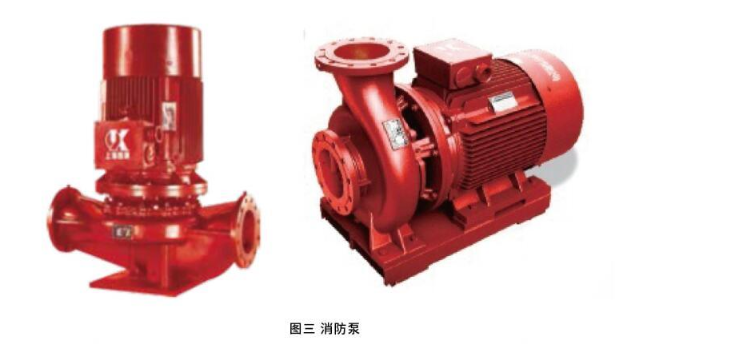

(1)消防泵

(2)进口管路阀门组件，带进口软接头、明杆闸阀(消防用)、变径管

(3)出口管路阀门组件，每台泵带出口软接头、明杆闸阀(消防用)、变径管、止回阀，带出口压力表

(4) DN65试水栓

(5)出口汇流总管，带总管明杆闸阀(消防用)，稳压设备管路接口、安全泄压阀组接口，电接点压力表(或压力开

关)控制

(6)带流量压力测试管路，测流管路配电磁流量计，前端带手动信号蝶阀，后端带明杆闸阀(消防用)

(7)带巡检泄压(DN65)管路，配电动蝶阀，控制泄压

4.物联网消防机组产品特点

(1)消防泵

(1)零流量点时扬程不超过设计点扬程的1.4倍,系统管路承压按1.4倍设计点扬程校核即可,即保证系统不爆管,又确保不增加投资。

(2)设计点时流量扬程均为正偏差，确保实际使用时满足设计参数要求。

(3)1.5倍流量点时扬程不低于设计点扬程的65%，确保大流量启动时压力仍有足够的出水压力，满足消防初期的用水需要。

(4)全系列CCCF 认证，AB签身份认证，放心使用。

(2)管路及阀门

(1)双路吸水及双路环形出水，单条管路故障时仍满足消防泵用水需求。

(2)预留DN65 试水管路接口，符合相关消防规范中关于试水的要求。

(4)测试管路按满足1.5倍出水流量设计，测试管路上带有流量计及压力表，实现自我检测，确保消防水泵全流量参数满足设计要求。

(3)预留消防稳压系统管路接口，方便实现与消防稳压系统的管路连接。

(5)管路焊接工艺按核级工艺要求焊接，确保管路系统在1.5倍试验条件下无泄漏。

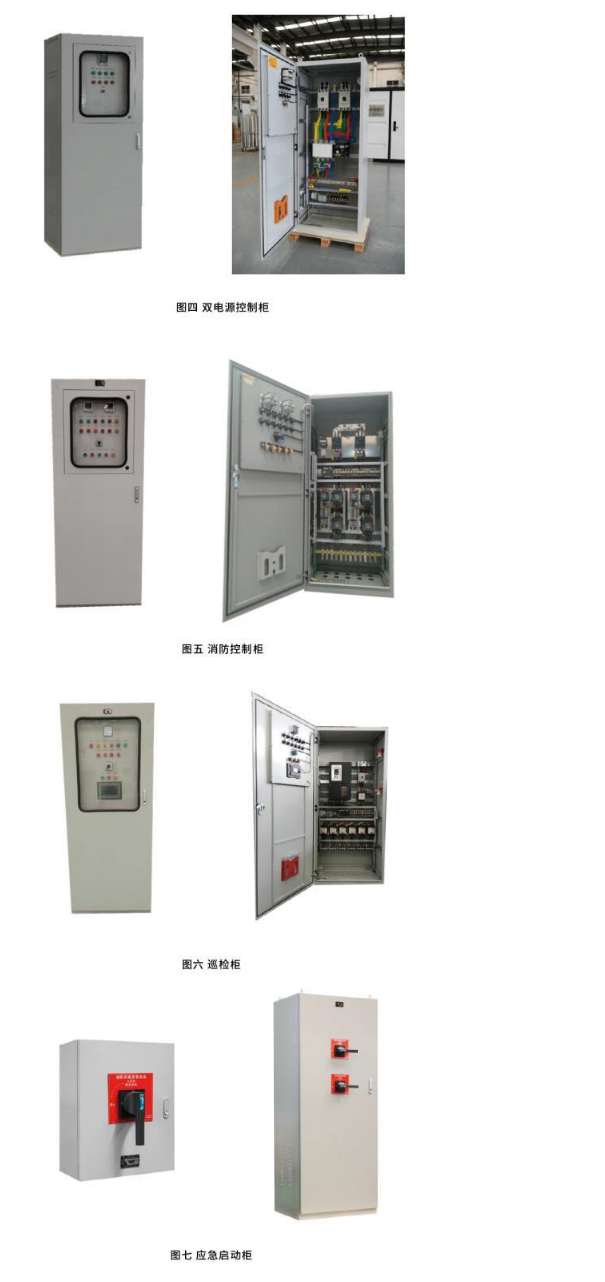

(3)控制柜

(1)含有双电源切换功能

(2)自带系统巡检功能(及时发现安全隐患，确保电气回路安全运行)

(3)故障记录及查询功能

(4)带有机械应急起泵功能(确保在电气回路发生故障时，也可以实现水泵紧急启动，实现消防灭火)

(5)控制柜防护等级IP55

(6)控制柜自带RS485接口或以太网接口，与上位物联网云平台进行数据交换(也可选配GPRS通讯模块)

(7)带有彩色触摸屏，显示实时显示消防水池\消防水箱液位。

(4)消防泵及控制柜满足规范要求

1)GB50974-2014消防给水及消火栓系统技术规范5.1.6消防水泵中规定:

(1)消防水泵的性能应满足消防给水系统所需流量和压力的要求;

(2)消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率的要求;

(3)当采用电动机驱动的消防水泵时，应选择电动机干式安装的消防水泵;

(4) 流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%;

(5)当出流量为设计流量的150%时，其出口压力不应低于设计工作的压力的65%;

2) GB50974-2014消防给水及消火栓系统技术规范11.0.14中规定:消防时消防水泵应工频运行，消防水泵应工频直接启泵，当功率较大时宜采用星三角和自耦降压变压器启动，不宜采用有源器件启动。

GB27898-2011固定消防给水设备5.14.8中规定，消防泵组降压启动电路不应使用自耦变压器。

因此我公司控制柜功率较大时采用星三角降压启动。

3)GB50974-2014消防给水及消火栓系统技术规范11.0.16中规定:

(1) 巡检周期不宜大于7d，且应能按需要任意设定;

(2)以低频交流电源逐台驱动消防水泵，使每台消防水泵低速转动的时间不应少于2min;

(3)对消防水泵控制柜一次回路中的主要低压器件宜有巡检功能，并应检查器件的动作状态;

(4)当有消防信号时应立即退出巡检，进入消防运行状态;

(5)发现故障时应有声、光报警，并应有记录和储存功能;

(6)自动巡检时应设置电源自动切换功能的检查

4)GB50974-2014消防给水及消火栓系统技术规范11.0.12中规定:

消防水泵控制柜应设置手机机械启泵功能，并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。手动时应在报警5min内正常运行。

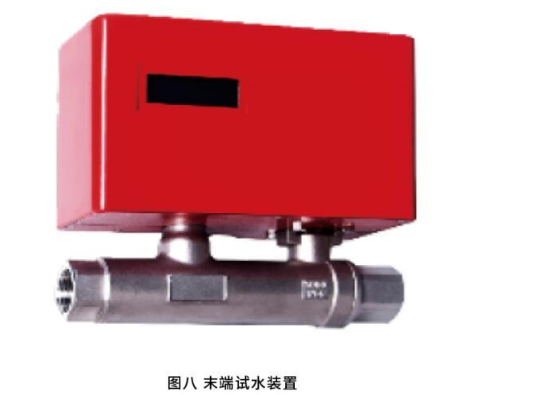

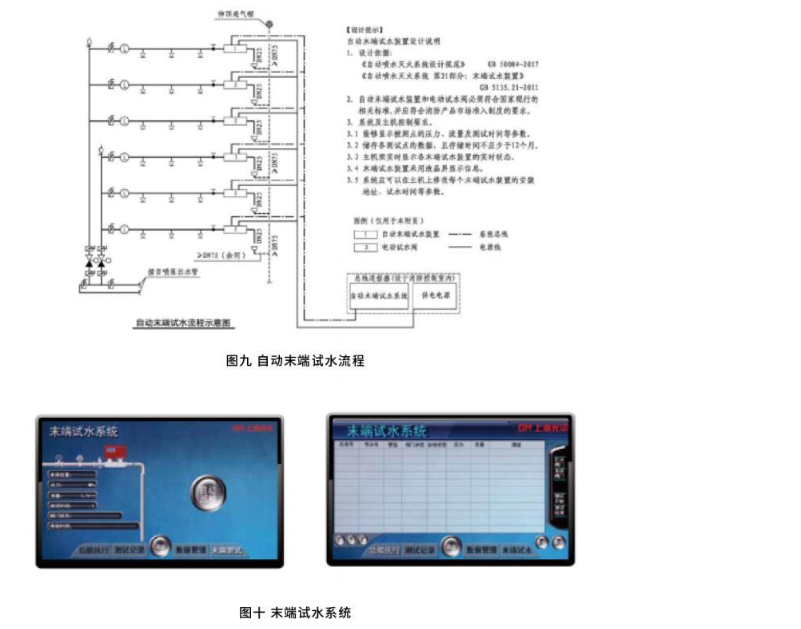

(5)末端试水装置介绍

按水流方向，智能末端试水装置由机械指针压力表、压力传感器、电动球阀、试水喷嘴及不锈钢管件组成。

智能末端试水系统主机配备彩色液晶触摸屏、手/自动档位开关、急停、电源指示、双色声光报警器等装置，防护等级为IP55，具有自动巡检、手动巡检、紧急停止、消防联动、记录功能、故障报警、移动终端等功能。

(1)自动巡检:可按顺序依次自动巡检所有的智能末端试水装置和智能试水阀，也可根据实际需要自行设定巡检范围、巡检周期和巡检历时。在自动巡检前，主机可按设定的时间提前发出声光提示，并向火灾报警控制器反馈信号。

(2)手动巡检:可根据实际需要，在消防控制室或值班室内，手动远程试验任何一个智能末端试水装置和智能试水阀。

(3)应急措施:一键关闭所有智能末端试水装置和智能试水阀;当主机出现通讯故障时，所有末端自动关闭;智能末端试水装置或智能试水阀出现通讯故障时，该试水装置或试水阀自动关闭。

(4)消防联动:火灾时，自动关闭所有智能末端试水装置和智能试水阀。

(5)记录功能:自动记录每一个智能末端试水装置和智能试水阀的压力，记录可导出。

(6)故障报警:当出现故障、压力异常时，主机自动报警。

(7)移动终端:可在手机、电脑等移动终端上实时查看智能末端试水系统的实时运行数据，并可在电脑终端上导出历史运行记录。

5.消防物联网云平台介绍

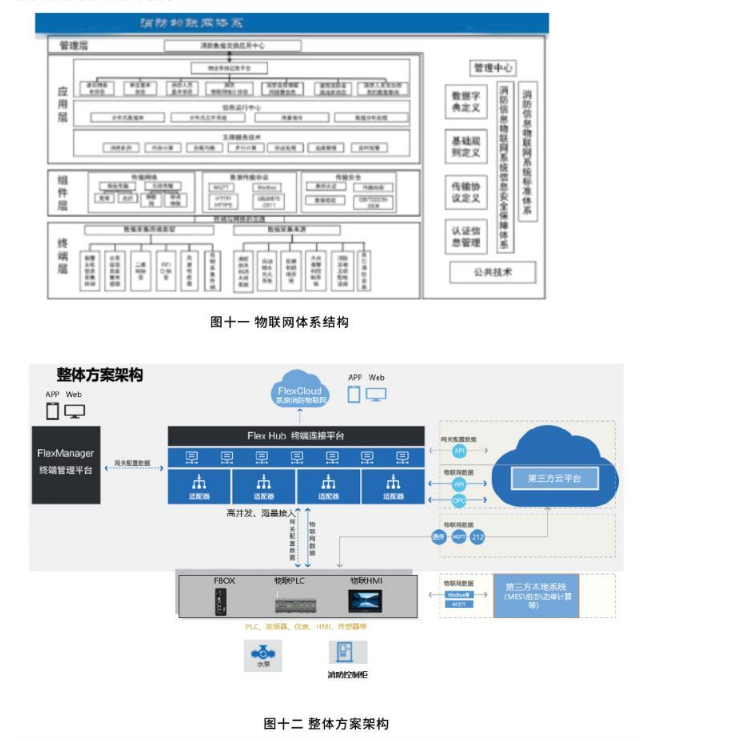

(1)消防物联网结构

消防物联网体系结构及整体方案结构如图所示

(2)消防物联网方案

(1)用户使用FBOX，根据实际需要，每个泵房配置一个或两个，获取PLC数据和其他仪表数据;

(2)FBOX使用以太网或者手机卡上网，将数据传输到云端监控中心服务器中;

(3)基于B/S架构的远程监控软件从服务器中获取数据，实现智慧泵房的远程监控和管理。可以在任何地方通过WEB界面访问;

(4)同时也可以通过手机APP，查看各个设备的数据，手机设置设备的运行参数，查看报警以及历史数据等功能。

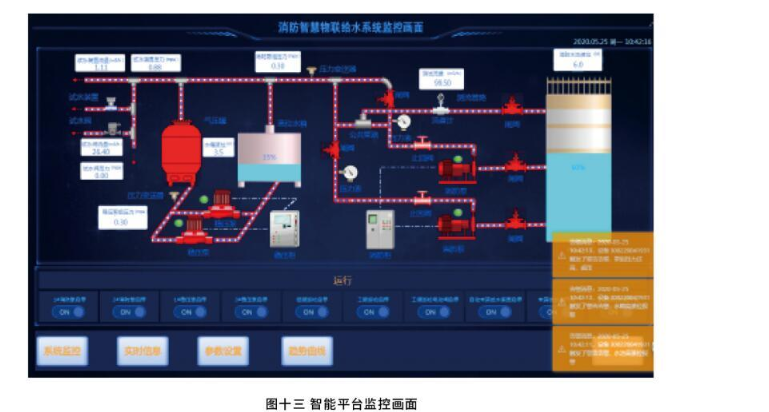

(3)智能平台监控画面

(4)消防物联网信息监控

1)水系统信息监测装置:

试验消火栓末端试水监测装置(应在开启后输出信号)

喷淋末端试水监测装置(应在开启后输出信号)

高位消防水箱、传输消防水箱和消防水池内的水位传感器

消防水泵的进水管和出水总管上的压力传感器

屋顶消防水箱出水管上的流量传感器

2)消防泵信息监测装置

流量、压力

3)水泵控制柜信息监测装置

供电电源信息、备用电源信息、电压、电流等;

4)状态信息采集监测:

(1)实时监测消防水泵控制柜的手自动状态，故障状态，并且消防水泵在手动状态时实现报警功能(GB50974规范内不允许控制柜处于手动状态)

(2)实时监测消防水泵的运行/停止状态

(3)实时监控消防水池、消防水箱的液位状态，并且在水位异常时报警

(4)实时监测系统内传感器的状态，在异常时报警

(5)能通过手机终端APP，收集相应的消防巡检信息

方案选型

根据客户提供图纸上面设计参数，我公司针对自身产品选型如下
