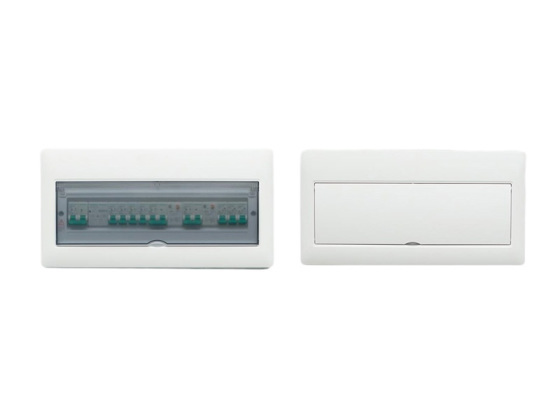

产品图片

PZ30 低压照明箱



概述

PZ30 低压照明箱适用于频率50Hz,额定工作电压400V 以下,负荷电流不大于100A的单相及三相电路中,作照明、电动机控制、对电路进行过载、漏电及短路保护,该箱设计合理,体积小,外形美观,使用安全可靠,可广泛用于工厂、大厦、住宅、商场等场所。

符合标准:GB/T 7251.3-2017

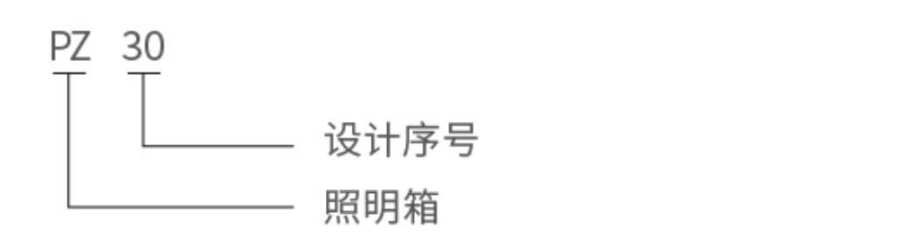

型号含义


正常工作条件及安装条件

海拔高度不超过 2000m;

周围空气温度不超过+40℃,不低于-25℃;

+20℃时空气相对湿度月平均不大于90%;

无剧烈振动和冲击的场所;

无爆炸危险场所,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃;

没有雨水侵袭的户内;

污染等级:2级;

安装类别:III级。

主要技术参数

额定绝缘电压:500V

主回路工作电压:400V、230V

负载总电流:16~100A

工频耐压:1890V/1min

外壳防护等级:IP30(操作面IP20C)

接地电阻:≤0.05Ω

结构特点

PZ30 低压照明箱,箱体材料采用优质冷扎钢板,外壳经高压静电喷涂处理,配以塑料透明面盖(白色不透明面盖),造型美观大方,箱体上下侧均开有敲落孔,用户进出线方便。

模块化结构的标准组合系统,用户可任意选择模块;

各款箱体设计新颖美观,集标准化于一身;

照明箱单相三相可以通用,单极、多极及漏电可任意组合;

额定电流≤100A,外壳防护等级:IP30(操作面IP20C);

超薄型结构适用于轻质结构墙的暗装及墙面悬挂安装;

安全可靠的单相三相梳状母排连接,更有母排绝缘保护套使之安全性能更高,热稳定性更好。

回路数排数HWH1W1H2W2D图号
4118716716014013511585图 1
6122721320018617516190
81227247200220175195
101287287260260235235
121287321260294235269
151287377260350235325
181287427260400235375
201287467260440235415
241287539260512235487
242487321460294435269图2
302487377460350435325
362487427460400435375
402487467460440435415
453667377640350615325图3

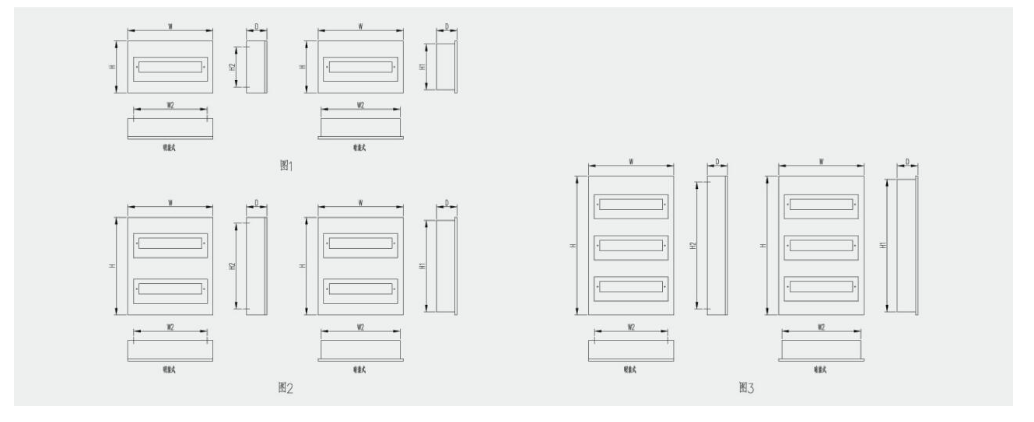

外形及安装尺寸

PZ30 系列外形及安装尺寸
