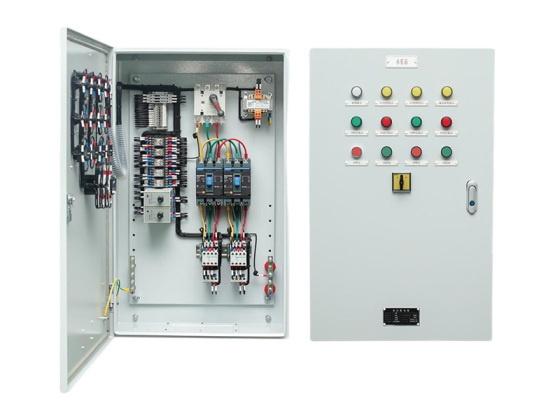

JXF 低压配电箱

概述

JXF低压配电箱适用于交流频率为50Hz、额定电压400V及以下，额定电流400A及以下的三相三线或三相四线电力系统，对配电线路作控制和照明配电用。对线路的过载、短路及漏电提供保护。产品具有结构新颖、外形美观、安装方便可靠等优点。产品广泛应用于工矿企业、商场、医院、学校、高层建筑及其它楼宇等场所。产品符合GB/T7251.12-2013等国家标准，产品已通过型式试验并获得 CCC 认证证书。

使用环境条件

环境温度:-5℃-40℃(户内式)-25℃~40℃(户外式);

相对湿度:≤95%(20°℃);

相对月平均湿度:≤90%，在不同温度和湿度条件下，应注意防止设备运行时凝露;

海拔高度:≤2000m;

没有导电尘埃与足以能腐蚀金属和破坏绝缘的气体场所;

没有爆炸危险的场所;

没有剧烈震动和颠簸及垂直倾斜度不超过5%的场所;

当安装的某些电器元件未能符合上述工作条件时，则按该电器元件自身技术条件所规定的工作条件使用或由用户与制造单位协商解决。

适用范围

机床传动、电动机起动控制

水泵、风机控制

照明、动力配电

双电源切换

分类

依据安装场所:分为户内型和户外型;

依据安装方式:分为嵌入式和悬挂式。

技术参数

JXF 低压配电箱技术参数见表1

结构简介

JXF 低压配电箱是一种根据元件型号、规格、数量设计组装成各种控制功能的配电箱，由于箱体的尺寸大小可任意选择箱体，使结构紧密到相当完善的组合，箱体由冷扎钢板或不锈钢弯制焊接而成。

明装箱体上下两侧配封板，暗装箱体上下两侧开敲落孔，方便电缆进出线。操作开关、信号灯或测量指示仪表等装于箱面板上，其它电器设备装于箱内安装板上。简单的铰链安装设计可任意选择左右开门方向，门开启大于90°且转动灵活。

主要组成部件:箱体、铭牌、双电源自动转换开关、塑料外壳式断路器、小型断路器、接触器、热继电器、铜排、绝缘导线、绝缘子等。

箱体材料及板材厚度:冷轧钢板或不锈钢板，厚度:1.2mm-2.0mm。

操作方式:正面手动或电动操作。

防腐蚀

箱体:冷轧钢板采用喷塑。

母排及母排搭接面:镀锡。

其他金属零部件:喷塑或电镀。

保护接地措施

接地螺钉 M8。

当箱门上安装有电器组件时，门通过多股铜芯软线与组件板上的地母排连通。组件板和箱体通过黄绿双色多股铜芯软线连通，构成完整的接地保护电路。

外形及安装尺寸

在满足箱体强度、刚度和电气性能的前提下,外形尺寸根据电气结线图箱内元器件的数量确定。(生产、安装之前需经过设计、业主确认)。

JXF 低压配电箱外形及安装尺寸见图1和表 2。

注:以上尺寸可任意组合。特殊尺寸可根据用户要求定制。

使用及维护

1.低压配电箱全部装配齐全并经检验合格后装车运送。产品运抵目的地后，订货单位首先需要检查产品外观是否完好，型号规格是否正确，附件、备件及随机文件是否齐全。若不是立即安装使用，应把该产品存放在干燥清洁之处，以免温度及湿度骤然变化而影响产品性能。

2.低压配电箱在一般情况下均挂墙安装，特殊情况也可以嵌入墙内安装，并应固定好箱体。引入线、引出线经电缆桥架或埋设的电缆管接入或引出。如有特殊要求时，引入线可由顶部经电缆孔引入。

3.低压配电箱在拆除外包装物后即可进行安装。安装前根据箱体的外形安装尺寸预先埋设安装螺钉，螺钉和螺母由用户自备。

4.低压配电箱在安装或检修后，在投入运行前须进行下列各项检查与试验:(检修后的检查与试验视其检修性质而定)

(1)检查箱面漆色是否有剥落情况，箱内是否清洁;

(2)检查箱内电器设备有无损坏或动作失灵的现象;

(3)用手操作开关是否灵活，有无合闸不到位或合不上闸的现象;

(4)检查测量电器和指示电器是否良好与正确;

(5)检查开关、断路器、接触器、熔断器、热继电器等电器之间的导线联接是否良好。

5.装有漏电保护开关的回路，应根据漏电保护开关的使用要求定期进行试验检查。
