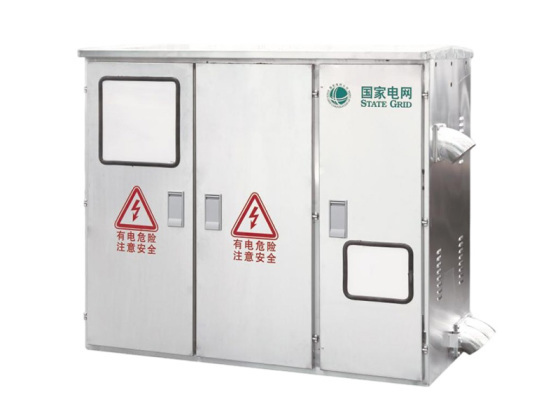

产品图片

JP 综合配电箱(补偿\控制\终端\照明)



概述

JP系列户外综合配电箱,是集计量、出线、无功补偿等多功能于一体达到户外综合配电装置,具有短路、过载、过电压、漏电保护等功能,体积小、外型美观、经济实用,安装于户外柱上变压器的电杆上,是城乡电网改造的新一代理想配电产品。

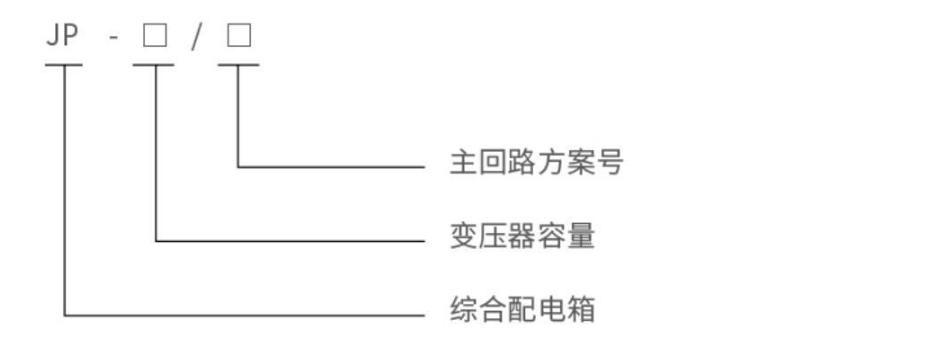

型号及其含义


正常使用环境

环境温度:-25℃+40℃;

空气相对湿度:日平均值不大于95%,月平均值不大于90%;

海拔高度:不超过 2000m;

安装在无剧烈震动和冲击、无腐蚀性气体的场所。

结构特点

箱体结构分立式和卧式,外壳采用2mm 优质不锈钢板经多重折边工艺弯制(或采用蜂窝结构的不锈钢双夹层复合板,具有阻燃、环保、隔热、防凝露等性能),采用特殊不锈钢焊接工艺,箱体成型后整体强度高,表面光洁如镜,不留焊缝痕迹;内部安装梁(板)为热镀锌工艺处理,确保二十年内不锈蚀;箱体前后开门,便于用户操作和检修,门四周镶有高弹力耐老化密封胶条,每扇门均装有明暗两种门锁,明锁配有防堵防锈的遮雨罩;计量室全封闭带铅封装置;箱体侧面装有防雨防异物的进线电缆穿管,底部冲有通风孔和电缆出线孔,顶部设有通风道和丝网,具有防水、防锈、防尘、防异物的功能,防护等级:IP54。

主要技术参数

序号名称单位参数
1变压器容量kVA30-400
2新定工作电压VAC400
3辅助回路工作电压VAC220,AC380
4额定频率Hz50
5额定电流A≤630
6额定漏电动作电流mA30~300可调
7防护等级
IP54

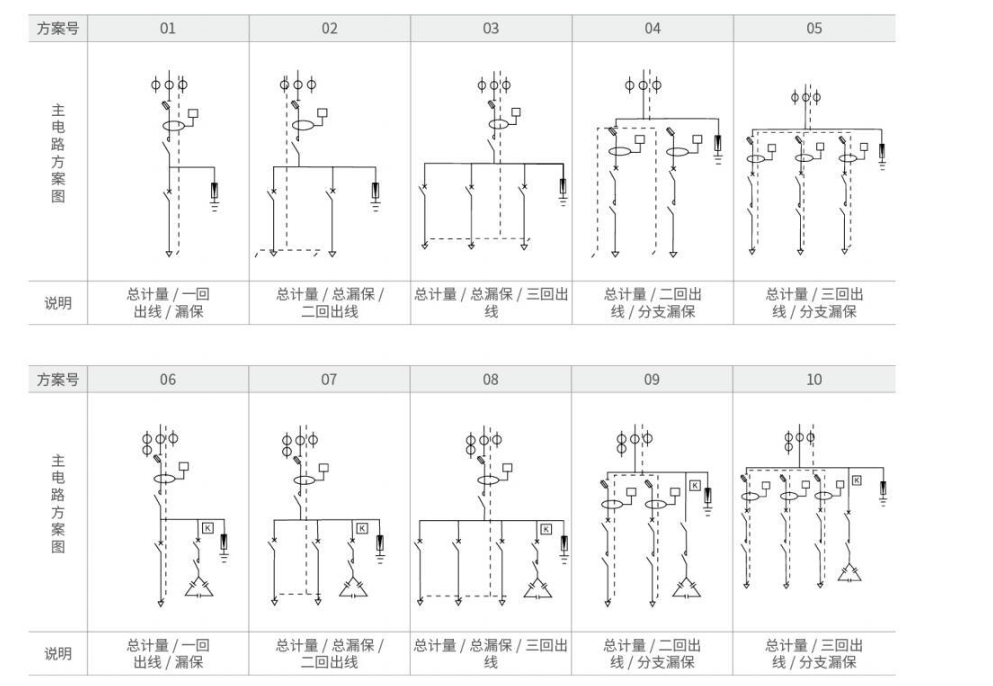

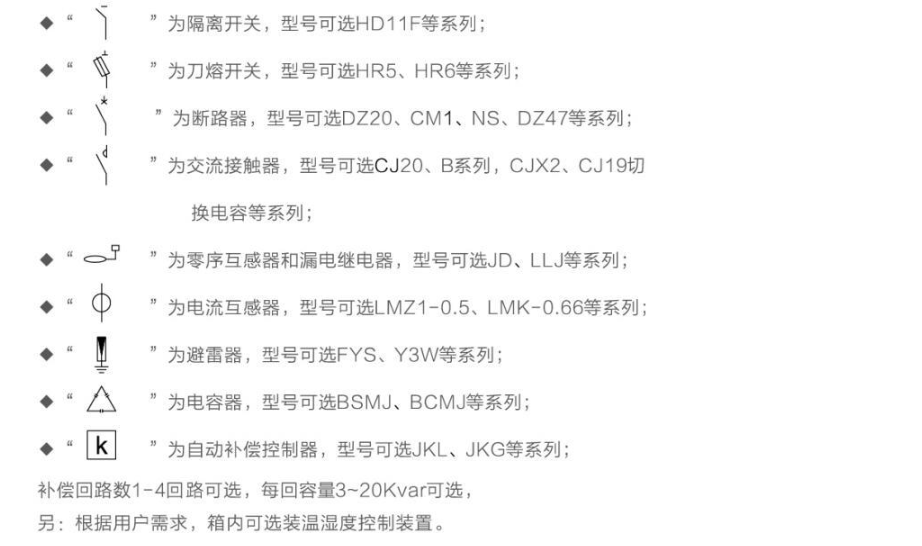

主回路方案图


箱体外形尺寸

卧式箱体外形尺寸

变压器容量方案号LWH
30~100kVA01、06800450700
30~250kVA02、04、07、09900500700
100~400kVA03、05、08、101100600800

立式箱体外形尺寸

变压器容量方案号LWH
30~100kVA01、066004501000
30~250kVA02、04、07、097005001000
100~400kVA03、05、08、108006001100

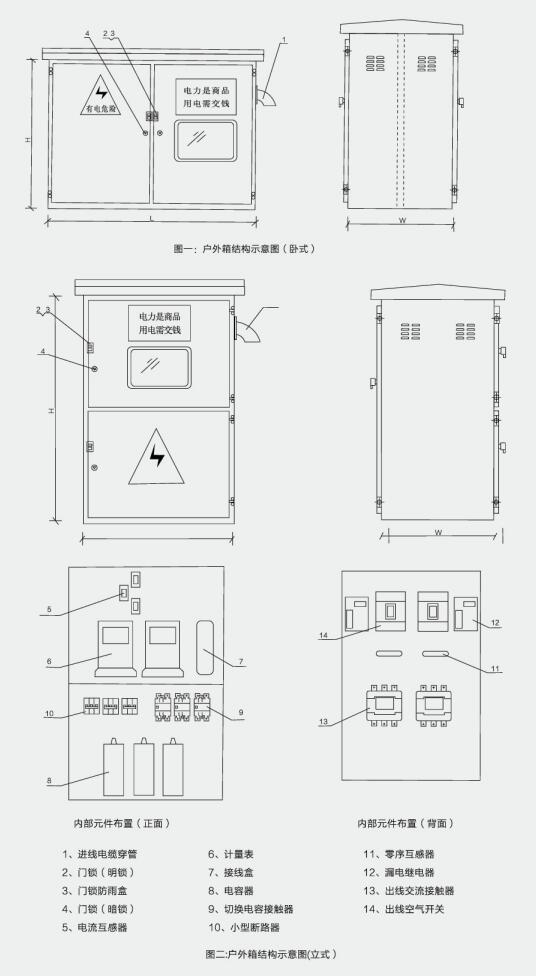

箱体结构示意图






结构特点

箱体结构分立式和卧式,外壳采用2mm 优质不锈钢板经多重折边工艺弯制(或采用蜂窝结构的不锈钢双夹层复合板,具有阻燃、环保、隔热、防凝露等性能),采用特殊不锈钢焊接工艺,箱体成型后整体强度高,表面光洁如镜,不留焊缝痕迹;内部安装梁(板)为热镀锌工艺处理,确保二十年内不锈蚀;箱体前后开门,便于用户操作和检修,门四周镶有高弹力耐老化密封胶条,每扇门均装有明暗两种门锁,明锁配有防堵防锈的遮雨罩;计量室全封闭带铅封装置;箱体侧面装有防雨防异物的进线电缆穿管,底部冲有通风孔和电缆出线孔,顶部设有通风道和丝网,具有防水、防锈、防尘、防异物的功能,防护等级:IP54。

主要技术参数

序号名称单位参数
1变压器容量kVA30-400
2新定工作电压VAC400
3辅助回路工作电压VAC220,AC380
4额定频率Hz50
5额定电流A≤630
6额定漏电动作电流mA30~300可调
7防护等级
IP54
