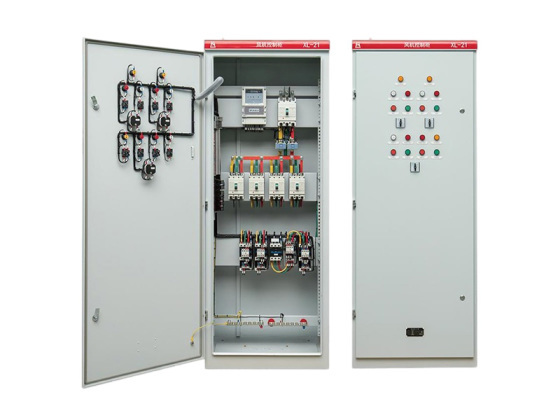

产品图片
XL-21 低压动力柜

概述
XL-21 低压动力柜适用于发电厂及工矿企业中,在交流电压500伏及以下的三相四线或三相五线系统作动力配电之用。XL-21 低压动力柜系户内装置靠墙安装,屏前检修。

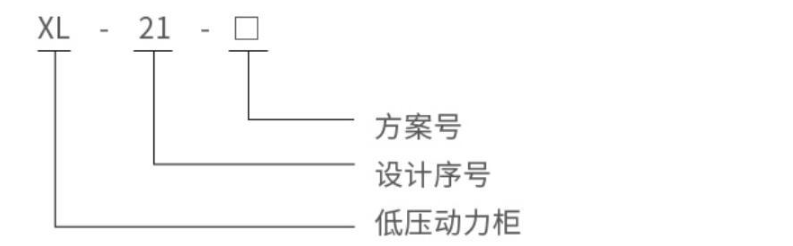

型号含义

结构特点
XL-21 低压动力柜系封闭式,柜体由冷扎钢板或不锈钢弯制焊接而成,刀开关操作手柄装于柜前右柱上部,可以作为切换电源之用。动力柜前面装有一只电压表,指示母线的电压。动力柜前面有门,门打开后,动力柜内全部设备敞露、便于检修维护。具有结构紧凑,检修方便,线路方案可以灵活组合等特点。动力柜除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器,柜前门可装操作按钮和指示灯。
正常使用条件
环境温度:-50℃~+40℃,且24h内的平均温度不超过+36℃;
海拔高度:不超过2000m;
相对湿度:在周围空气湿度为+40℃时不超过50%;在较低湿度下可以有较高的相对湿度(如:+20℃时为90%),考虑到温度的变化允许产生适度的凝霜;
设备安装时与垂直面的倾斜度应不超过5°,设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
使用、维护和检修
低压动力柜在安装或检修后,在投入运行前须进行下列各项检查与试验(检修后的检查与试验,视其检修质性而定)。
检查动力柜内部装设电器设备和二次接线是否符合图纸要求。
检查用于操作的刀开关、空气开关是否灵活,应无卡轧型象。
检查所装设的电器设备的接触是否良好,是否符合该电器设备的本身使用要求。
检查动力柜内部有无其他异物及各部分坚固螺钉是否有松动现象。
外形安装尺寸
| 高(H) | 宽(W) | 深(D) |
| 2200 2100 2000 1900 1800 1700 1600 1500 | 1200 1100 1000 900 800 600 | 350 370 400 450 500 600 |
注:1、以上尺寸可以任意组合;2、柜体尺寸可根据客户图纸要求尺寸定制;
技术参数
额定电压:400V
额定绝缘电压:690V
额定电流:630、400~10A
额定短时耐受电流:10kA
防护等级:IP30、IP44、IP54
熔断器
| 型号 | 熔断器 | 熔断体额定电流(A) | 备注 |
| RL1-15 | 15 | 2、4、5、6、10、15 | |
| RL1-60 | 60 | 20、25、30、35、40、50、60 | |
| RL1-100 | 100 | 30、40、50、60、80、100 | |
| RL1-200 | 200 | 80、100、120、150、200 | |
| RL1-400 | 400 | 150、200、250、300、350、400 |
交流接触器
| 型号 | 额定电流(A) | 吸引线圈电压(V) | 备注 |
| CJ10-10 | 10 | 交流 110 220 380 | |
| CJ10-20 | 20 | ||
| CJ10-40 | 40 | ||
| CJ10-80 | 80 | ||
| CJ10-150 | 150 |
