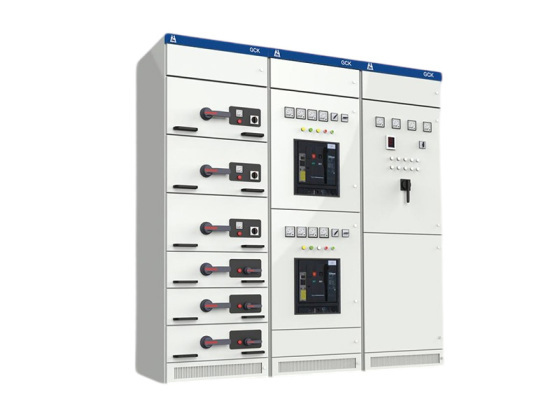

GCK 型低压抽出式成套开关设备

概述

GCK 型低压抽出式成套开关设备广泛适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压380V、660V，频率为50Hz、额定电流为5000A及以下的供电系统中的配电和电动机集中控制之用。

GCK 是经过全面型式试验，并获得CCC 认证，是组装而成的高级型低压开关柜，设计符合下列标准:

国家标准GB7251.1-2005《低压成套开关设备》

国际标准IEC60439.1-1992《低压成套开关设备和控制设备》

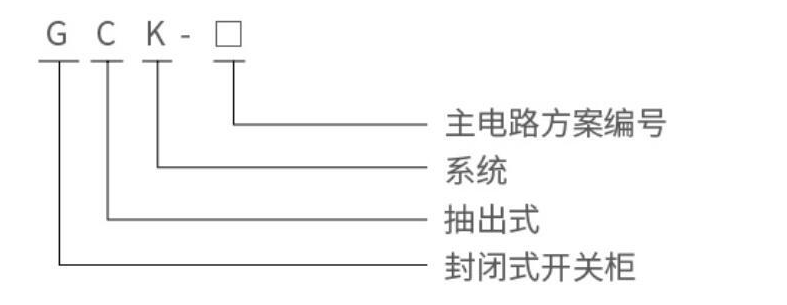

型号含义

正常使用环境

1、周围空气温度不高于+40℃，不低于-5℃，在24小时内平均温度不高于+35℃;

2、相对温度在最高温度+40℃时不超过50%，在较低温度时允许有较高的相对温度，如+20C时为90%;

3、空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃:

3、无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度;

5、海拔高度不超过2000米;

6、开关柜适用于以下温度运输和储存:-25℃至+55℃，在短时间内(不超过24小时)不超过+70°℃;

7、用户对上述条件不能满足时应与制造厂协商。

主要技术参数

1、额定绝缘电压660V/1000V

2、额定工作电压400V/660V

3、辅助电路额定工作电压:交流380V、220V，直流110V、220V

4、母线额定电流:1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A

5、母线额定短时耐受电流:50kA、80kA(有效值)1秒

6、母线额定峰值耐受电流:105kA/0.1s、140kA/0.1s、176kA/0.1s

7、分支母线额定电流:630A、1000A、1250A、1600A

8、分支母线额定短时耐受电流:30kA、50kA(有效值)1秒

9、分支母线额定峰值耐受电流:63kA、105kA/0.1s

10、外壳防护等级:IP30、IP40

11、母线设置:三相四线制、三相五线制

12、操作方式:就地、远方、自动

结构特点

GCK的基本柜架为组合装配式结构,柜架的全部结构件都经过镀锌,喷塑处理,通过螺钉紧固互相连接成基本柜架,在按需要加上门，档板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点:

一、柜架

柜架采用C型材组装而成，柜架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。

1、零部件的成型尺寸，开孔尺寸，设备间隔实行模数化(模数E=20mm，下同)。

2、内部结构件采用镀锌处理。

3、柜体顶盖为可拆卸式，柜顶的四角装有吊环，用于起吊和装运。

4、柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散。

二、功能单元(抽屉部分)

1、抽屉单元高度模数为200mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A及以下。

2、每台 MCC 柜最多能安装9个1单元的抽屉或18个1/2单元的抽屉。

3、操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出。

4、抽屉的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。

5、功能单元背面具有主电路进出线插头、辅助电路二次插头。

6、功能单元隔室采用金属隔板隔开。

7、抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。

8、GCK抽屉推进机构采用螺旋轨迹沿定位件运动方式，实现功能单元推进抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关，试验位置时可进行电气联锁。

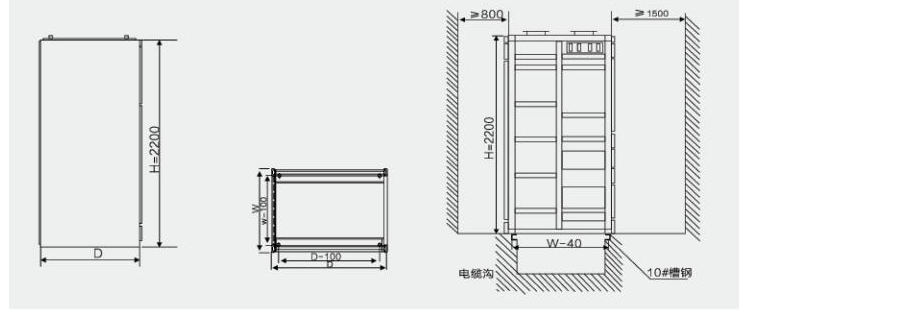

外形及安装尺寸

1、外型尺寸见下表

2、安装GCK系列开关柜属非靠墙垂直安装,其后面为柜体的出线电缆沟,为便于维护,后面距墙通常为800-1200mm,正面距离安装见下图。
