产品详情
HXGN□-12 型固体绝缘环网柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
安徽昊森机电设备有限公司成立于2017年,坐落于安徽省合肥市包河区,注册资金5100万元。主要负责生产高低压配电装置、研发、安装、电气产品及电气原件销售。本公司曾为各类冶金、船舶、航天、电力、矿山、以及智能化大楼、高层建筑、医院、院校等行业提供高质量成套电气设备。经历长时间的积累和发展,企业已完成了现代化企业制度改造,逐步走向了规范化、制度化的轨道。
公司自成立以来,一直坚持“以科技为先导,以质量为生命,以信誉为宗旨”的企业理念。聘用一批经验丰富的专业技术人才,同时引进国内外先进的生产设备。在不断的探索发展中,公司以产晶外观精致、性能良好,以及完善的售务服务,赢得了客户、同行及专家的一致好评。
公司现在的销售网络覆盖全国二十多个省市。现已形成跨行业,跨区域的综合性经济实体,是国内推荐改造成套产品的重点企业。为了保证公司产品技术的可靠性和持续性,并已建立一支稳定、专业的技术人员队伍,形成了自主开发联合开发为一体的开放式研发体系。
生产基地建立健全了各种管理制度。公司重视企业文化的建设,坚持以人为本、共同发展的管理理念。非常重视企业文化的建设,形成了员工业务水平、自身发展、综合素质与企业发展同步协调的良好企业文化氛围。公司非常重视产品的研发和技术改进工作,我公司产品无论是从产品结构、质量上,还是从经济上均能满足用户的要求。目前我公司拥有高级工程师职称的有2人,工程师有5人。生产基地所有生产个人在上岗前都经过了严格的培训,以目前的设备和人员的规模按单班8小时计算。公司目前已在积极筹措资金拟建新的生产基地,扩大公司的规模研发新的项目。
目前公司拥有各式设备,我们启动了ISO9001质量体系的要求,建立了完善的设备维护保养制度,一线设备完好率100%,测量设备也能百分之百的按时送检。我们启动了ISO9001质量体系的特殊规程,采用专人检验、专库储存从元件入库开始,由技检部专门小组进行全程测控,2017年公司生产的所有产品均已通过了CCC认证。2019年我公司进军消防电气产品,现已研发出消防水泵控制装置、消防水泵双电源装置、消防水泵巡检控制装置、消防水泵机械应急启动装置、消防风机控制装置,2019年我公司研发的所有消防电气产品均已通过了沈阳所检验,获得国家应急管理部CCCF认证证书。
经历长时间的积累和发展,我公司现与国外知名企业:施耐德电、ABB、西门子、伊顿穆勒等;国内知名企业:上海良信、常熟开关、上海精益、上海人民、浙江正泰、浙江德力西、浙江天正电气、上海华通等企业名下一二级代理商均已达成战略合作伙伴,供货渠道良好,价格优惠。
近年来年我公司经长时间积累的业内口碑、及良好的产品服务,现已入围中国建筑集团、山西一建、湖南建工集团、安徽水安建设集团、安徽中安华力建设集团、合肥建工集团、安徽三建工程有限公司、安徽华地置业、安徽中辰投资集团、安徽皖投置业等知名单位的供应商品牌库。
产品图片

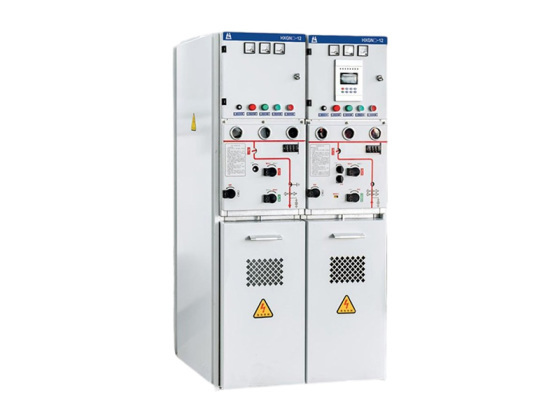

HXGN□-12 型固体绝缘环网柜

概述
HXGN□-12型固体绝缘开关设备是新一代环保型复合绝缘环网柜。主要由三种部件组成,即V单元(断路器单元),C单元(负荷开关单元),F单元(组合电器单元),每个单元可以单独使用也可以自由扩展;其结构分为智能控制仪表室、操作机构和一次部分,仪表室可配微机保护(控制器),一次部分采用APG自动凝胶手艺,将隔离开关和灭弧室完全固封在环氧树脂中,并有专用接头和母线相连。灭弧室采用专用的铜铬触头材料,R型纵磁场触头,以及完全一次封排工艺,该灭弧室开断短路电流能力及稳定性,电寿命,温升以及绝缘水平都较之前的灭弧室(铜铝触头材料,杯状纵磁场触头结构,以及不完全一次封排工艺)有了明显提高。操动机构采用与开关配合一体的弹操机构,即隔离开关和主开关弹操机购为一整体,可方便实现互锁,而且机构零件少,减少了不必要的传动环节,可靠性高,并可根据用户需要实现电动操作。
固体绝缘全封闭开关设备,是采用固体绝缘材料为主绝缘介质及导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合后用固体绝缘介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备绝缘体、全密封性能的模块。
开关设备技术参数
| 项目 | 单位 | 数据 | |||
| 额定电压 | kV | 12 | |||
| 额定频率 | Hz | 50 | |||
| 额定电流 | A | 630 | 1250 | ||
| 额定绝缘水平 | 工频耐受电压 | 断口 | kV | 48 | |
| 相间 | kV | 42 | |||
| 相对地 | kV | 42 | |||
| 雷电冲击耐受电压 | 断口 | kV | 85 | ||
| 相间 | kV | 75 | |||
| 相对地 | kV | 75 | |||
| 额定短路开断电流(1s) | kA | 25 | 31.5 | ||
| 额定短时耐受电流(4s) | kA | 25 | 31.5 | ||
| 额定峰值耐受电流(2P) | kA | 63 | 80 | ||
| 额定短路关合电流(峰值) (1mA) | kA | 63 | 80 | ||
| 外壳防护等级 | IP4X | ||||
| 操作方式 | 弹簧储能式 | ||||
断路器技术参数
| 序号 | 项目 | 单位 | 参数 | ||
| 1 | 额定电压 | kV | 12 | ||
| 2 | 额定频率型固体绝缘开关设备 | Hz | 50 | ||
| 3 | 额定绝缘水平 | 1min工频耐受电压 | kV | 42 | |
| 雷电冲击耐受电压 | 75 | ||||
| 4 | 额定电流 | A | 630 | 1250 | |
| 5 | 额定短路开断电流 | kA | 20 25 | 31.5 | |
| 5 | 额定短路关合电流(峰值) | kA | 50 63 | 80 | |
| 7 | 频定峰值耐受电流 | kA | 50 63 | 80 | |
| 8 | 稳定短时耐受电流(有效值) | kA | 20 25 | 31.5 | |
| 9 | 额定短时开断电流开断次数) | 次 | 30 | 30 | |
| 10 | 额定短路开断持续时间 | S | 4 | ||
| 11 | 额定操作顺序 | 自动重合闸 | 分-0.3s-合分-180s-合分(额定短路开断电流为31.5kA以下) | ||
| 非自动重合闸 | 分-180s-合分-180s-合分(额定短路开断电流40kA以下) | ||||
| 12 | 机械寿命 | 次 | 10000 | ||
隔离接地开关技术参数
| 序号 | 项目 | 单位 | 参数 | ||
| 1 | 额定电压 | kv | 12 | ||
| 2 | 额定频率 | A | 630 | 1250 | |
| 3 | 4s额定短时耐受电流(有效值) | kA | 25 | 31.5 | |
| 4 | 额定峰值耐受电流(峰值) | kA | 63 | 80 | |
| 5 | 1min工频耐受电压 | 相间及对地 | kV | 42 | |
| 隔离断口 | 48 | ||||
| 6 | 额定雷电冲击耐受电压 | 相间及对地 | kV | 75 | |
| 隔离断口 | 85 | ||||
| 7 | 主开关机械寿命 | 次 | 3000 | ||
| 8 | 接地开关机械寿命 | 次 | 3000 | ||
开关设备技术参数
| 项目 | 单位 | 数据 | |||
| 额定电压 | kV | 12 | |||
| 额定频率 | Hz | 50 | |||
| 额定电流 | A | 630 | 1250 | ||
| 额定绝缘水平 | 工频耐受电压 | 断口 | kV | 48 | |
| 相间 | kV | 42 | |||
| 相对地 | kV | 42 | |||
| 雷电冲击耐受电压 | 断口 | kV | 85 | ||
| 相间 | kV | 75 | |||
| 相对地 | kV | 75 | |||
| 额定短路开断电流(1s) | kA | 25 | 31.5 | ||
| 额定短时耐受电流(4s) | kA | 25 | 31.5 | ||
| 额定峰值耐受电流(2P) | kA | 63 | 80 | ||
| 额定短路关合电流(峰值) (1mA) | kA | 63 | 80 | ||
| 外壳防护等级 | IP4X | ||||
| 操作方式 | 弹簧储能式 | ||||
断路器技术参数
| 序号 | 项目 | 单位 | 参数 | ||
| 1 | 额定电压 | kV | 12 | ||
| 2 | 额定频率型固体绝缘开关设备 | Hz | 50 | ||
| 3 | 额定绝缘水平 | 1min工频耐受电压 | kV | 42 | |
| 雷电冲击耐受电压 | 75 | ||||
| 4 | 额定电流 | A | 630 | 1250 | |
| 5 | 额定短路开断电流 | kA | 20 25 | 31.5 | |
| 5 | 额定短路关合电流(峰值) | kA | 50 63 | 80 | |
| 7 | 频定峰值耐受电流 | kA | 50 63 | 80 | |
| 8 | 稳定短时耐受电流(有效值) | kA | 20 25 | 31.5 | |
| 9 | 额定短时开断电流开断次数) | 次 | 30 | 30 | |
| 10 | 额定短路开断持续时间 | S | 4 | ||
| 11 | 额定操作顺序 | 自动重合闸 | 分-0.3s-合分-180s-合分(额定短路开断电流为31.5kA以下) | ||
| 非自动重合闸 | 分-180s-合分-180s-合分(额定短路开断电流40kA以下) | ||||
| 12 | 机械寿命 | 次 | 10000 | ||
隔离接地开关技术参数
| 序号 | 项目 | 单位 | 参数 | ||
| 1 | 额定电压 | kv | 12 | ||
| 2 | 额定频率 | A | 630 | 1250 | |
| 3 | 4s额定短时耐受电流(有效值) | kA | 25 | 31.5 | |
| 4 | 额定峰值耐受电流(峰值) | kA | 63 | 80 | |
| 5 | 1min工频耐受电压 | 相间及对地 | kV | 42 | |
| 隔离断口 | 48 | ||||
| 6 | 额定雷电冲击耐受电压 | 相间及对地 | kV | 75 | |
| 隔离断口 | 85 | ||||
| 7 | 主开关机械寿命 | 次 | 3000 | ||
| 8 | 接地开关机械寿命 | 次 | 3000 | ||
