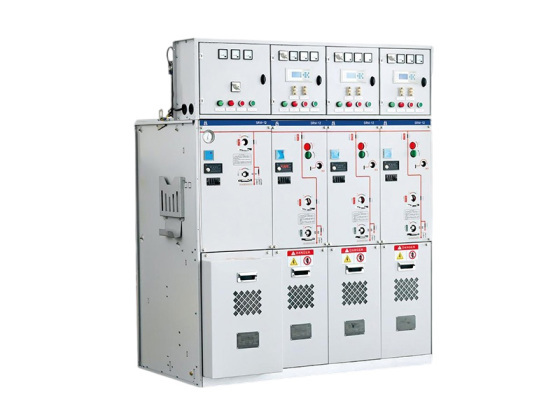

SRM-12 全密封全绝缘充气式环网开关设备



概述

SRM-12 型全密封全绝缘充气式环网开关设备是SF6气体绝缘的金属共箱式封闭开关设备,该设备可由负荷开关单元、负荷开关熔断器组合电器单元、真空断路器单元、母线进线单元的模块组成。采用一系列先进技术和材料,具有优异的电气性能和机械性能,受环境和气侯影响小,体积小巧,易于安装,操作方便,无需维护,且具有灵活的组合方式。清晰直观的设计保证操作简单、直接。馈线接线容量大,适合多种接线系统。

产品特点

操作安全:

通过以下安全措施,我们可为用户提供特别的安全保障:

一体化三工位负荷开关

断路器采用负荷开关替代隔离开关,更安全可靠,一次侧全密闭设计提供意外接触的保护满足五防要求的机械联锁带电显示器可提供进出线路带电指示运行可靠:全密闭设计,所有10kV开关及母线带电体均密封在3mm不锈钢板焊接成的气箱中;配硅橡胶电缆插头,实现电缆头全绝缘全密封,从而不受灰尘、潮湿、小动物等外界环境影响弹簧储能操作机构,可人工或电动操作面板模拟线图提供开关位置指示柜体用镀锌板制作,表面静电喷涂,增强抗腐蚀性能压力表监视箱体内SF6气体安全压力范围。

经济性:免维护 高度可靠 使用寿命可达20年

方案灵活:

多种进线方式,可实现左、右、上或前进线,多种组合方式,各单元之间可实现任意组合,采用绝缘母线,可实现前后并柜或左右并柜设计方案灵活

应用广泛:

馈出线容量大、占地小,适合多种应用需求。

性能指标

SF6气体压力20℃下绝对压力1.4bar正常运行环境条件
气体年泄露率0.2%/年最高温度40℃
防护等级IP67最低温度-40℃
气室不锈钢厚度3.0mm最大平均相对湿度       ≤95%
母线400mm²Cu海拔高度< 2 0 0 0 米
开关柜内母线150mm²Cu满足标准
开关柜接地母线
GB/T11022GB3906GB1985
颜色RAL7012GB16926GB38041GB1984
开关柜前面板RAL7035GB3309

侧板和电缆室前盖板
IEC60056IEC60129IEC60265


IEC60298IEC60420IEC60694

单元定义

单元代号意义
C标准单套管负荷开关单元
F负荷开关一熔断器组合电器单元
v断路器单元
D电缆进线单元(不带开关)
+母线侧套管
-母线顶套管
SL母联单元
M计量单元
PTP T 单 元
1K2(4)双套管出线的负荷开关单元

主要技术参数

项 目单位C模块F模块V模块CB模块


负荷开关组合电器真空开关隔离/接地开关真空断路器隔离/接地开关
额定电压kv121212121212
额定频率Hz505050505050
工频耐受电压(相间/端口)kV42/4842/4842/4842/4842/4842/48
雷电冲击耐受电压kv75/8575/8575/8575/8575/8575/85
额定电流A630630
1250/630
额定闭环开断电流A630




额定电缆充电开断电流A135/135




额定短路关合电流(峰值)
5080



额定峰值耐受电流kA50




额定短时耐受电流kA/3s20




额定短路开断电流kA
31.520
2525
额定转移电流A
1750



配用熔断器最大电流A-125



回路电阻Ω≤300≤600



机械寿命500030005000200050005000
