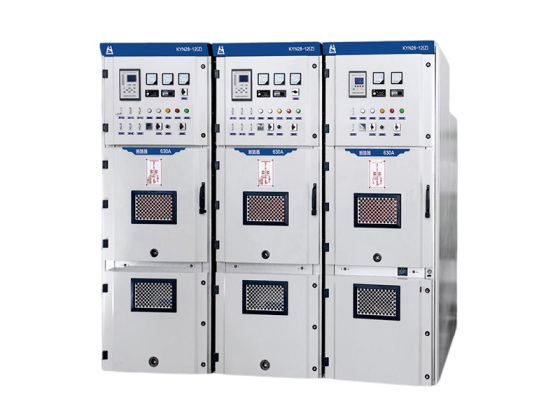

产品图片
KYN28-12(Z) 型交流金属铠装式开关设备

概述
KYN28-12(Z)型交流金属铠装式开关设备它适用于三相交流额定电压12kV,额定频率50Hz电力系统,用于接受和分配电能并对电路实行控制、保护及监测。
符合标准:
GB3906-2006《3.6~40.5kV交流金属封闭开关设备和控制设备》
GB11022-89《高压开关设备通用技术条件》
IEC298(1990)《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
DL404-97《户内交流高压开关柜订货技术条件》

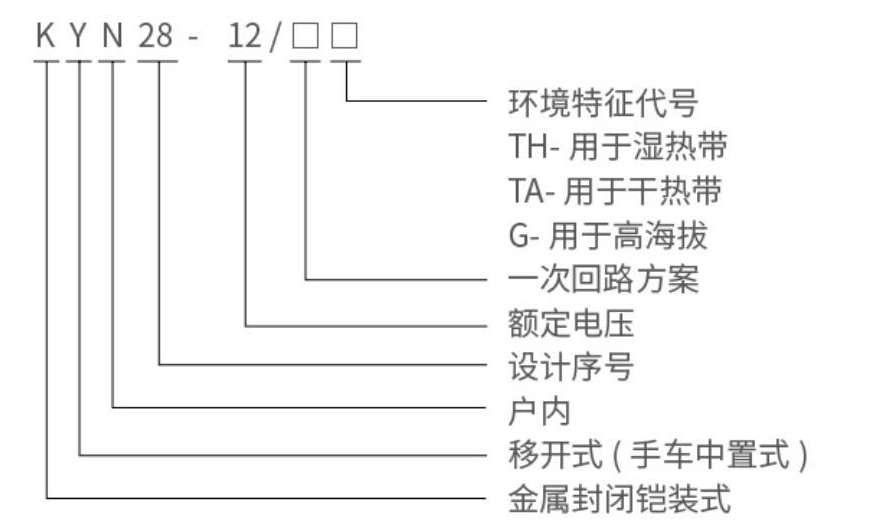

型号含义

正常使用环境
1、周围空气温度:最高温度+40°C。最低温度-15C;
2、相对湿度:日平均相对湿度≤95%;日平均水蒸气压力不超过2.2KPa;月平均相对湿度:≤90%;月平均水蒸气力不超过1.8KPa;
3、海拔高度:1000m 以下;
4、地震烈度:不超过8度;
5、周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染;
6、无剧烈振动场所;
7、超出GB3906规定的正常条件下使用时,由用户和本公司协商。
主要技术参数
| 项目 | 单位 | 数值 | |
| 额定电压 | kV | 3.6、7.2、12 | |
| 额定频率 | Hz | 50 | |
| 断路器额定电流 | A | 630、1250、1600、2000、2500、3150 | |
| 开关设备额定电流 | A | 630、1250、1600、2000、2500、3150 | |
| 额定短时耐受电流(4S) | kA | 16,20,25,31.5,40,50 | |
| 额定峰值耐受电流(峰值) | kA | 40,50,63,80,100,125 | |
| 额定短路开断电流 | kA | 16,20,25,31.5,40,50 | |
| 额定短路关合电流(峰值) | kA | 40,50,63,80,100,125 | |
| 额定绝缘水平 | 1min工频耐受电压 | kV | 24、32、42 |
| 雷电冲击耐受电压 | kV | 40、60、75 | |
| 防护等级 | 外壳为IP4X,隔室间、断路器室门打开时为IP2X。 | ||

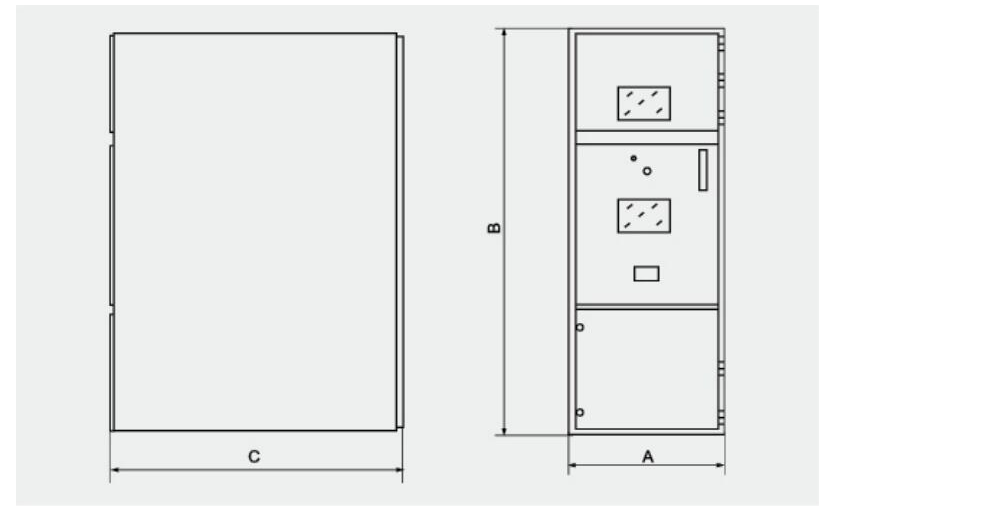

安装尺寸

| 柜宽A | 柜深B | L1 | L2 | L3 | L4 | |
| 800 | 1500电缆 | 530 | 630 | 150 | 490 | |
| 800 | 1660架空 | 530 | 630 | 310 | 650 | |
| 800 | 1500电缆 | 730 | 830 | 150 | 490 | |
| 1000 | 1660架空 | 730 | 830 | 310 | 650 | |
| 高 度 | 2300 | |||||
| 宽 度 | 额定电流1250A及以下 | 800 | ||||
| 额定电流1600A及以上 | 1000 | |||||
| 深 度 | 电缆进出线 | 1500 | ||||
| 架空进出线 | 1660 | |||||

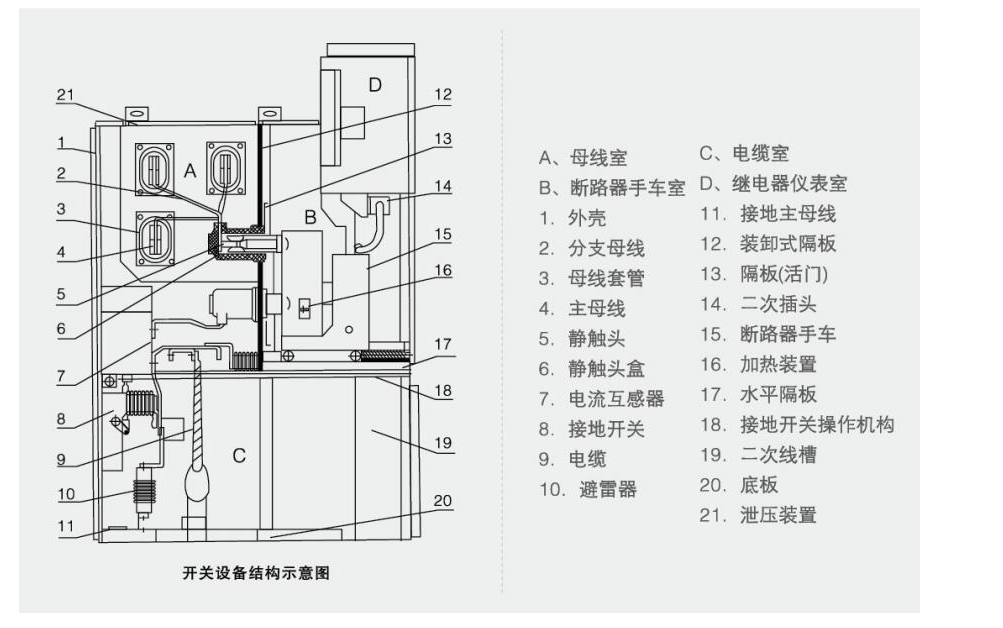

开关设备结构示意图
