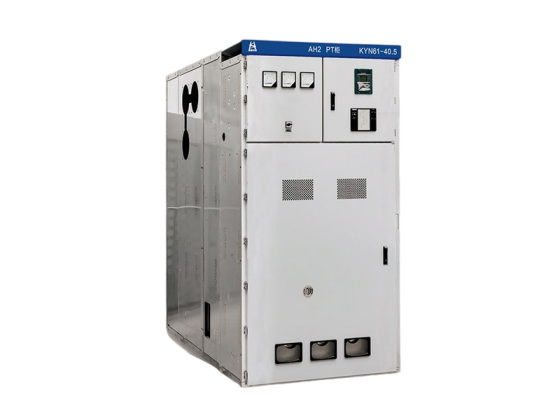

产品图片

KYN61-40.5(Z) 铠装移开式交流金属封闭开关设备



概述

KYN61-40.5(Z)型铠装移开式交流金属封闭开关柜(以下简称开关柜)是三相交流50Hz,额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用。对电路起到控制、保护和检测等功能,还可用于频繁操作的场所。

本开关柜符合GB/T11022-1999、GB3906-1991及DL404-1997等标准。

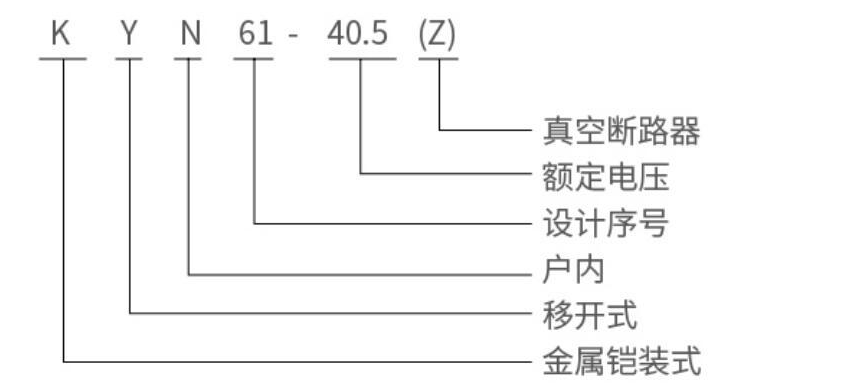

型号含义


正常使用环境

1、周围空气温度:最高温度+40°℃,最低温度-15℃。

2、相对湿度:日平均相对湿度:≤95%,

3、日平均水蒸气压力不超过2.2kPa;

4、月平均相对湿度:≤90%,

5、月平均水蒸气压力不超过1.8kPa;

6、海拔高度:1000m以下。

7、地震烈度:不超过8度。

8、周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。

9、无剧烈振动场所。

10、超出GB3906规定的正常条件下使用时,由用户和昊森机电协商。

主要技术参数

名称单位数值
额定电压kV40.5
额定频率Hz50
额定工频耐受电压kV95/1min
额定雷电冲击耐受电压kv185
额定电流A1250 1600 2000
额定短时耐受电流kA20 25 31.5
额定短时开断电流kA20 25 31.5
额定峰值耐受电流kA50 63 80
额定短路持续时间ms4
分闸时间ms30≤t≤60
合闸时间S50≤t≤100
额定短路开断电流次数20
机械寿命10000
防护等级
IP43

开关柜的安装


1、电器室的高度:≥4500mm;

2、柜后距墙距离:≥1500mm;

3、基础构架的平面度:≤1mm/m;

4、基础预埋槽钢高出地面部分不得超过3mm;

5、可用螺栓或焊接方式固定在基础上;

6、开关柜重量约1800kg;

7、开关柜操作走廊宽度(单列):≥3000mm;双面(面对面)≥4000mm。

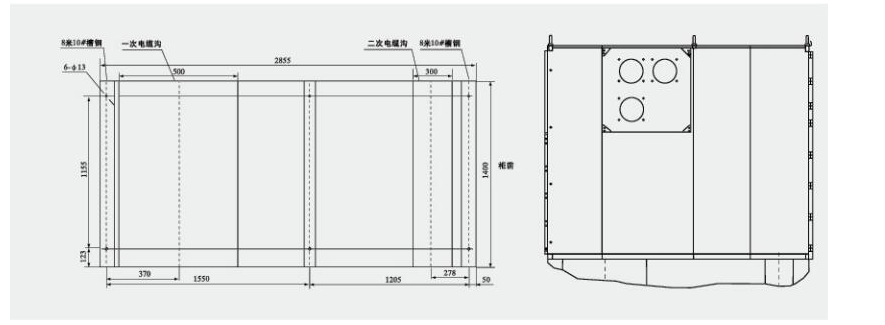

外形尺寸

高  度
2650
宽 度额定电流1600A及以下1400
深 度电缆进出线2870
架空进出线2950

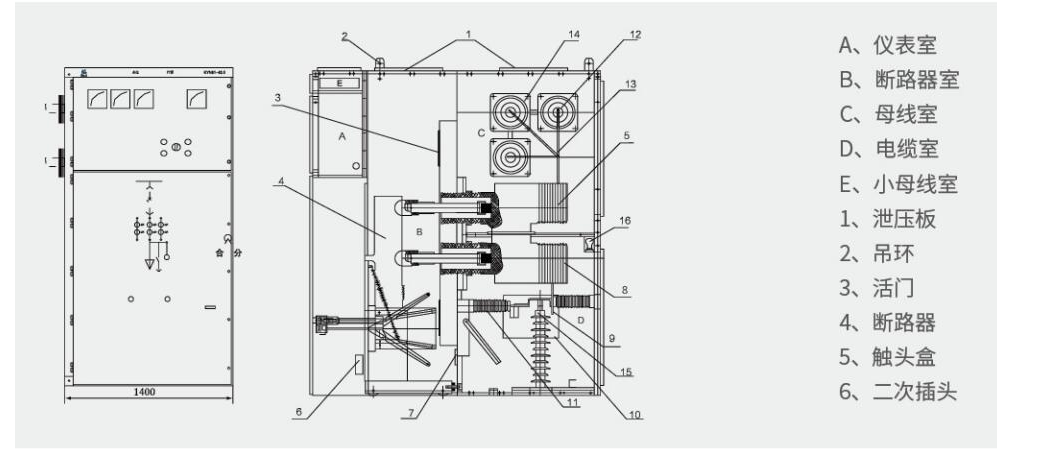

设备结构图




主要技术参数

名称单位数值
额定电压kV40.5
额定频率Hz50
额定工频耐受电压kV95/1min
额定雷电冲击耐受电压kv185
额定电流A1250 1600 2000
额定短时耐受电流kA20 25 31.5
额定短时开断电流kA20 25 31.5
额定峰值耐受电流kA50 63 80
额定短路持续时间ms4
分闸时间ms30≤t≤60
合闸时间S50≤t≤100
额定短路开断电流次数20
机械寿命10000
防护等级
IP43
