DFW□-12 电缆分支箱(户外开闭所)

联系人:翟勇
联系电话:1595513****
企业地址安徽省-合肥市
详细地址合肥市包河区大连路十五号三幢
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
安徽昊森机电设备有限公司成立于2017年,坐落于安徽省合肥市包河区,注册资金5100万元。主要负责生产高低压配电装置、研发、安装、电气产品及电气原件销售。本公司曾为各类冶金、船舶、航天、电力、矿山、以及智能化大楼、高层建筑、医院、院校等行业提供高质量成套电气设备。经历长时间的积累和发展,企业已完成了现代化企业制度改造,逐步走向了规范化、制度化的轨道。 公司自成立以来,一直坚持“以科技为先导,以质量为生命,以信誉为宗旨”的企业理念。聘用一批经验丰富的专业技术人才,同时引进国内外先进的生产设备。在不断的探索发展中,公司以产晶外观精致、性能良好,以及完善的售务服务,赢得了客户、同行及专家的一致好评。 公司现在的销售网络覆盖全国二十多个省市。现已形成跨行业,跨区域的综合性经济实体,是国内推荐改造成套产品的重点企业。为了保证公司产品技术的可靠性和持续性,并已建立一支稳定、专业的技术人员队伍,形成了自主开发联合开发为一体的开放式研发体系。 生产基地建立健全了各种管理制度。公司重视企业文化的建设,坚持以人为本、共同发展的管理理念。非常重视企业文化的建设,形成了员工业务水平、自身发展、综合素质与企业发展同步协调的良好企业文化氛围。公司非常重视产品的研发和技术改进工作,我公司产品无论是从产品结构、质量上,还是从经济上均能满足用户的要求。目前我公司拥有高级工程师职称的有2人,工程师有5人。生产基地所有生产个人在上岗前都经过了严格的培训,以目前的设备和人员的规模按单班8小时计算。公司目前已在积极筹措资金拟建新的生产基地,扩大公司的规模研发新的项目。 目前公司拥有各式设备,我们启动了ISO9001质量体系的要求,建立了完善的设备维护保养制度,一线设备完好率100%,测量设备也能百分之百的按时送检。我们启动了ISO9001质量体系的特殊规程,采用专人检验、专库储存从元件入库开始,由技检部专门小组进行全程测控,2017年公司生产的所有产品均已通过了CCC认证。2019年我公司进军消防电气产品,现已研发出消防水泵控制装置、消防水泵双电源装置、消防水泵巡检控制装置、消防水泵机械应急启动装置、消防风机控制装置,2019年我公司研发的所有消防电气产品均已通过了沈阳所检验,获得国家应急管理部CCCF认证证书。 经历长时间的积累和发展,我公司现与国外知名企业:施耐德电、ABB、西门子、伊顿穆勒等;国内知名企业:上海良信、常熟开关、上海精益、上海人民、浙江正泰、浙江德力西、浙江天正电气、上海华通等企业名下一二级代理商均已达成战略合作伙伴,供货渠道良好,价格优惠。 近年来年我公司经长时间积累的业内口碑、及良好的产品服务,现已入围中国建筑集团、山西一建、湖南建工集团、安徽水安建设集团、安徽中安华力建设集团、合肥建工集团、安徽三建工程有限公司、安徽华地置业、安徽中辰投资集团、安徽皖投置业等知名单位的供应商品牌库。

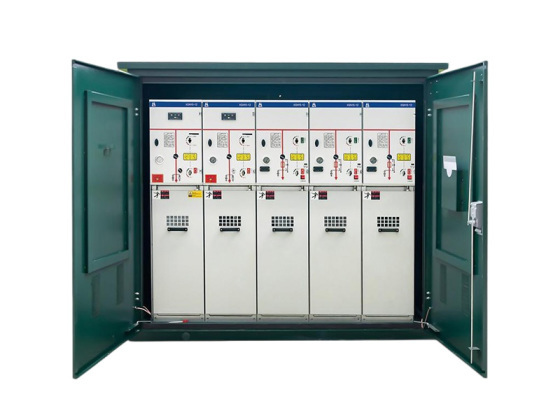

产品图片

DFW□-12 电缆分支箱(户外开闭所)



概述

DFW□-12电缆分支箱(户外开闭所)是公司采用国外先进技术,根据我国各区域配电网络特点和城市配网电缆化改造的实际情况,开发、生产的具有国际一流水准的充气式户外环网柜。

DFW□-12 电缆分支箱(户外开闭所)采用HRM16-12/24系列SF6全密封全绝缘环网开关设备,该开关设备具有模块化、可扩展、全绝缘、全密封、安全可靠、免维护等优点,适用于任何恶劣环境,被广泛应用于工业园区、居民区、街道、机场、各种建筑物、繁华商业中心等场所。

DFW□-12电缆分支箱(户外开闭所)标准电压等级12kV、24kV,可扩展配网自动化功能,实现环网柜的智能化,让电网更坚强更智慧。

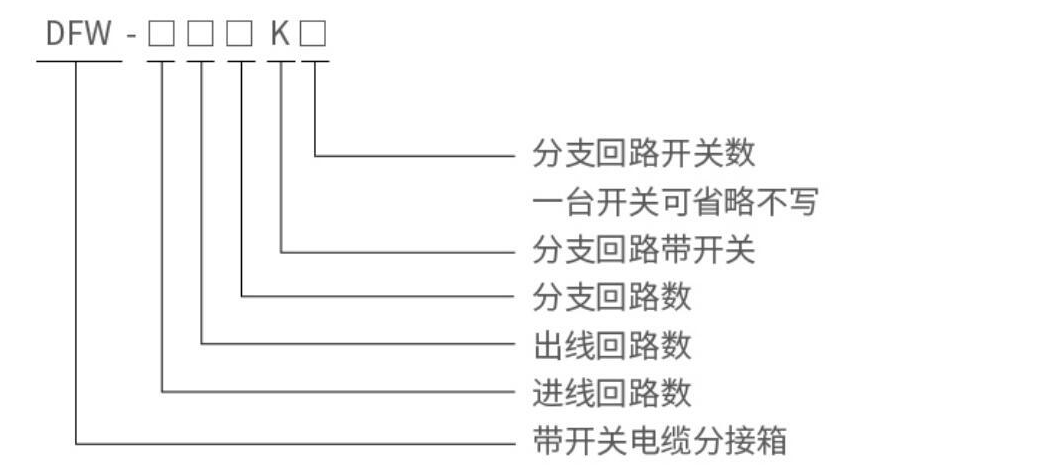

型号含义


正常使用环境

1、环境温度:最高温度+50℃,最低温度-40℃,最高日平均温度不超过 35℃;

2、相对湿度:日平均值不超过95%,月平均值不超过90%;

3、风速:不超过35m/s;

5、地震烈度:8度;

4、污秽等级:III级;

6、地面倾斜度:不大于3度;

7、安装地点:安装在没有火灾,爆炸或剧烈震动、通风良好、无腐蚀性气体的场所。

8、当设备安装在海拔高度为1000米以上时,需特别注明,以便公司在制造时对SF6压力进行调整。

9、如果涉及特殊恶劣条件,请务必向公司咨询。

主要技术参数

项目名称单位负荷开关
C-负荷开关单元F-组合电器单元V-断路器单元
额定电压kV12/2412/2412/24
额定频率Hz505050
额定电流A630125630
额定转移电流A
1750
额定绝缘水平1min工频耐压(相地)相间、相对地kV
42/65
断口间kV
48/79
雷电冲击电压相间、相对地kV
75/125

kV
85/145
额定短路开断电流kV20315
额定短路关合电流kA508030
额定短路关合电流(接地开关)
kA50
50
额定短时耐受电流主电路kA202020
接地开关kA202020
额定短时持续时间主电路S4
4
接地开关S444
额定峰值耐受电流主电路kA50
50
接地开关kA505050
内部电弧试验(内燃弧试验)A63020kA/0.5s630
额定闭环开断电流A630受限于熔断器630
额定有功负载开断电流A10受限于熔断器25
额定电缆充电开断电流500017.43000
机械寿命负荷/隔离开关300050003000
接地开关
300010000
真空断路器Mpa


SF6气体压力(20℃时绝对压力)

0.035
年泄露率

≤0.025%年
气箱及熔断器筒防护等级

P67
柜体及外壳防护等级

IP4X

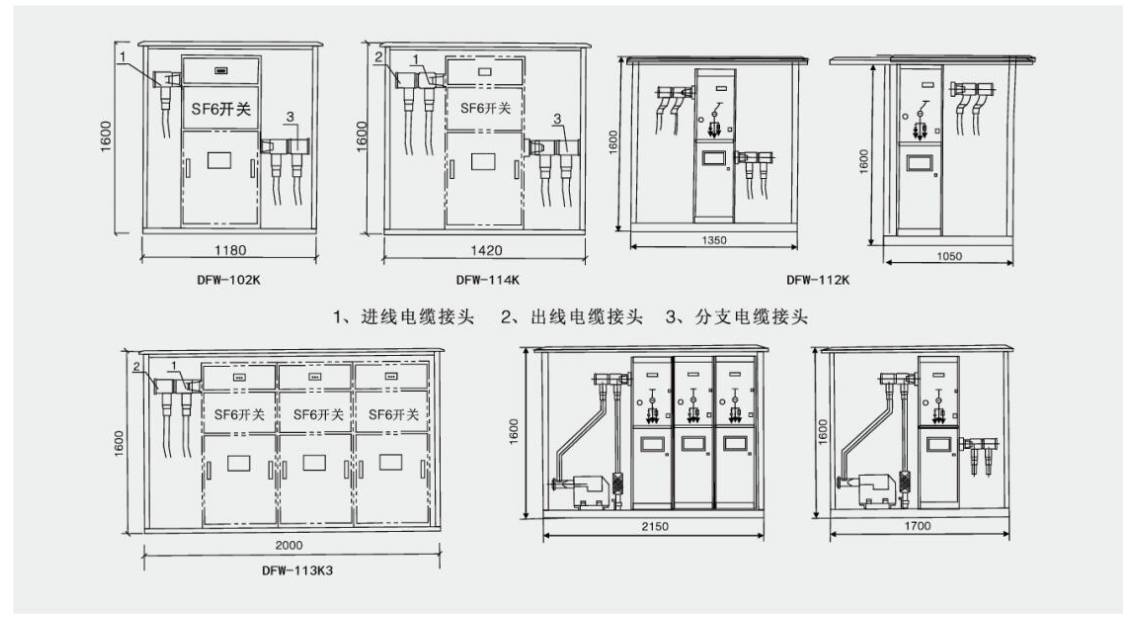

外形安装尺寸图
