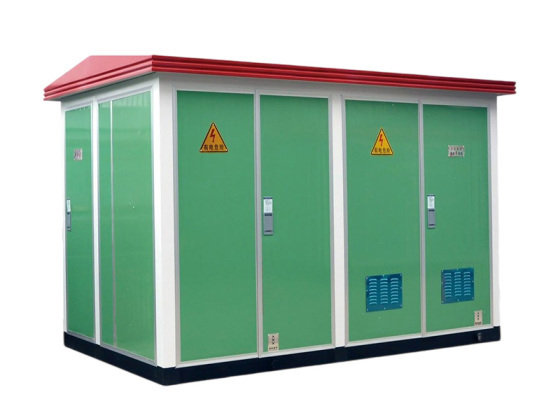

YB□-12/0.4 型高压/低压预装式变电站(欧式)

概述
YB□-12/0.4型高压/低压预装式变电站(欧式)广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以时及临性用电设施等户内外场所。

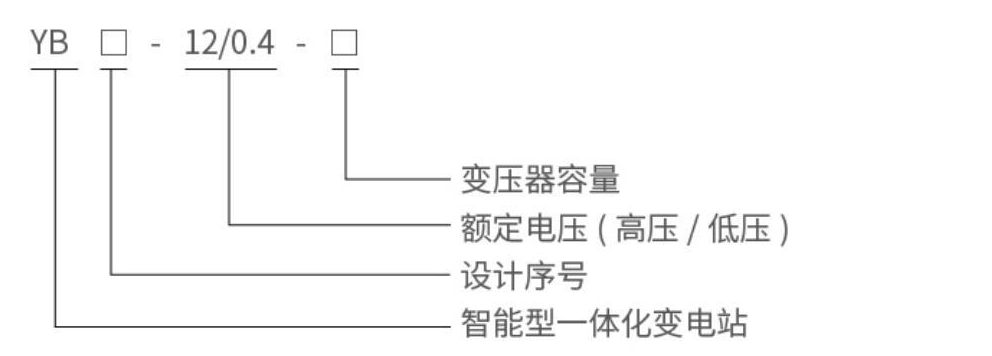

型号含义

正常使用环境
1、海拔高度不超过1000m;
2、环境温度:-25℃~+40℃;
3、相对湿度:日平均值不大于95%,月平均值不大于90%;
4、安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所,若超出以上条件时,用户可与我公司协商。
功能及特点
1、高压开关设备、变压器、低压开关设备三位一体,成套性强;
2、高、低压保护完善,运行安全可靠,维护简单;
3、占地少,投资省、生产周期短、移动方便;
4、接线方案灵活多样;
5、结构独特:独特蜂窝式结构双层(复合板)外壳牢固,隔热又散热通风、美观、防护等级高,外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选;
6、型式多样:通用型、别墅型、紧凑型等多种样式;
7、高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测,具备“四遥”功能,便于配网自动化升级。
主要技术参数
| 序号 | 名称 | 单位 | FKN12-12负荷开关 | FZN25-12真空负荷开关 |
| 1 | 额定电压 | KV | 10 | |
| 2 | 最高工作电压 | KV | 12 | |
| 3 | 额定频率 | Hz | 50 | |
| 4 | 额定电流 | A | 630 | |
| 5 | 额定开断负荷电流 | A | 630 | |
| 6 | 热稳定电流(有效值) | KA/S | 20/2 | 20/4 |
| 7 | 动稳定电流 | KA | 50 | 50 |
| 8 | 短路关合电流(峰值) | KA | 50 | 50 |
| 9 | 满负荷开断次数 | 次 | 20 | 10000 |
| 10 | 机械寿命 | 次 | 2000 | 10000 |
| 11 | 1min工频耐压(相间及对地) | KV | 42 | 42 |
| 12 | 雷电冲击电压(相对及对地) | KV | 75 | 75 |
高压熔断器技术参数
| 序号 | 额定电压(kV) | 开断电流(A) | 开断电流(kA) | 熔体额定电流(A) | |
| 英国型号 | 国内型号 | ||||
| SDL※J | 12 | 40 | 31.5 | 6.3 10 16 20 25 31.5 40 | |
| SFJ※J | XRNT-12 | 12 | 100 | 31.5 | 50 63 71 80 100 |
| SKL※J | 12 | 125 | 31.5 | 125 | |
*注:由是否安装撞击器确定,N为无撞针,A为有撞针。
| 序号 | 脱扣器形式 | 脱扣器额定电流4 | 通断能力kA(AC380V) |
| DW15-630 | 315,400,630 | 40 | |
| DW15-1000 | 6,308,001,000 | 50 | |
| DW15-1600 | 热-电磁性或电子型 | 1600 | 50 |
| DW15-2500 | 1600,2000,2500 | 60 | |
| CW1-2000 | 630,800,1000,1250,1600,2000 | 65(80) | |
| CW1-3200 | 智能型 | 2000,2500,3200 | 100 |

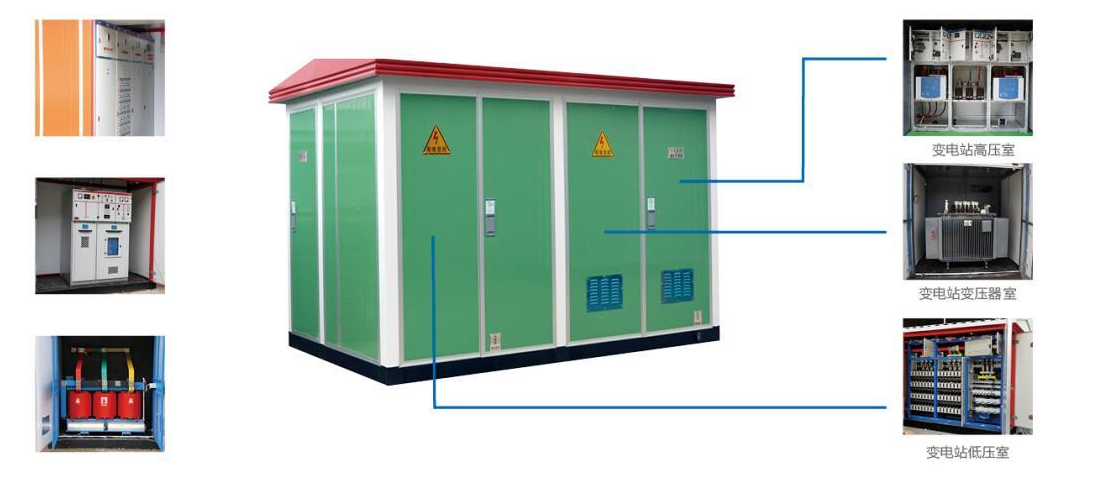

变电站结构图
