YB27-12/0.4 型高压/低压预装式变电站(美式)

联系人:翟勇
联系电话:1595513****
企业地址安徽省-合肥市
详细地址合肥市包河区大连路十五号三幢
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
安徽昊森机电设备有限公司成立于2017年,坐落于安徽省合肥市包河区,注册资金5100万元。主要负责生产高低压配电装置、研发、安装、电气产品及电气原件销售。本公司曾为各类冶金、船舶、航天、电力、矿山、以及智能化大楼、高层建筑、医院、院校等行业提供高质量成套电气设备。经历长时间的积累和发展,企业已完成了现代化企业制度改造,逐步走向了规范化、制度化的轨道。 公司自成立以来,一直坚持“以科技为先导,以质量为生命,以信誉为宗旨”的企业理念。聘用一批经验丰富的专业技术人才,同时引进国内外先进的生产设备。在不断的探索发展中,公司以产晶外观精致、性能良好,以及完善的售务服务,赢得了客户、同行及专家的一致好评。 公司现在的销售网络覆盖全国二十多个省市。现已形成跨行业,跨区域的综合性经济实体,是国内推荐改造成套产品的重点企业。为了保证公司产品技术的可靠性和持续性,并已建立一支稳定、专业的技术人员队伍,形成了自主开发联合开发为一体的开放式研发体系。 生产基地建立健全了各种管理制度。公司重视企业文化的建设,坚持以人为本、共同发展的管理理念。非常重视企业文化的建设,形成了员工业务水平、自身发展、综合素质与企业发展同步协调的良好企业文化氛围。公司非常重视产品的研发和技术改进工作,我公司产品无论是从产品结构、质量上,还是从经济上均能满足用户的要求。目前我公司拥有高级工程师职称的有2人,工程师有5人。生产基地所有生产个人在上岗前都经过了严格的培训,以目前的设备和人员的规模按单班8小时计算。公司目前已在积极筹措资金拟建新的生产基地,扩大公司的规模研发新的项目。 目前公司拥有各式设备,我们启动了ISO9001质量体系的要求,建立了完善的设备维护保养制度,一线设备完好率100%,测量设备也能百分之百的按时送检。我们启动了ISO9001质量体系的特殊规程,采用专人检验、专库储存从元件入库开始,由技检部专门小组进行全程测控,2017年公司生产的所有产品均已通过了CCC认证。2019年我公司进军消防电气产品,现已研发出消防水泵控制装置、消防水泵双电源装置、消防水泵巡检控制装置、消防水泵机械应急启动装置、消防风机控制装置,2019年我公司研发的所有消防电气产品均已通过了沈阳所检验,获得国家应急管理部CCCF认证证书。 经历长时间的积累和发展,我公司现与国外知名企业:施耐德电、ABB、西门子、伊顿穆勒等;国内知名企业:上海良信、常熟开关、上海精益、上海人民、浙江正泰、浙江德力西、浙江天正电气、上海华通等企业名下一二级代理商均已达成战略合作伙伴,供货渠道良好,价格优惠。 近年来年我公司经长时间积累的业内口碑、及良好的产品服务,现已入围中国建筑集团、山西一建、湖南建工集团、安徽水安建设集团、安徽中安华力建设集团、合肥建工集团、安徽三建工程有限公司、安徽华地置业、安徽中辰投资集团、安徽皖投置业等知名单位的供应商品牌库。

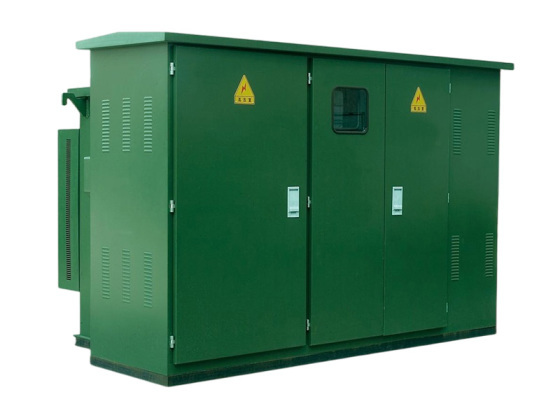

产品图片

YB27-12/0.4 型高压/低压预装式变电站(美式)



概述

YB27-12/0.4型高压/低压预装式变电站(美式)是吸收国外最新先进技术,结合国内实际情况研制开发的,整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。

YB27-12系列美式预装式箱式变电站,适用于10kV环网供电,双电源供电或终端供电系统中,作为变电、计量、补偿控制和保护装置。

本产品符合下列标准:GB/T17467-1998《高压低压预装式变电站》、DL/T537-93《6-35kV箱式变电站订货技术条件》

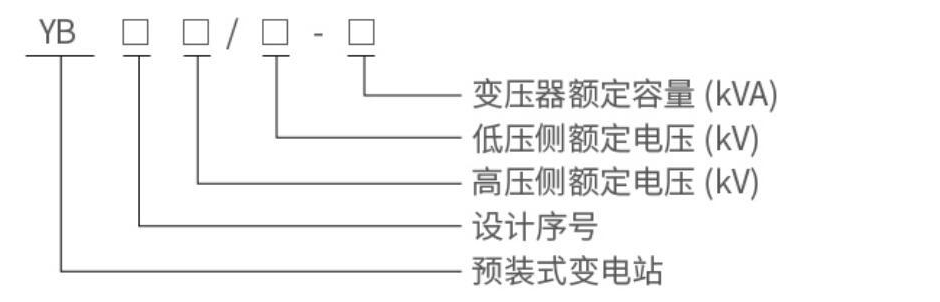

型号含义


正常使用环境

1、海拔高度不超过1000m;

2、环境温度:-35℃~+40°℃;

3、相对湿度:日平均值不大于95%,月平均值不大于90%;

4、安装场所:无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所,地面倾角不大于3°。

正常使用环境

1、全绝缘、全密封、免少维护、可靠保证人身安全;

2、结构紧凑、体积仅为同容量欧变的1/3-1/5,高度低;

3、可采用分箱式结构,避免变压器油箱内油的污染;

4、高压侧采用双熔丝全范围保护,大大降低成本;

5、既可用环网,也可用于终端,电缆头可在200A负荷电流时紧急插拔;

6、箱体采用蜂窝式双夹层复合板,隔温又散热的功能;

7、低压侧加装电子缺相保护器,当系统内出现不正常电压时,可快速分断主进开关;

8、高压侧油浸式负荷开关或SF6负荷开关,可电动升级,为实现配网自动化打下基础。

9、采用油浸式S9或性能更优的S11系列变压器。

主要技术参数

变压器技术参数表

选用新型S9系列变压器器身,损耗低,过载能力好,抗短路能力强,所有紧固件均经过防松处理,免吊芯;也可选用性能更优良的S10系列及S11系列变压器

序号名称单位技术参数
1额定电压KV10/0.4(高压/低压)
2最高工作电压KV12(高压侧)
3额定频率Hz50
4额定容量KVA50-1600
51分钟工频耐压KV35
6雷电冲击电压KV75
7冷却方式
油浸自冷
8高压后备熔断器开断电流KA50
9插入式熔断器开断电流KA2.5
10环境温度-35~+40
11线圈允许温升K65
12无载调压
±5%或±2×2.5%
13噪声等级dB50
14防护等级
IP43

熔断器技术参数(本公司油浸式熔断器选用配置推荐表)

美式箱变高压侧由后备保护熔断器和插入式熔断器串联提供全范围保护,原理简单,经济可靠;后备保护熔断器为油浸式高压限流熔断器,开断容量大,仅在变压器内部故障时动作,插入式熔断器内装双敏熔丝,可提供电流与温度双重保护,双敏熔丝熔断后,可在现场方便地更换熔芯。

序号三相变压器容量(kVA)变压器初级电压(10kV)
XRNT额定电流(A)PRNT1过载保护额定电流(A)
130106
250168
3801610
41002015
51252515
616031.525
72004025
82505040
93156340
104006340
115008050
1263010050、65
1380012565
141250160100
151600200140

负荷开关技术参数表

负荷开关为油浸式、三相联动开关、弹簧操作机构;可带负荷分合闸操作,其分合速度与操作力大小无关,型式有二工位、四工位T型、四工位V型等可供选择。

容量kVA电压kV联接组标号空载电流%空载电流%阻抗电压%S9S10S11
高压低压S9S10S11S9S9S11
5010±5%

±2×2.5%
0.4Dyn11

Yyn0
2.01.90.750.170.150.12
0.870.830.87
631.91.80.70.20.180.14
1.040.991.04
801.91.70.70.250.220.175
1.251.21.25
1001.81.550.650.290.260.2
1.51.421.5
1251.71.450.650.340.30.2354.01.81.721.8
1601.61.30.60.40.360.27
2.22.122.2
2001.51.20.550.480.430.33
2.62.52.6
2501.41.10.50.560.50.39
3.052.93.05
3151.41.00.450.670.290.465
3.653.45
4001.31.00.40.80.710.56
4.34.154.3
5001.21.00.40.960.850.67
5.154.825.15
6301.10.80.41.21.60.81
6.25.866.2
8001.00.70.351.41.230.98
7.57.27.5
10001.00.60.31.71.51.154.510.39.810.3
12500.90.60.271.951.721.36
12.012.212.0
